Avid Technology Elixir 3 Wartungsanleitung Seite 12

14

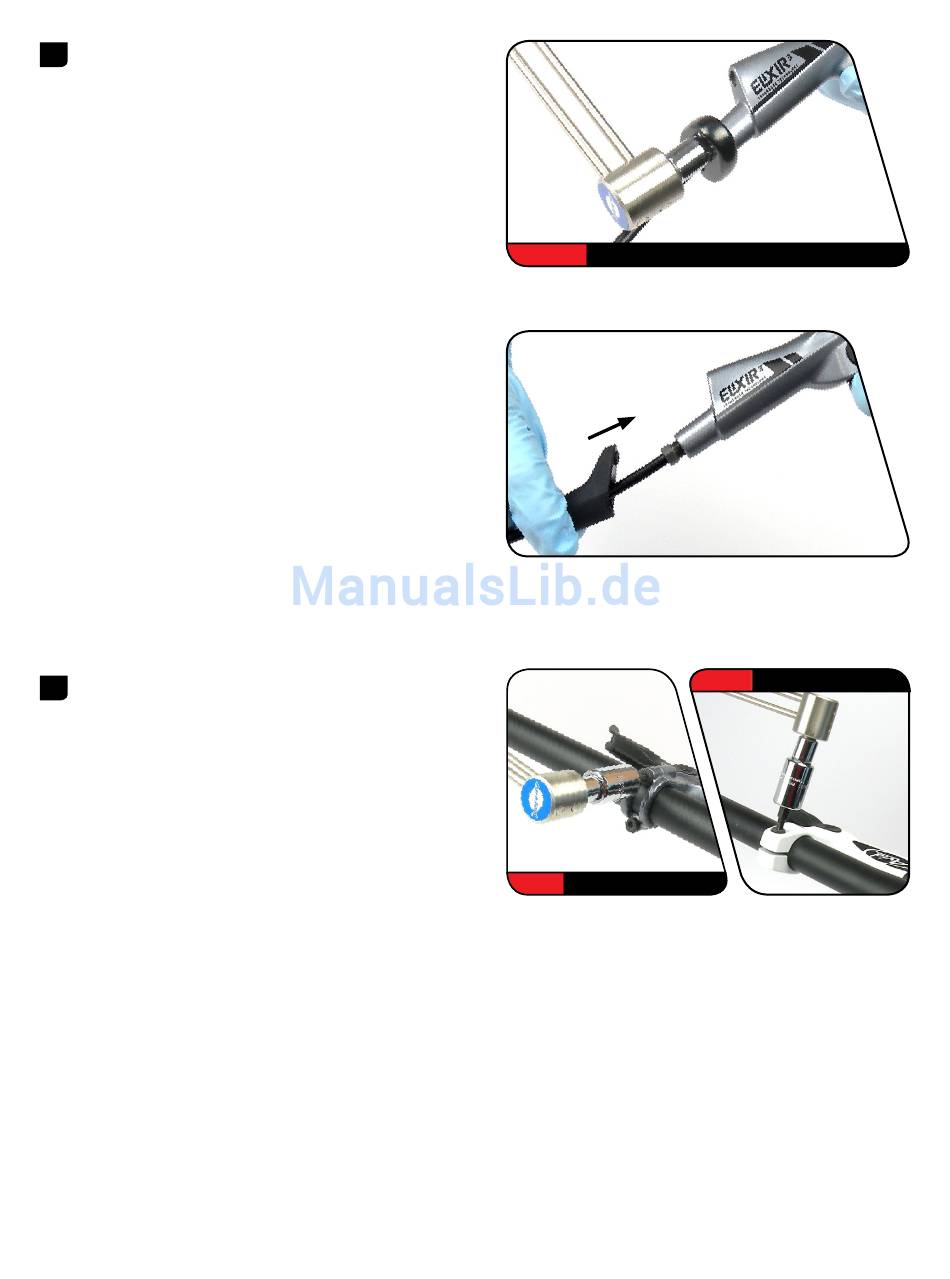

Schrauben Sie die Überwurfmutter von Hand in den
Hebelkörper. Ziehen Sie die Überwurfmutter mit einem
8-mm-Ringschlüssel mit 4,9 bis 5,4 N•m an. Schieben Sie die
Leitungsmanschette über die Überwurfmutter.
15
Bringen Sie den Bremshebel wieder am Lenker an.
Elixir 3 - Die Pfeile auf der Klemmung müssen nach oben
weisen. Bringen Sie die Bremshebelschellen-Schrauben wieder
an. Verwenden Sie einen Drehmomentschlüssel mit einem
4-mm-Inbusaufsatz, um die obere Schraube mit 2,8 bis 3,4 N•m
vollständig anzuziehen, sodass kein Spalt verbleibt. Ziehen Sie
dann die untere Schraube mit demselben Drehmoment an.
Elixir 1 - Schieben Sie die Schelle über das Ende des
Lenkers. Ziehen Sie die Schellenschraube mit einem
Drehmomentschlüssel mit einem 4-mm-Inbusaufsatz mit 2,8 bis
3,4 N•m an. Bringen Sie den Bremshebel und den Griffgummi
gemäß den Herstelleranweisungen wieder am Lenker an.
12
8 mm
4 mm Elixir 3
ELIXIR 3 & 1 INSPEKTION DER BREMSHEBEL
4 . 9 - 5 . 4 N ∙ m ( 4 3 - 4 8 i n - l b)
4 mm Elixir 1
