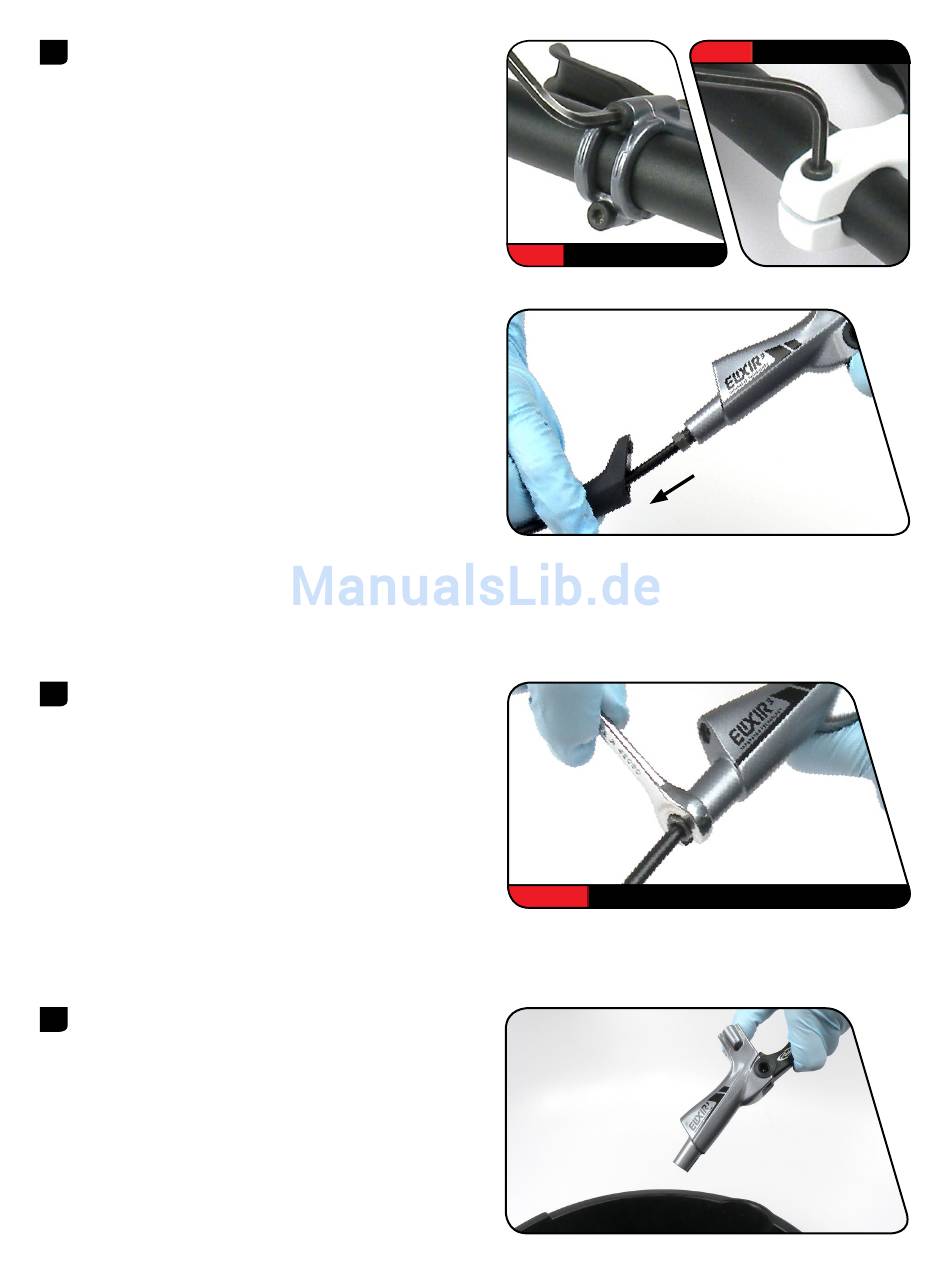

Avid Technology Elixir 3 Wartungsanleitung Seite 7

1
Bauen Sie den Bremshebel vom Lenker ab.
Elixir 3 - Entfernen Sie mit einem 4-mm-Inbusschlüssel
die Schrauben der Bremshebelschelle.
Elixir 1 - Entfernen Sie den Griff und den Bremshebel gemäß
den Herstelleranweisungen vom Lenker. Lösen Sie mit einem
4-mm-Inbusschlüssel die Schraube der Bremshebelschelle
und schieben Sie den Bremshebel vom Lenker.
Ziehen Sie die Leitungsmanschette von der Überwurfmutter
ab und schieben Sie sie die Bremsleitung hinab.
Wenn die Hebel verschmutzt sind, reinigen Sie sie
mit Alkohol und einem sauberen Lappen.
2
Verwenden Sie einen offenen 8-mm-Ringschlüssel, um die
Überwurfmutter der Leitung zu lösen. Ziehen Sie die
Bremsleitung und den Klemmring vom Bremshebelkörper ab.
3
Lassen Sie überschüssige Bremsflüssigkeit in einen Behälter ab.
Halten Sie die Hebel-Baugruppe über den Behälter und
betätigen Sie den Hebel, um jegliche in der Hebel-Baugruppe
verbliebene Bremsflüssigkeit herauszupumpen.
Wenn das System mit einer falschen Bremsflüssigkeit
verunreinigt wurde, müssen sie alle Teile mit Seifenwasser
spülen und vor dem Wiederzusammenbau vollständig
trocknen lassen. Sie müssen auch alle Dichtungen und die
Bremsleitung erneuern.
7
4 mm Elixir 3
8 mm
ELIXIR 3 & 1 INSPEKTION DER BREMSHEBEL
4 mm Elixir 1
