12

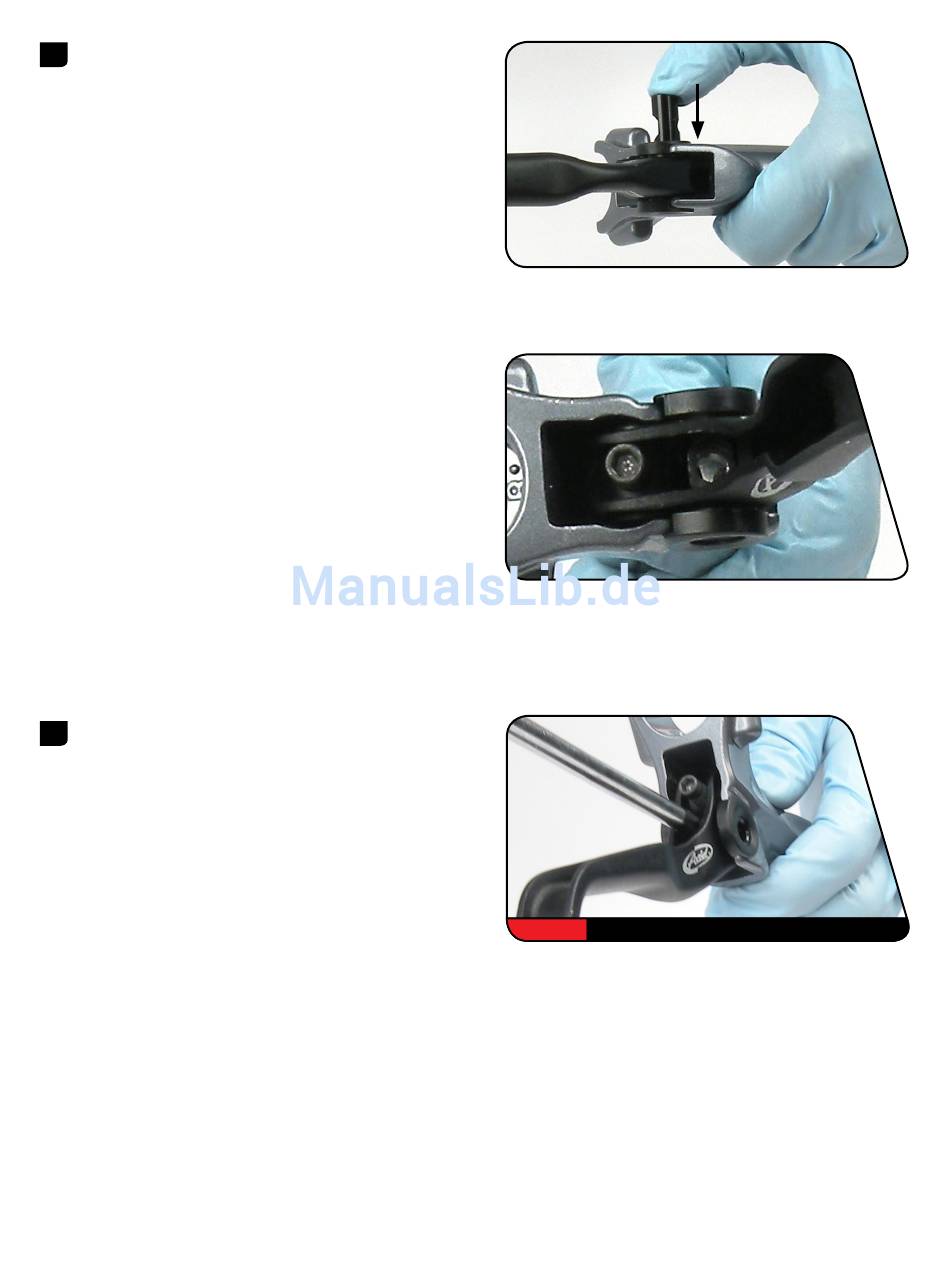

Richten Sie die Löcher im Hebelgriff, die Buchsen und den
Hebelkörper aufeinander aus. Positionieren Sie den Gelenkstift
mit der abgestuften Seite zum Hebelgriff und montieren Sie
dann den Gelenkstift.
13
Tragen Sie ein blaues Loctite® auf die
Gelenkbefestigungsschraube auf. Schrauben Sie
Gelenkbefestigungsschraube mit einem Kreuzschlitz-
Schraubendreher wieder in die versenkte Bohrung des
Gelenkstifts und ziehen Sie sie mit 2,5 bis 3,4 N•m an.
2 . 5 -3 . 4 N ∙ m ( 2 2 -3 0 i n - l b)
ELIXIR 3 & 1 INSPEKTION DER BREMSHEBEL
