E I N B A U A N L E I T U N G F Ü R S C H E I B E N B R E M S B E L Ä G E

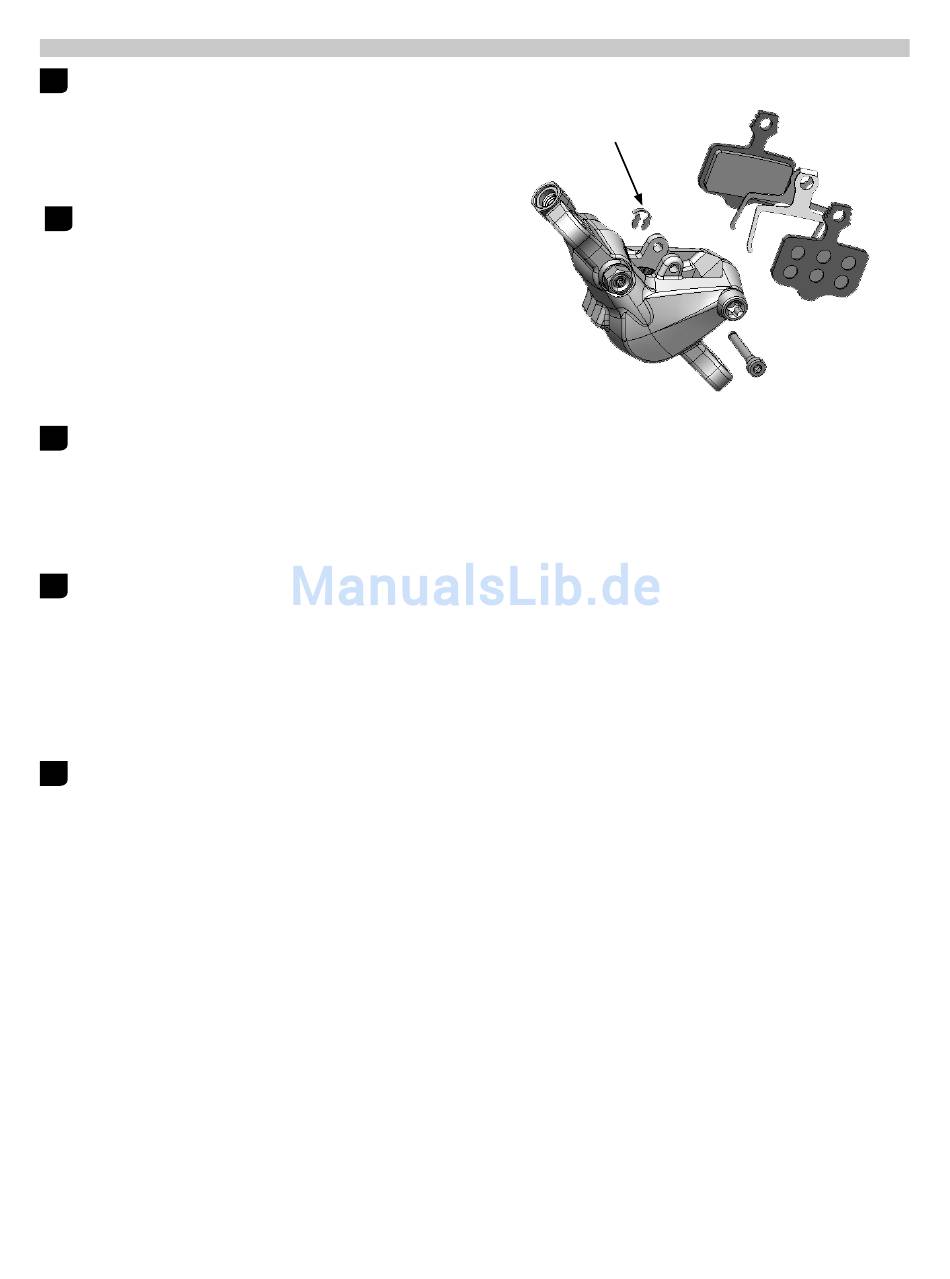

Bremsbelag-Befestigungsschraube entfernen.
1
Nehmen Sie zunächst den „E"-Clip auf der Radseite des Bremssattels
ab, und lösen Sie danach die Befestigungsschraube mit einem
2,5-mm-Inbusschlüssel. Nehmen Sie die Befestigungsschraube ab.
2 Kolben zurückschieben.
Elixir-Bremssättel sind selbstjustierend. Sie müssen daher
die Bremskolben im Gehäuse in die Ausgangsposition
zurückschieben, um neue Bremsbeläge einsetzen zu
können. Am besten belassen Sie dabei die alten Beläge im
Bremssattel, um die Kolben nicht zu beschädigen. Stecken
Sie einen Flachschlitz-Schraubendreher zwischen die
alten Beläge, und bewegen Sie ihn vorsichtig hin und her,
um die Kolben zurück in die Bohrungen zu schieben.
3
Alte Bremsbeläge entfernen.
Greifen Sie mit einer Spitzzange jeweils einen der
Beläge, und schieben Sie sie gerade heraus.
4 Neue Bremsbeläge und Spreizer einbauen.
Vergewissern Sie sich, dass der Spreizer wie gezeigt auf
die Bremsbeläge ausgerichtet ist. Richten Sie die Öffnung
im Spreizer auf die Öffnungen in den Belägen aus. Drücken
Sie die Bremsbelag-Spreizer-Baugruppe zusammen, und
setzen Sie sie in den Bremssattel ein. Drücken Sie die
Baugruppe fest in den Bremssattel, bis sie einrastet.
5 Bremsbelag-Befestigungsschraube wieder anbringen.
Bringen Sie die Bremsbelag-Befestigungsschraube
wieder an, und befestigen Sie den „E"-Clip
auf der Radseite des Bremssattels.
29
E-clip
EINBAUANLEITUNG FÜR SCHEIBENBREMSBELÄGE
0.6-0.9 N·m
(5-8 in-lb)
