4

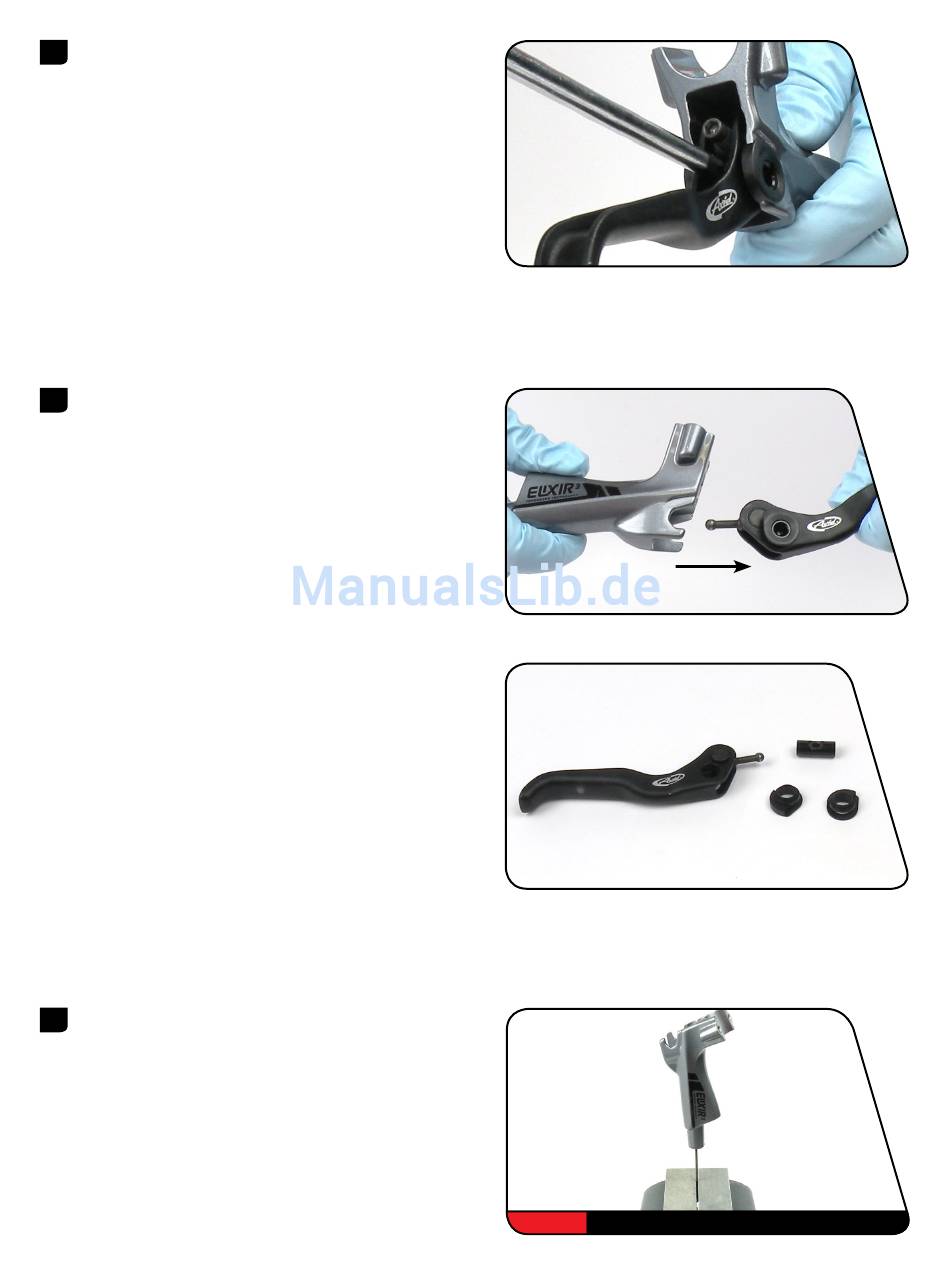

Verwenden Sie einen Kreuzschlitz-Schraubendreher, um die
Gelenkbefestigungsschraube gegen den Uhrzeigersinn zu
drehen und vom Hebelgriff zu lösen.
5
Ziehen Sie den Hebelgriff mit Kraft gerade aus dem
Hebelkörper, um den Hebelgriff und die Druckstange für die
Reichweiteneinstellung zu entfernen. Entfernen Sie die
Buchsen und den Gelenkstift aus dem Hebelkörper und legen
Sie sie beiseite.
6
Klemmen Sie einen 1,5-mm-Inbusschlüssel mit dem langen
Ende nach oben in einen Schraubstock. Setzen Sie den
Hebelkörper auf den Inbusschlüssel auf und führen Sie den
Inbusschlüssel in die Bohrung im Flüssigkeitsstutzen ein.
Platzieren Sie einen sauberen Lappen unter dem Hebelkörper,
um ausgetretene Flüssigkeit aufzuwischen.
8
1.5 mm
ELIXIR 3 & 1 INSPEKTION DER BREMSHEBEL
