Avid Technology Elixir 3 Wartungsanleitung Seite 14

1

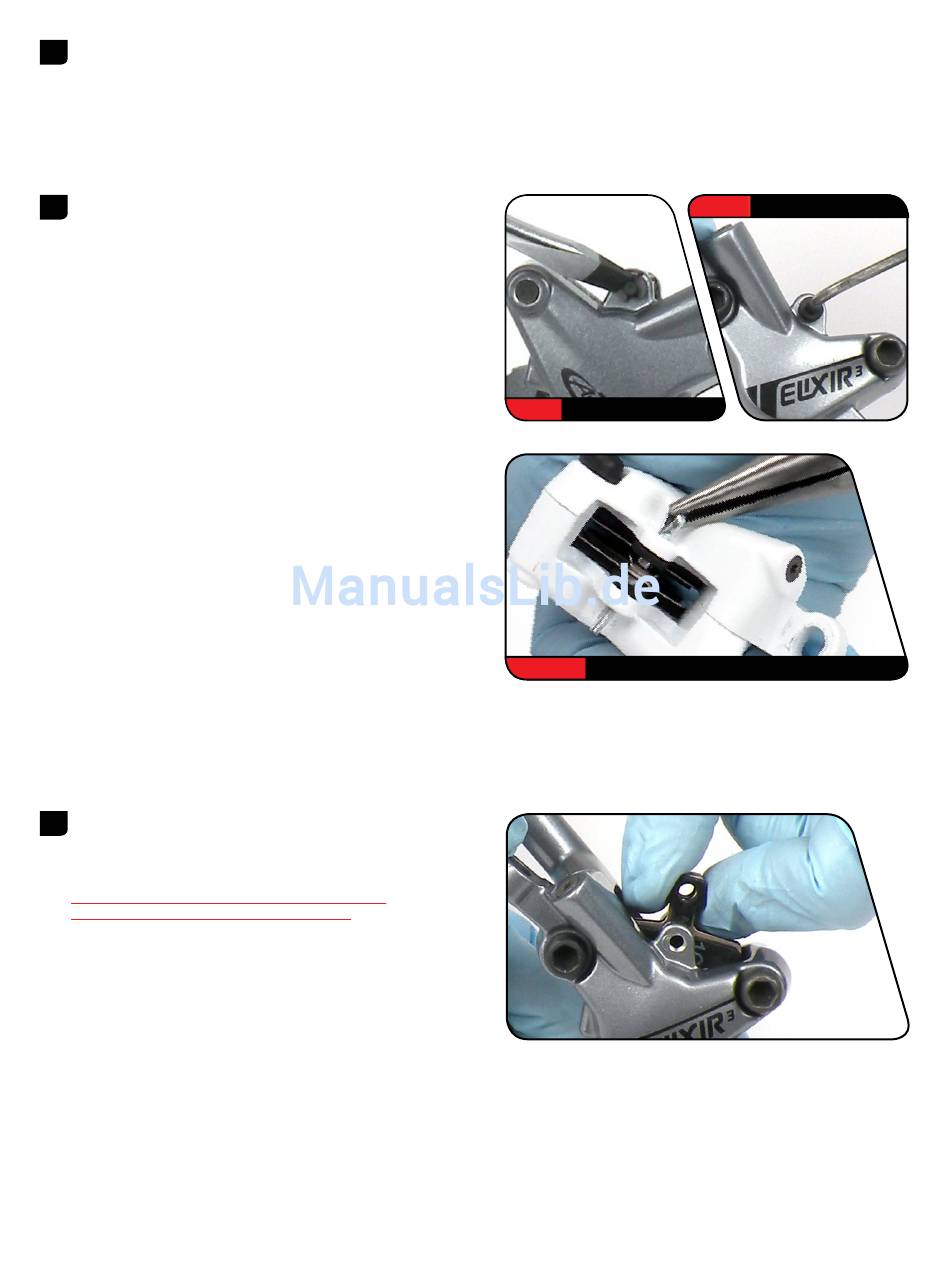

Entfernen Sie den Bremssattel mit einem 5-mm-Inbusschlüssel
von der Gabel oder vom Rahmen. Entfernen Sie danach die
Bremssattel-Klemmbefestigung und die Befestigungsteile vom
Bremssattel. Legen Sie die Teile in der richtigen Reihenfolge
beiseite (nicht abgebildet).
2
Elixir 3 - Entfernen Sie den E-Clip aus der Führungsstift-Nut
auf der Oberseite des Bremssattels. Entfernen Sie mit einem
2,5-mm-Inbusschlüssel den Führungsstift aus dem Bremssattel.
Elixir 1 - Verwenden Sie eine Spitzzange, um den Bremsbelag-
Sicherungsstift gerade zu biegen und zu entfernen.
3
Ziehen Sie die Bremsbeläge und die H-Feder heraus.
Wenn die Gesamtstärke der Beläge (Halteplatte
und Reibungsmaterial) weniger als 3 mm beträgt,
müssen die Bremsbeläge ausgetauscht werden.
Klicken Sie hier, um eine ausführliche Anleitung
zum Ausbau der Bremsbeläge zu erhalten.
14
2.5 mm
Elixir 3
ELIXIR 3 & 1 INSPEKTION DES BREMSSATTELS
Elixir 3
Elixir 1
