5

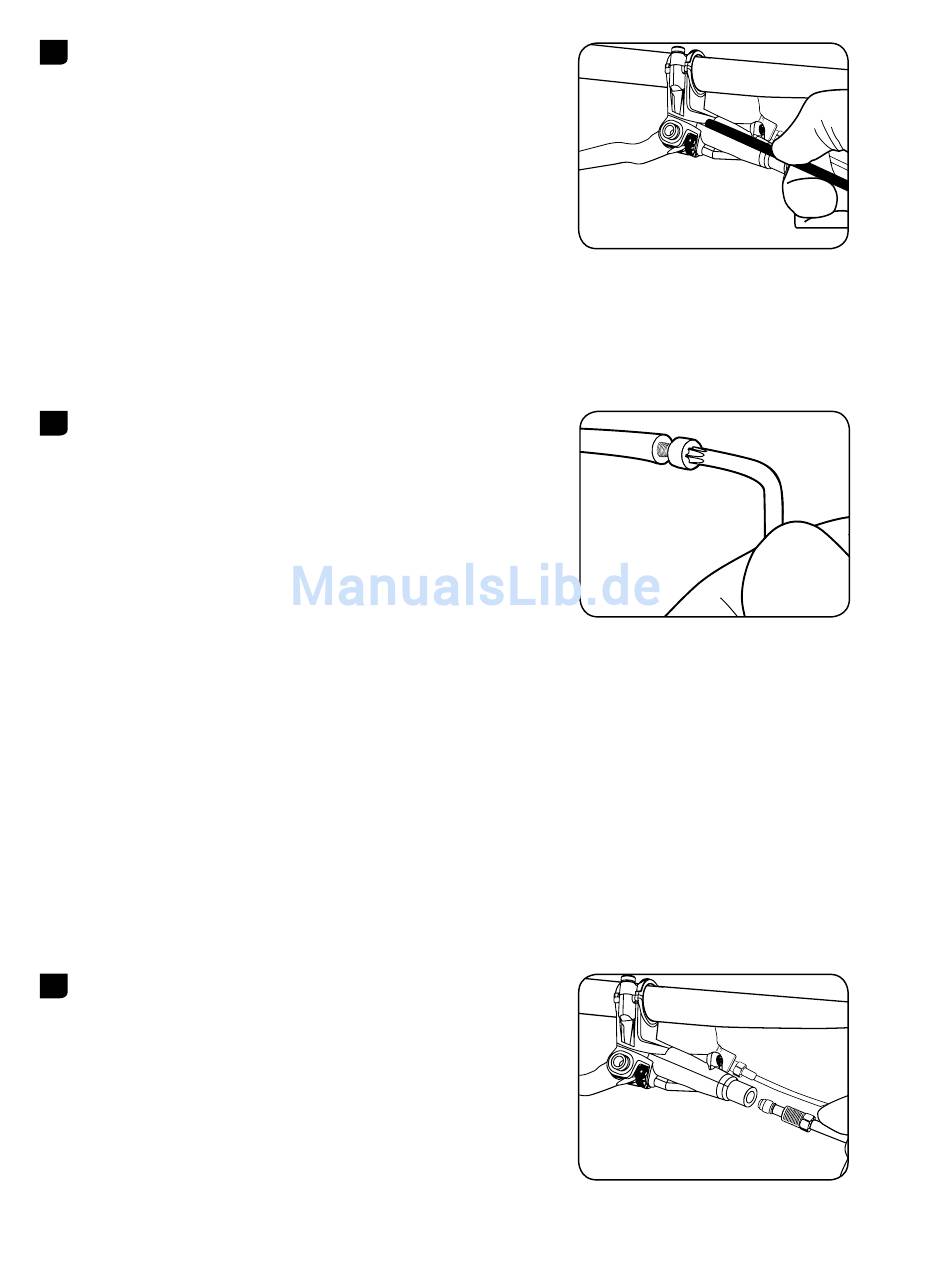

Bestimmen Sie den Punkt, an dem die Leitung gekürzt werden
muss, indem Sie sie an der gewünschten Position gegen den
Hebel halten. Achten Sie darauf, dass die Leitung einen leichten
Bogen bildet, sodass ausreichend Spiel verbleibt, um den
Lenker nach beiden Seiten bis zum Anschlag frei drehen zu
können. Prüfen Sie die Leitungslänge noch einmal, da der
Schnitt nicht rückgängig gemacht werden kann.
Die Vertiefung in der Leitungsaufnahme am Hebel markiert den
Punkt, an dem Sie die Leitung abschneiden müssen. Kürzen
Sie die Bremsleitung mit einem Hydraulikleitungsschneider
oder einer sehr scharfen Spezialzange für Außenhüllen.
6
Tragen Sie Avid DOT Grease auf das Gewinde eines neuen
Leitungsnippels, die Außenflächen der Überwurfmutter und
das Gewinde der Überwurfmutter auf.
Halten Sie die Bremsleitung gut fest, und schrauben
Sie den Leitungsnippel mit einem T-10 TORX®-
Schlüssel bündig in das Ende der Leitung.
Schieben Sie einen neuen Klemmring über das Ende
der Leitung mit dem neuen Leitungsnippel.
7
Drücken Sie die Bremsleitung fest bis zum Anschlag in den
Hebel.
Halten Sie die Bremsleitung in dieser Position, und
schieben Sie den Klemmring und die Überwurfmutter
über den Hebel oder den Leitungsanschlag.
21
Zweimal messen, einmal schneiden!
ANPASSEN DER LÄNGE DER AVID-BREMSLEITUNG
