Avid Technology Elixir 3 Wartungsanleitung Seite 15

4

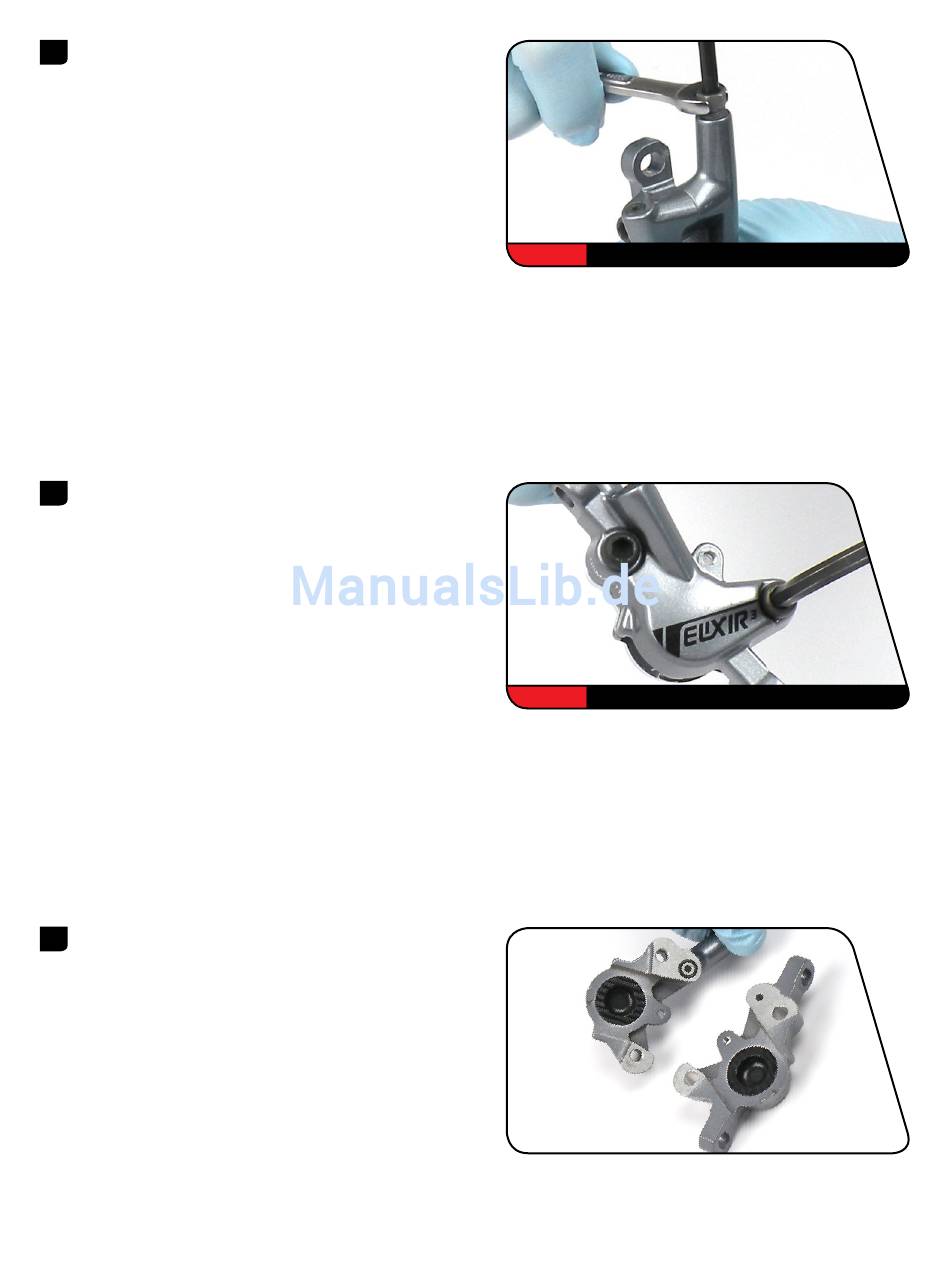

Verwenden Sie einen 8-mm-Maulschlüssel, um die
Überwurfmutter der Leitung zu entfernen. Ziehen Sie die
Bremsleitung und die Überwurfmutter vom
Bremssattelgehäuse ab.
Dabei tritt Bremsflüssigkeit aus. Halten Sie den Bremssattel
daher über einen Behälter, um die Bremsflüssigkeit aufzufangen.
5
Entfernen Sie mit einem 5-mm-Inbusschlüssel die
Bremssattelgehäuseschrauben.
6
Trennen Sie die Hälften des Bremssattelgehäuses, und öffnen
Sie die Bremssattel-Baugruppe.
15
8 mm
5 mm
ELIXIR 3 & 1 INSPEKTION DES BREMSSATTELS
