GRAUPNER X44 Anleitung
Elektromodell
Verwandte Anleitungen für GRAUPNER X44
Inhaltszusammenfassung für GRAUPNER X44

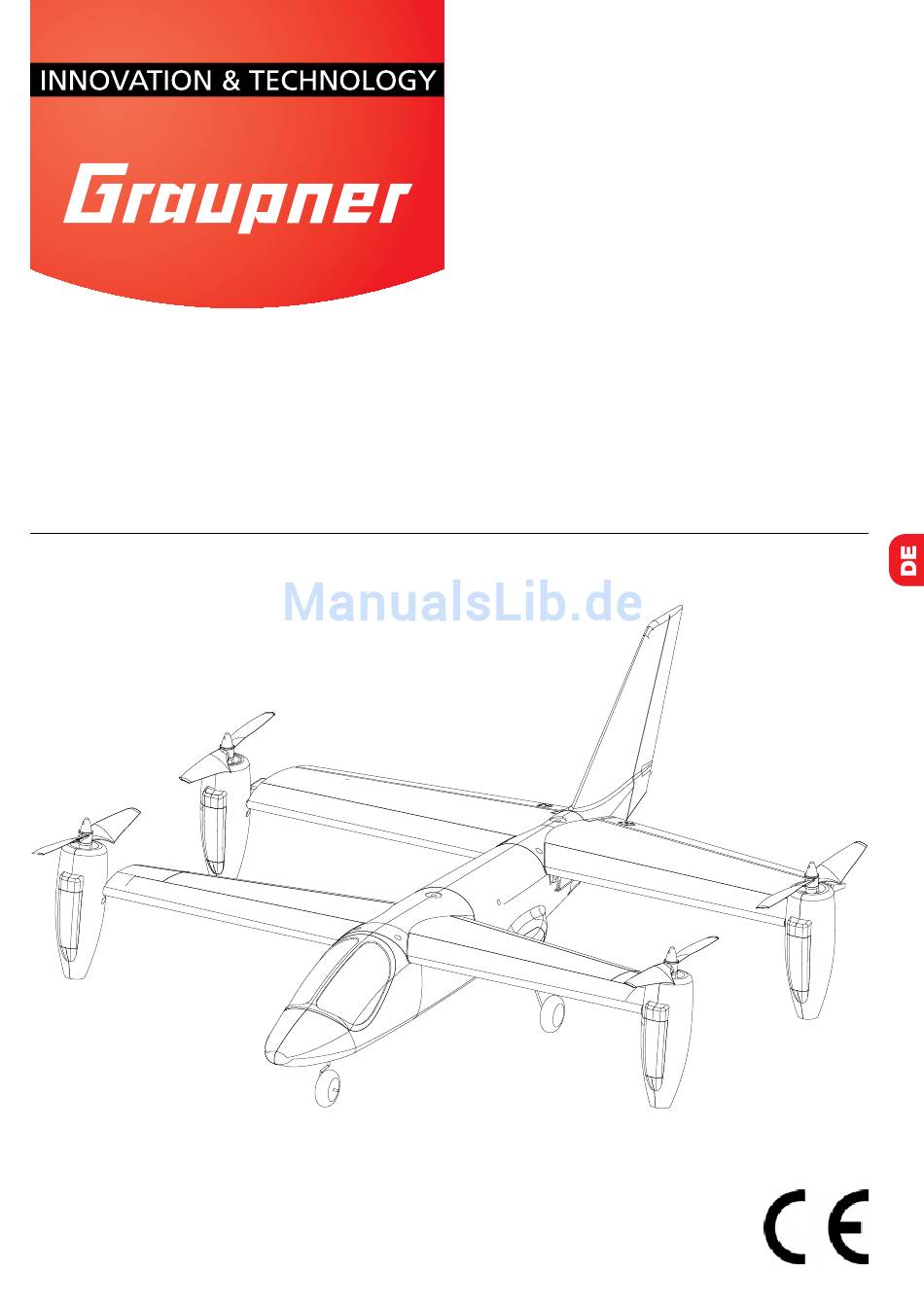

- Seite 1 Anleitung VTOL Elektromodell mit 4 Brushless-Antrieben und 2,4 GHz Fernsteuerung 9944.RTF...
- Seite 2 2 - 20 9944.RTF_jh_V1...
-
Seite 3: Inhaltsverzeichnis
Erforderliches Zubehör (nicht enthalten) ......... 8 Die Modellmontage ..............8 Das Laden des LiPo-Akkus ........... 9 Graupner 6-Kanal Sender 2,4 GHz ........10 Umbauanleitung Sender MODE II auf MODE I...... 12 Das Einsetzen des LiPo-Akkus ........... 14 Die X 44 FLIGHT CONTROL ..........14 Luftschraubenmontage ............ -
Seite 4: Einführung
Diese X44 ist extrem vielseitig. Lesen Sie diese Anleitung sorgfältig durch, um die besten Resultate mit Ihrer X44 zu erzielen und vor allem um Ihr Modell sicher zu steuern. Sollten beim Betrieb irgendwelche Schwie- rigkeiten auftauchen, nehmen Sie die Anleitung zu Hilfe oder fragen Sie Ihren Händler oder das Graupner Service Center. -
Seite 5: Bestimmungsgemäße Verwendung
Defekten. Zielgruppe Das Produkt ist kein Spielzeug. Es ist nicht für Kinder unter 14 Jahren geeignet. Der Einbau und Betrieb der X44 darf nur durch erfahrene Modellbauer erfolgen. Sollten Sie nicht über ausrei- chende Kenntnisse über den Umgang mit ferngesteuerten Modellen verfügen, so wenden Sie sich an einen erfahrenen... -
Seite 6: Symbolbeschreibung
Symbolbeschreibung Beachten Sie immer die Informationen, die durch VORSICHT oder WARNUNG mit Warnpiktogrammen gekennzeichnet sind. Das Signalwort WARNUNG weist Sie auf mögliche, schwere Ver- letzungen hin, das Signalwort VORSICHT auf mögliche, leichte Verletzungen. HINWEIS warnt Sie vor möglichen Fehlfunktionen. ACHTUNG warnt Sie vor möglichen Sachschäden. Sicherheitshinweise Allgemeines Vorsicht... - Seite 7 Überprüfung vor dem Start Vorsicht Vor jedem Einsatz korrekte Funktion überprüfen. Dazu den Sender einschalten, ebenso den Empfänger. Kontrollieren ob alle Ruder in Neutrallage stehen, einwandfrei funktionie- ren und seitenrichtig ausschlagen. Beim erstmaligen Steuern eines Flugmodells ist es von Vor- teil, wenn ein erfahrener Helfer bei der Überprüfung und den ersten Flügen zur Seite steht.
-
Seite 8: Erforderliche Werkzeuge Und Klebstoffe (Nicht Enthalten)
Erforderliche Werkzeuge und Klebstoffe (nicht enthalten) Stiftschlüssel SW 1,5 mm Sekundenkleber* No.5821 Aktivator für Sekundenkleber* No.953.150 Kreuzschlitz-Schraubendreher*. * Diese Artikel werden für eventuelle Reparaturen benötigt. Die Modellmontage Das Modell ist nach wenigen Klebe- bzw. Montageschritten flugbereit, die nachfolgenden Hinweise sind jedoch genau zu beachten, damit ein sicherer Betrieb gewährleistet ist. -
Seite 9: Das Laden Des Lipo-Akkus
Das Laden des LiPo-Akkus Sichere Verwendung des Ladegerätes WARNUNG Personen, einschließlich Kinder, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Ladegerät sicher zu bedienen, dürfen das Ladegerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person nutzen. -
Seite 10: Graupner 6-Kanal Sender 2,4 Ghz
Steckernetzteil wieder ausstecken. Ladeanordnung mit beiliegendem Ladekabel mit zwei Krokodilklemmen für 12 V Akkus Graupner 6-Kanal Sender 2,4 GHz Der Sender (10) ist fertig auf Mode 2 konfiguriert und bereits zum Empfänger im Modell gebunden. Der Sender kann auch auf Mode 1 umgebaut werden (siehe folgendes Kapitel) Damit der Sender funktionsfertig wird sind die beiliegenden 8 Stück... - Seite 11 Hinweis Unbedingt auf die richtige Polung achten. Das + und – Zeichen im Sender und auf den Batterienzellen muss übereinstimmen. Wenn eine oder mehrere Batteriezellen falsch eingesetzt wer- den ist der Sender nicht funktionsfähig. Die Abbildung links zeigt den Sender (10) mit seinen Bedienele- menten 1 bis 9 deren Funktionen nachfolgend erklärt werden.
-
Seite 12: Umbauanleitung Sender Mode Ii Auf Mode I
Umbauanleitung Sender MODE II auf MODE I Erforderliche Werkzeuge A-Kreuzschlitzschraubendreher B-Pinzette Hinweis: Tauschen Sie zuerst die Stecker für Höhe und Gas am Empfänger untereinander, danach führen Sie die folgenden Schritte aus. Die vier Schrauben (1) mit dem Kreuzschlitzschraubendreher (A) lösen und Hintere Senderabdeckung vorsichtig abnehmen und links ablegen. - Seite 13 Die Abbildung zeigt das linke Steuerknüppelaggregat im Originalzustand. Die Bremsfe- der (2) muss für den Umbau abgeschraubt werden Die Abbildung zeigt das rechte Steuerknüppelaggregat nach dem Umbau. Die Bremsfeder (2) ist für Mode I richtig montiert. Die Abbildung zeigt das linke Steuerknüppelaggregat nach dem Umbau.
-
Seite 14: Das Einsetzen Des Lipo-Akkus
Das Einsetzen des LiPo-Akkus Dazu öffnen Sie zuerst die Kabinenhaube. Zum Öffnen an der Vorderseite seitlich festhalten und nach oben abziehen Die Abbildung zeigt den fertig eingesetzten LiPo-Akku. VORSICHT Verletzungsgefahr durch drehende Luftschrauben, Motoren können unkontrolliert anlaufen wenn der XT-60 Stecker des Akku angeschlossen wird. -
Seite 15: Luftschraubenmontage
zuerst auf eine ca. 45° Position. Erst nach diesem Vorgang ist die FLIGHT CONTROL funktionsfähig. Beachten Sie, dass die beiden hinteren Motorgondeln in der senkrechten Neutralstellung ca. 2° nach vorne geneigt sind, dies ist kein Mangel sondern für optimale Flugeigenschaften so erforderlich. - Seite 16 Luftschrauben können sich während des Betriebs lösen. Über- prüfen Sie immer ob die Luftschrauben richtig montiert sind. Der Schwerpunktbereich Der Schwerpunktbereich der X44 liegt zwischen 121 und 131 mm, von der Tragflächenvorderkante aus gemessen. Sofern der empfohlene LiPo-Akku verwendet wird, liegt der Schwerpunkt automatisch richtig.
-
Seite 17: Der Erstflug

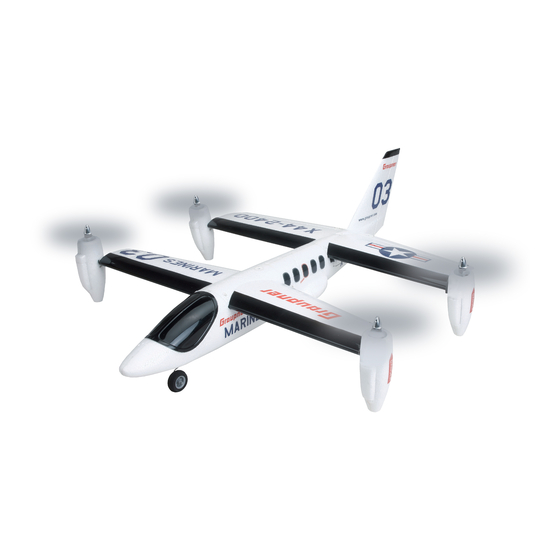

Die Graupner X44 ist ein innovatives VTOL-Elektromodell, das hervorragende Flugleistungen erzielt. Die englische Abkürzung VTOL steht für „Vertical Take Off and Landing“. Die X44 ist aus- gestattet mit 4 Stück Brushless-Antrieben die per Kippschalter am Sender um ca. 90° gedreht werden können, damit erfolgt vor oder während des Fluges das Umschalten vom Helimodus... -
Seite 18: Ersatzteile (Nicht Enthalten)
Ersatzteile (nicht enthalten) Bezeichnung 9944.1 Kabinenhaube 9944.2 Rumpf 9944.3 Tragfläche 9944.4 Tragfläche hinten 9944.5 Fahrwerkset 9944.7 Motorgondel 9944.10 Seitenleitwerk 9944.12 Luftschrauben-Set 9944.29 Luftschraubenkupplung 9944.81 Brushless-Motor KV 1000 9944.82 Drehzahlregler 12A ... -
Seite 19: Das Binding
Das Binding Dieser Vorgang ist z.B. erforderlich wenn Sie einen Ersatzsen- der binden wollen. Benötigt wird der beiliegende Bindungsste- cker. 1. Legen Sie die Batterien in den Sender ein. 2. Stecken Sie den Bindungsstecker in die äußerste Buchse des Empfängers, siehe Abbildung. 3. -
Seite 20: Hinweise Zum Umweltschutz
Zur Reinigung das Produkt nur mit einem trockenen Lappen (keine Reinigungsmittel verwenden!) leicht abreiben. Garantiebedingungen Die Fa.Graupner GmbH, Henriettenstrasse 96, 73230 Kirch- heim/Teck gewährt ab dem Kaufdatum auf dieses Produkt eine Garantie von 24 Monaten. Die Garantie gilt nur für die bereits beim Kauf des Produktes vorhandenen Material- oder Funkti- onsmängel. -
Seite 21: Konformitätserklärung
GmbH keinerlei Verantwortung oder Haftung für Fehler oder Ungenauigkeiten, die in Bau- bzw. Bedienungsanleitungen auf- treten können. Für Druckfehler kann keine Haftung übernommen werden. Konformitätserklärung Graupner/SJ erklärt, dass das Produkt den CE Bestimmungen entspricht Brushlessmotor KV 1000 EN 61000-6-1: 2007; EN 61000-6-3: 2007/A1: 2011 Drehzahlregler 12 A... - Seite 22 22 - 20 9944.RTF_jh_V1...
- Seite 23 23- 20 9944.RTF_jh_V1...
- Seite 24 9944.RTF_jh_V1...
