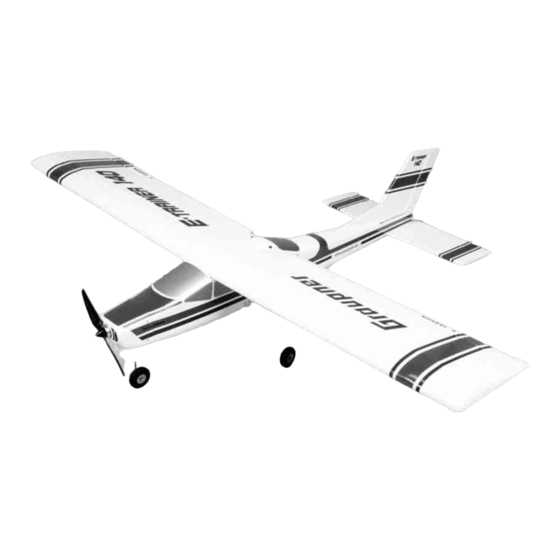

GRAUPNER E-TRAINER Bauanleitung
Für 3 lipo- zellen
Verwandte Anleitungen für GRAUPNER E-TRAINER
Inhaltszusammenfassung für GRAUPNER E-TRAINER
- Seite 1 Best.-Nr. 9553 Bauanleitung E-TRAINER Für 3 LiPo- Zellen Es wird eine Fernsteuerung mit 4 Funktionen benötigt GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
-
Seite 2: Technische Daten
Abfluggewicht gelegt, was sich in den Flugleistungen und Flugeigenschaften wiederspiegelt. Die gutmütigen Flugeigenschaften machen den E-Trainer 140 zum idealen Modell für den Einstieg von zweiachs- auf dreiachsgesteuerte Modelle. Einfacher Kunstflug ist möglich. Durch den großen Tragflächeninhalt und das verwendete Profil besitzt das Modell sehr gutmütige und neutrale Flugeigenschaften. - Seite 3 Ansprüche sind ausgeschlossen. Transport-, Verpackungs- und Fahrtkosten gehen zu Lasten des Käufers. Für Transportschäden wird keine Haftung übernommen. Bei der Einsendung an GRAUPNER bzw. an die für das jeweilige Land zuständige Servicestelle sind eine sachdienliche Fehlerbeschreibung und die Rechnung mit dem Kaufdatum beizufügen.
- Seite 4 Kombinieren Sie niemals unterschiedliche, z. B. Blech- und Goldkontakte, da hier keine sichere Funktion gewährleistet ist. Bei Verwendung von Schaltern bzw. Reglern mit Empfängerstromversorgung nur Steckverbindungen mit Graupner-Gold-Kontakten verwenden. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
- Seite 5 Ordnung, insbesondere andere Personen und Sachen, sowie die Ordnung des Modellflugbetriebs nicht gefährdet oder gestört wird. Das Flugmodell niemals in der Nähe von Hochspannungsleitungen, GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
- Seite 6 Funktionsbeeinträchtigungen/Störungen bemerkbar, muss aus Sicherheitsgründen sofort die Landung eingeleitet werden. Sie haben anderen Luftfahrzeugen stets auszuweichen. Start- und Landeflächen müssen frei von Personen und sonstigen Hindernissen sein. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
-
Seite 7: Anleitung Und Warnhinweise Zur Benutzung Von Lipo - Akkus
Handhabung entstehen können. Richtig und gewissenhaft betrieben ist Modellflug eine kreative, lehrreiche und erholsame Freizeitgestaltung. Hinweise zum Bau und Flugbetrieb von E-TRAINER 140 Bevor mit dem Bau begonnen wird: Achten Sie beim Kauf einer Funkfernsteuerung darauf, dass die Sende- und Empfangsgeräte auch für Flugmodelle geeignet und bei der Deutschen... - Seite 8 Achten Sie darauf, dass Balsamesser, Stecknadeln, dünne Drahtenden usw. spitz bzw. scharf sind und somit leicht zu Verletzungen führen können. Achten Sie darauf, dass Kinder keinen Zugang zu Werkzeugen, Klebstoffen oder Lacken haben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
- Seite 9 1 Computer System MC-12 im 35 MHz-Band, z. B. Best.-Nr. 4724 oder 4724.B 3 Servo C 271 Best.-Nr. 5107 1 Micro-Empfänger R 700 Best.-Nr. 3551 Die entsprechenden Ladegeräte dazu siehe GRAUPNER Hauptkatalog FS. Elektroantrieb und Zubehör 1 COMPACT 350S 7,2 V Best.-Nr. 7712 1 Drehzahlregler Best.-Nr.
- Seite 10 Am Rumpfrücken mit heißem Lötkolben den Schlitz freischmelzen, Seitenleitwerk einstecken, anzeichnen und Folie mit Lötkolben abschmelzen. Auf Höhenleitwerk die Verstärkungen mit Sekundenkleber aufkleben und mit den mitgelieferten Rundkopf-Kunststoffschrauben M 4 X20 anschrauben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
- Seite 11 Am Rumpfende Öffnung für Höhenruderanlenkung freischmelzen und die Ruder mit den mitgelieferten Patentscharnieren mit Sekundenkleber einkleben. Ruderhorn für Höhenruder entsprechend kürzen und Seitenruderhorn Grundplatte abschrägen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
- Seite 12 Gestängeanschluss von oben einstecken, Stopfmutter aufdrehen, soweit festziehen dass sich der Gestängeanschluss noch leicht ohne Spiel drehen lässt und dann auf das Servo in Mittelstellung aufschrauben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
- Seite 13 Bugfahrwerk angelenkt, von dem rechten Servo das Höhenruder. Die Servos durch Einschalten der Fernsteuerungsanlage in Mittelstellung bringen, die Ruder in Mittelstellung (neutral) stellen und den Gewindestift in Gestängeanschluss festschrauben.(Sichern mit UHU schraubensicher) GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
- Seite 14 Lagerbock oben bündigmachen und mit der Schraube am Anlenkhebel fest ziehen. Servo Seitenleitwerk-Bugfahrwerk neutralstellen, Gewindestift von Gestängeanschluss festziehen und den überstehenden Stahldraht abzwicken. Gewindestift sichern mit UHU Schraubensicher Best.– Nr. 952 GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
- Seite 15 Motor mit den beiliegenden Schrauben in Motorträger schrauben. Regler an Motor anschließen, kontrollieren dass die Drehrichtung stimmt und in die dafür vorgesehene Öffnung durch Motorspant schieben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
- Seite 16 Abmessen und ½ Motorspantdicke ( 3 mm ) abziehen und auf Motorhaube übertragen wo gebohrt wird. Motorhaube bohren, Haube aufstecken kontrollieren ob alles passt, vorbohren mit 1,5 mm, Kreppband entfernen und mit den Blechschrauben 2,2X6,5 anschrauben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
- Seite 17 Das Fahrwerk wird in die dafür vorgesehenen Bohrungen eingesteckt und mit den Kunststofflaschen und Rundkopfschrauben 3X10 angeschraubt. Fahrwerksabdeckung entsprechend dem Foto anfertigen und mit den mitgelieferten Rundkopfschrauben 3X10 angeschraubt GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
- Seite 18 Servobreite auf eine Tragfläche übertragen und ausschneiden. Servobrett auflegen, anzeichnen, Folie mit Lötkolben abschmelzen (nicht mit Messer da dieses das Holz anritzt und die Festigkeit verliert) und entfernen. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
- Seite 19 (Lexanschere), Zapfen an Durchbruch für Schraube abschneiden, Tragflügel mit Flächensteckungsrohr zusammenstecken, mit Rumpfübergangsstück auf Rumpf schrauben. Kontrollieren ob alles passt und dann auf eine Tragflächenhälfte mit zähflüssigem Sekundenkleber kleben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
- Seite 20 Nach dem Trocknen Rumpfübergangsstück wie zuvor beschrieben ausschneiden und auf Tragflügel mit zähflüssigem Sekundenkleber kleben. Querruder werden wie Seiten- und Höhenruder mit den mitgelieferten Patentscharnieren und Sekundenkleber einkleben. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
- Seite 21 Schraubensicher Best.– Nr. 952 Randbogen Randbogen an der Kante mit einer Lexanschere abschneiden, verschleifen und mit Sekundenkleber entsprechend ankleben. Dabei achten auf gleichmäßige Fuge am Querruder. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
- Seite 22 Rumpf zum Heck und ohne Spannung durch Ruderhorn führen. Stecker der Servos entsprechend in Empfänger stecken (1= Regler,2= Verlängerung Best.- Nr. 3935.11 Querruder 3= Höhenruder 4= Seitenruder). GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
- Seite 23 Best.- Nr. Bezeichnung 9553.2 Rumpf 9553.3 Tragflügel 9553.4 Höhen- und Seitenleitwerk 9553.7.1 Motorhaube GFK Und nun viel Vergnügen beim Fliegen mit Ihrem E TRAINER 140! GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 02/2006...
