Werkseinstellungen
Ansprechwerte R
/ R
: ........................ 1 MΩ/100 kΩ (AL 1/2)
an1
an2
Arbeitsweise K1 / K2: ................Arbeitsstrom-Betrieb N/O (n.o.)
Fehlerspeicher:............................................................deaktiviert
BMS-Adresse: .............................................................................3
Anlaufverzögerung: .......................................................... t = 0 s
Ansprechverzögerung: .................................................... t
Passwort: ................................................................0, deaktiviert
i

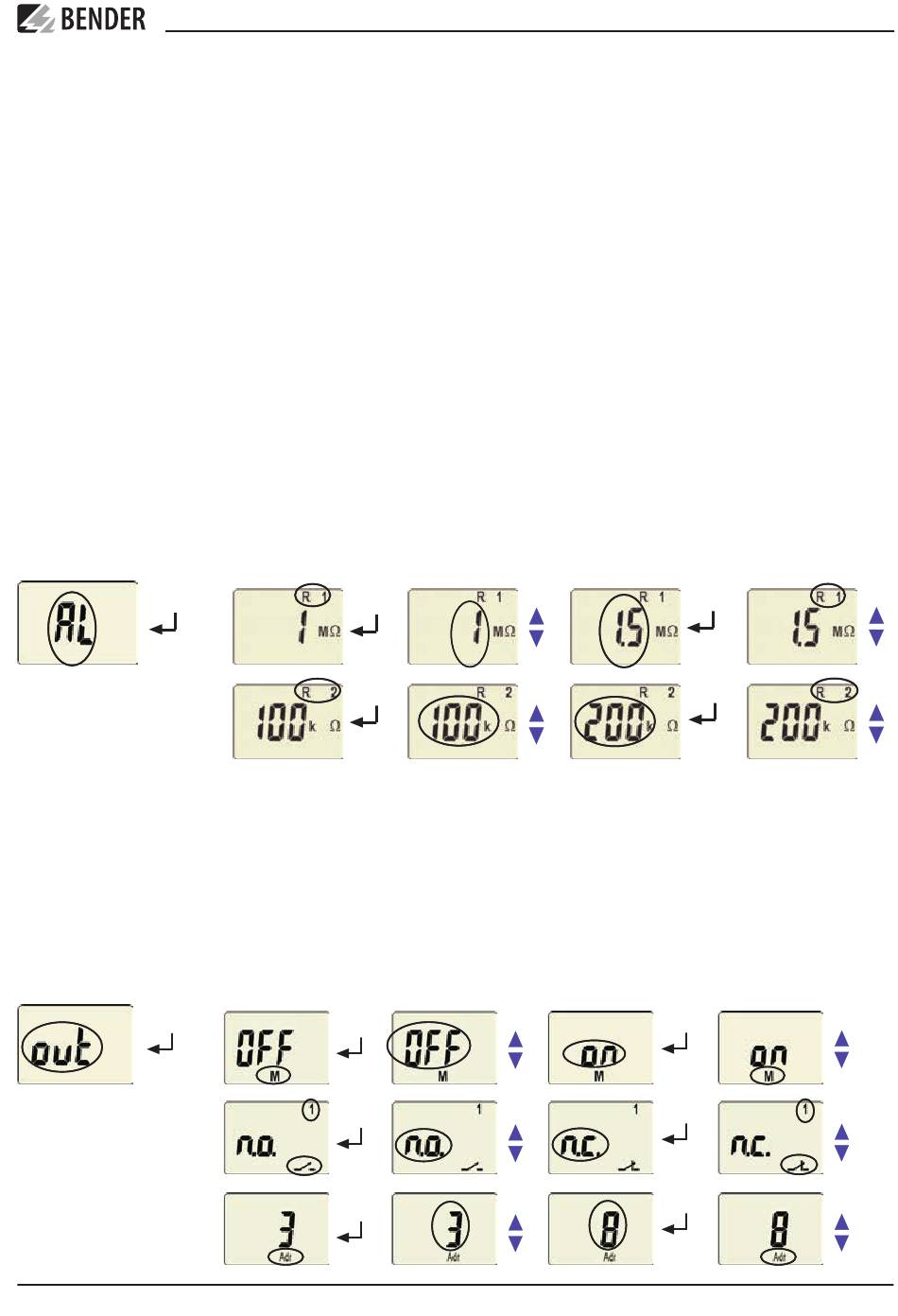

Die jeweils einstellbaren Bereiche des
Displays blinken! Dargestellt wird dies
durch eine ovale Markierung in den fol-
genden Abbildungen. Der Einstieg in den
Menübetrieb erfolgt durch Drücken der
Taste MENU länger als 1,5 s.
Ansprechwerte R
an1
Mit diesen Einstellungen legen Sie fest, ab wel-
chen Isolationswert Unterschreitungen Vor-
warnungen bzw. Alarme signalisiert werden.
Fehlerspeicher, Alarm-Relais und Adresse
einstellen
In diesem Menü können Sie den Fehlerspeicher
M aktivieren oder deaktivieren, außerdem die
Arbeitsweise des Alarmrelais K1 (1) ändern:
Arbeitsstrom-Betrieb (n.o.) oder Ruhestrom-
Betrieb (n.c.) sowie die BMS-Adresse des
ISOMETER® einstellen.
/R
einstellen
an2
Werkseinstellungen
Response values R
Operating mode K1 / K2: ...........Arbeitsstrom-Betrieb N/O (n.o.)
Fault memory: .......................................................... deactivated
BMS-adress: ...............................................................................3
Starting delay: .................................................................. t = 0 s
= 0 s
Response delay: .............................................................. t
on
Password: ..............................................................0, deactivated
i
The currently active segments are flas-
hing! In thefigures below, the segments
where device settings can be carried out
are highlighted by an oval. The menu
mode can be reached by pressing the
MENU button for at least 1.5 seconds.
Response value R
Set the response value below which prewar-
nings and alarms are to be signalled.
Setting the fault memory, the alarm relay
and the address
Use this menu to enter the settings for the fault
memory M. In addition, the operating principle
of the alarm relay K1 (1) can be selected: N/O
operation (n.o.) or N/C operation (n.c.) and the
BMS address can be set.
