ISOMETER® IR420-D6CB
Menü-Übersicht
Menü- Einstellbare Parameter
punkte
AL Ansprechwerte R
und einstellen
out Fehlerspeicher ein- oder aus-
schalten, Arbeitsstrom- oder Ruhe-
strom-Betrieb für K1 auswählen,
BMS-Adresse einstellen
t Anlaufverzögerung t einstellen;
Ansprechverzögerung t
SEt Passwortschutz ein- oder ausschal-
ten, Passwort ändern;
Werkseinstellung wiederherstellen;
Servicemenü SyS gesperrt
InF Hard- und Software-Versionab-
fragen
ESC Zur nächsthöheren Menüebene
bewegen (Zurück)
Einstellen der Parameter
Beispielhaft wird die Änderung des Alarm-
Ansprechwerts R
an2
Sie vor:
1. Drücken Sie die Taste MENU/Enter länger als
1,5 s. Im Display erscheint das blinkende
Kürzel AL.
2. Bestätigung mit Enter. Der Parameter R1
blinkt.
3. Drücken Sie die Abwärts-Taste, um den Para-
meter R 2 auszuwählen. Der Parameter R 2
blinkt.
4. Bestätigung mit Enter. Der zugehörige Wert
in kΩ blinkt.
5. Stellen Sie mit der Aufwärts- oder Abwärts-
taste den gewünschten Ansprechwert ein.
Bestätigung mit Enter. R 2 blinkt.
6. Verlassen des Menüs durch:
• Drücken der Enter-Taste länger als 1,5 s um
je eine Ebene höher zu gelangen
• oder Anwahl des Menüpunkts ESC und
Bestätigung mit Enter um je eine Ebene
höher zu gelangen.
8 IR420-D6CB_D00312_05_M / 02.2019

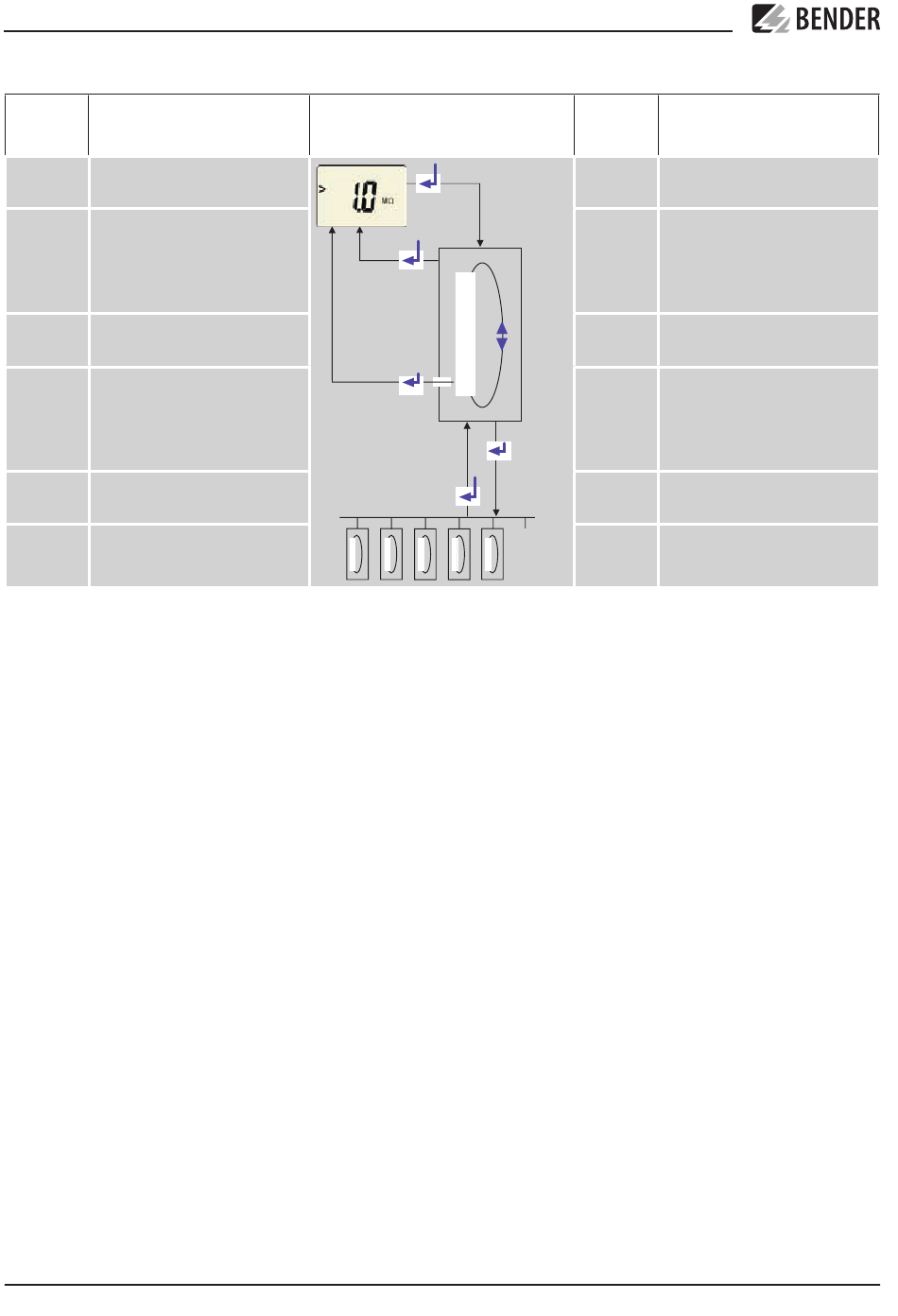

Menü-Struktur / Menu structure
/ R abfragen
an1 an2
einstellen
on
(R 2) beschrieben. So gehen

Menu overview

t >1,5 s
t > 1,5 s
AL
out
t
SEt
InF
t < 1,5 s
ESC
t < 1,5 s
t > 1,5 s
ESC
Parameter settings
An example is given below on how to change
the alarm response value R
follows:
1. Press the MENU/Enter button for more than
1.5 seconds. The flashing short symbol AL
appears on the display.
2. Confirm with Enter. The parameter R1 flashes.
3. Press the Down key to select the parameter
R2. The parameter R 2 flashes.
4. Confirm with Enter. The associated value in
kΩ flashes.
5. Use the Up or Down key to set the
appropriate response value. Confirm with
Enter. R 2 flashes.
6. You can exit the menu by:
• pressing the Enter key for more than 1.5
seconds to reach the next higher level
• or selecting the menu item ESC and
confirming with Enter to reach the next
higher level.
Menu Parameter setting
item
AL Response values R
requesting and setting
out Fault memory activate or deactivate,
Select N/O or N/C operation
for K1, set BMS address
t Setting the start-up delay t and
response delay t
SEt Enabling or disabling password
protection, changing the password;
Reestablish the factory settings,
service menu SyS blocked
InF Calling up hardware and software
versions
ESC Move to the next higher menu level
(R 2). Proceed as
an2
/ R
an1 an2
on
