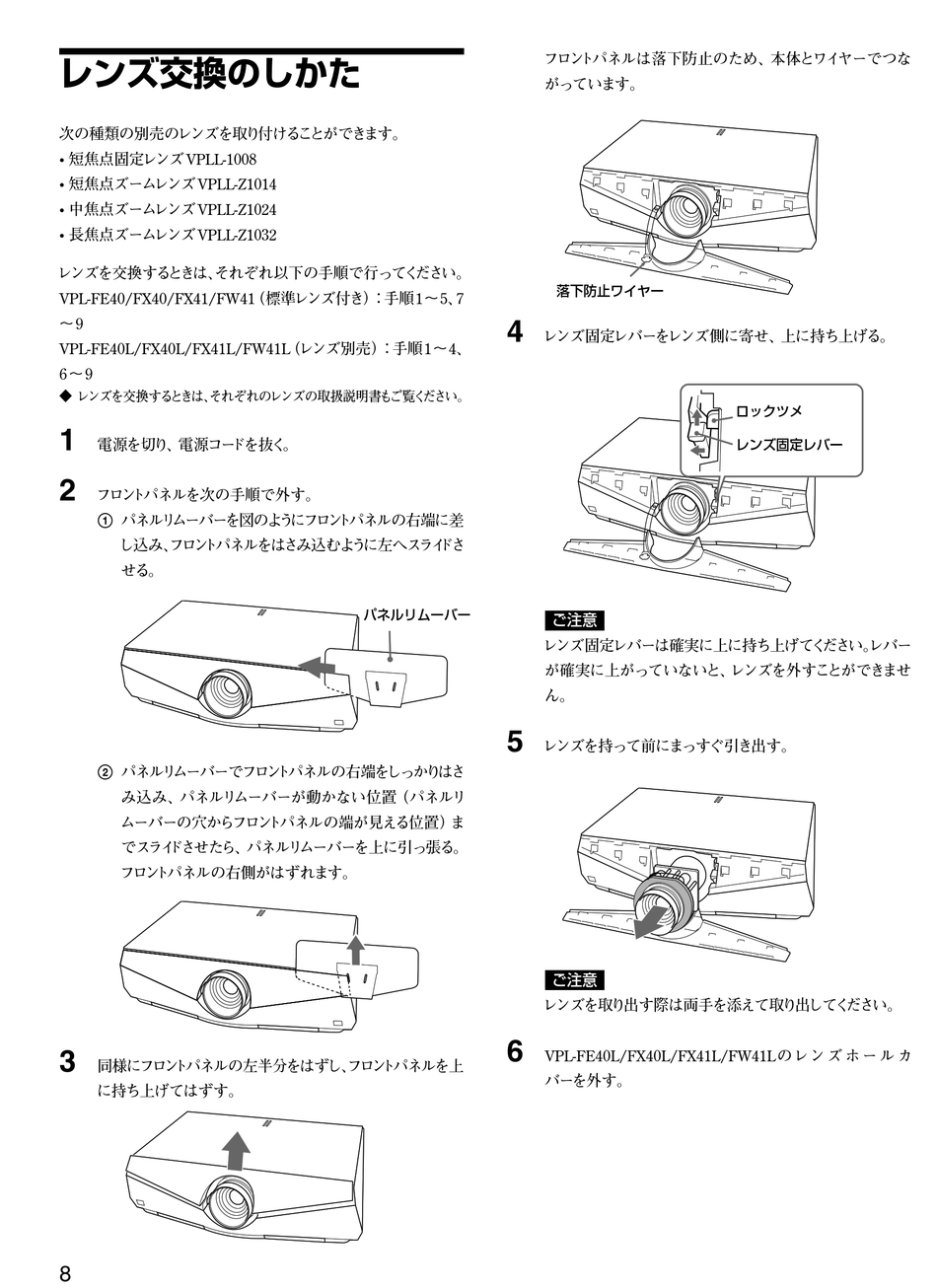

レンズ交換のしかた
次の種類の別売のレンズを取り付ける こ とができます。
• 短焦点固定レンズ VPLL-1008
• 短焦点ズームレンズ VPLL-Z1014
• 中焦点ズームレンズ VPLL-Z1024
• 長焦点ズームレンズ VPLL-Z1032
レンズを交換する と きは、 それぞれ以下の手順で行ってく ださい。
VPL-FE40/FX40/FX41/FW41 （標準レンズ付き） ：手順1∼5、 7
∼ 9
VPL-FE40L/FX40L/FX41L/FW41L （レンズ別売） ：手順1∼4、
6 ∼ 9
◆ レンズを交換する と きは、 それぞれのレンズの取扱説明書もご覧く ださい。
1
電源を切り、電源コー ドを抜く 。
2
フロン トパネルを次の手順で外す。
1 パネルリ ムーバーを図のよ う にフロ ン ト パネルの右端に差
し込み、 フロン トパネルをはさみ込むよ う に左へス ライ ド さ
せる。
2 パネルリ ムーバーでフロ ン トパネルの右端を しっかり はさ
み込み、パネルリ ムーバーが動かない位置（パネルリ
ムーバーの穴からフロン トパネルの端が見える位置） ま
でスライ ドさせたら、パネルリ ムーバーを上に引っ張る。
フロン トパネルの右側がはずれます。
3
同様にフロン トパネルの左半分をはずし、 フロ ン ト パネルを上
に持ち上げてはずす。
8
フロン トパネルは落下防止のため、本体とワイ ヤーでつな
がっています。
4
レンズ固定レバーをレンズ側に寄せ、上に持ち上げる。
パネルリムーバー
レンズ固定レバーは確実に上に持ち上げてく ださい。 レバー
が確実に上がっていないと、 レンズを外すことができませ
ん。
5
レンズを持って前にまっすぐ引き出す。
レンズを取り出す際は両手を添えて取り出してく ださい。
6
落下防止ワイヤー
ご注意
ご注意
VPL-FE40L/FX40L/FX41L/FW41L のレン ズ ホ ー ル カ
バーを外す。
ロックツメ
レンズ固定レバー
