РЕСИВЕР
c 0,75L до 9L
12L
НАПОМИНАНИЕ
Для сохранения качества продукции TECUMSEH EUROPE и
обеспечения ее надлежащей работы рекомендуется:
- обеспечить защиту корпуса во время пайки трубок,
- выполнять пайку в азоте,
- теплоизолировать всасывающий трубопровод до входа
компрессора. Используемый материал должен обладать
противоконденсационными свойствами.
По холодильным подключения см. приложение 1,
страница 30-31
Обратите внимание на правильную изоляцию всасывающего
трубопровода для ограничения перегрева на всасывании. Для
низкотемпературного оборудования, рекомендуется изоляция с
минимальной тощиной 19 мм.
Рекомендуется связывать трубопроводы виниловой клейкой
лентой и закреплять их при помощи хомутов на стене, а трассу
кабеля проводить согласно стандарту NF C 15-100, и отдельно от
холодильной линии.
Общие правила проэктирования
трубопроводов SIL RG
Всасывающий трубопровод :
Основная функция заключается в возврате в компресор пара,
который образовывается в испарителе. Как правило, всасывающий
трудобпровод расчитывается для минимизации потерь.
Нагнетательный трубопровод :
Маслоотделитель, расположенный на выходе компрессора,
гарантирует возврат масла.
расположенные до отделителя и компрессора,
уменьшить разницу давления во время пуска и не допустить
проникновение жидкой фазы хладагента во время остановки.
Жидкостной трубопровод:
Следует минимизировать потери мощности. Все встроенные
компоненты на жидкостном канале (фильтр-осушитель,
соленоидный вентиль, смотровое стекло...) создают некоторые
потери, которые могут быть существенными.
Конструкция ротационных
дополнительно добавлять или стравливать масло.
| Инструкция по монтажу
ЖИДКОСТНОЙ ВЕНТИЛЬ
с 70 до 85 Nm
с 114 до 126 Nm

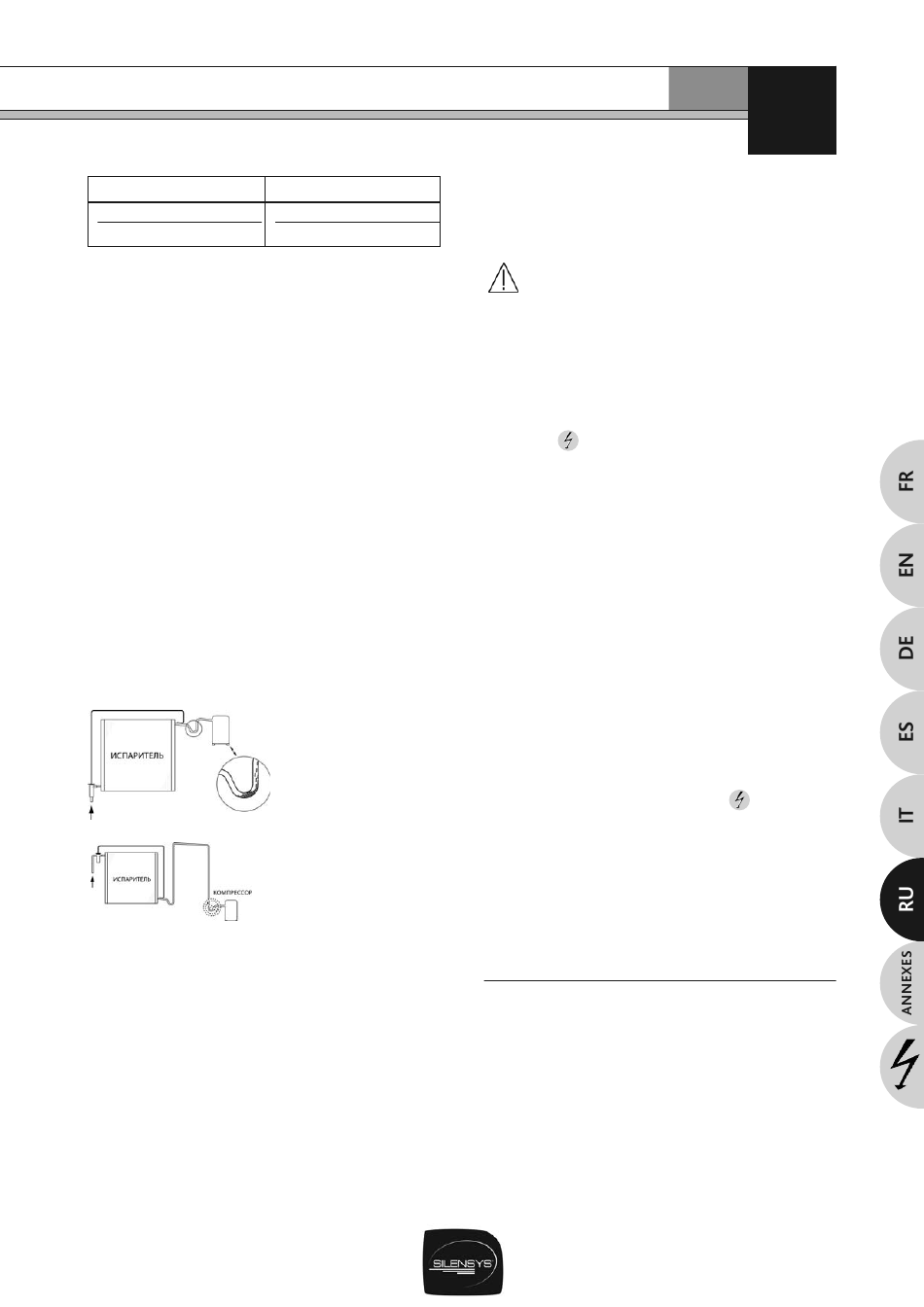

- В случаях, когда компрессор
располагается выше
испарителя: необходимо
обеспечить для восходящих
трубопроводов необходимую
скорость достаточную для
поднятия масла в верхние
части.
- С случаях, когда компрессор
располагается ниже или на
уровне испарителя:
рекомендуется проэктировать
верхнюю точку всасывающего
трубопровода выше верхней
части испарителя.
Два обратных клапана,
позволяют
компрессоров не позволяет
■ 3.8. Электрические подключения
НАПОМИНАНИЕ
Для сохранения качества продукции TECUMSEH EUROPE и
обеспечения ее надлежащей работы рекомендуется:
проводить все электромонтажные работы при
отключенной сети. Все электроподсоединения на
местах дожны соответствовать стандарту NF C15-
100 во Франции или действующим стандартам в
странах монтажа оборудования (IEC 60204/IEC
60335). Согласно IEC 60335, класс загрязнения - 3.
- Проверить совместимость напряжения питания установки с
напряжением питания агрегата (см. фирменный щиток).
- Проверить соответствие электрической схемы агрегата и
установки.
- Рассчитать размеры соединительных кабелей (мощность,
управление ), исходя из характеристики установленного
агрегата.
- Линия электропитания должна быть защищена и включать в свой
состав линию заземления.
- Электрические подключения выполнять в соответствии с
местными стандартами и требованиями, предъявляемыми к
электропроводке.
- При замене элементов проверить непрерывность заземления.
- На линии электропитания агрегатов со спиральными
компрессорами, рекомендуется добавить контроллер фазы.
В качестве теплового реле, строго следует использовать
поставляемый вместе с компрессором реле, даже если другая
модель кажется также может подойти.
Все компрессоры TECUMSEH EUROPE защищены внешним или
встроенным предохранительным органом, который реагирует как
на температуру так и на ток. Как предохранительный орган, он
должен отключать компрессор при недопустимых для него
диапозонах работы, определенными TECUMSEH EUROPE.
■ 3.9. Подключение
электрокомпонентов
Для подключения электрокомпонентов см. электрическую схему
(см. документ Электрические данные Silensys
Для маленьких и средних моделей, рекомендуется подсоединить
питающий кабель до крепления на стену.
- Подключить все установленные на оборудование приборы
регулировки и защиты.
- Зафиксировать кабель(и) при помощи кабельных зажимов,
предусмотренных для этого на агрегате.
- После выполнения проводки проводов закрыть электрический
отсек.
4- ПУСК
Компрессоры расчитаны для
температурой окружающей среды 46°C. Не превышайте эту
температуру.
При оптимизации количества необходимого хладагента следует
выполнять профессиональные требования, выдвигаемые к
холодильному оборудованию.
При различных условий эксплуатации не допускается выходить за
допустимое максимальное давление (см маркировку).
Если есть трубопроводы с единственной стенкой между водой и
хладагентом (например водяной конденсатор), то в случае утечки
через эту стенку происходит утечка хладагента и проникновение
воды в систему, что создает эффект пара.
Без защитного органа, компрессор поведет себя как генератор
пара, а перегрев двигателя создаст значительно повысит
366430 / 04.2013_b
).
работы с максимальной
25/40
