6.2 Connexion de l'amplificateur

Si le câble fait plus de 30 m de long, utiliser un amplificateur pour assurer
des valeurs de signal correctes.

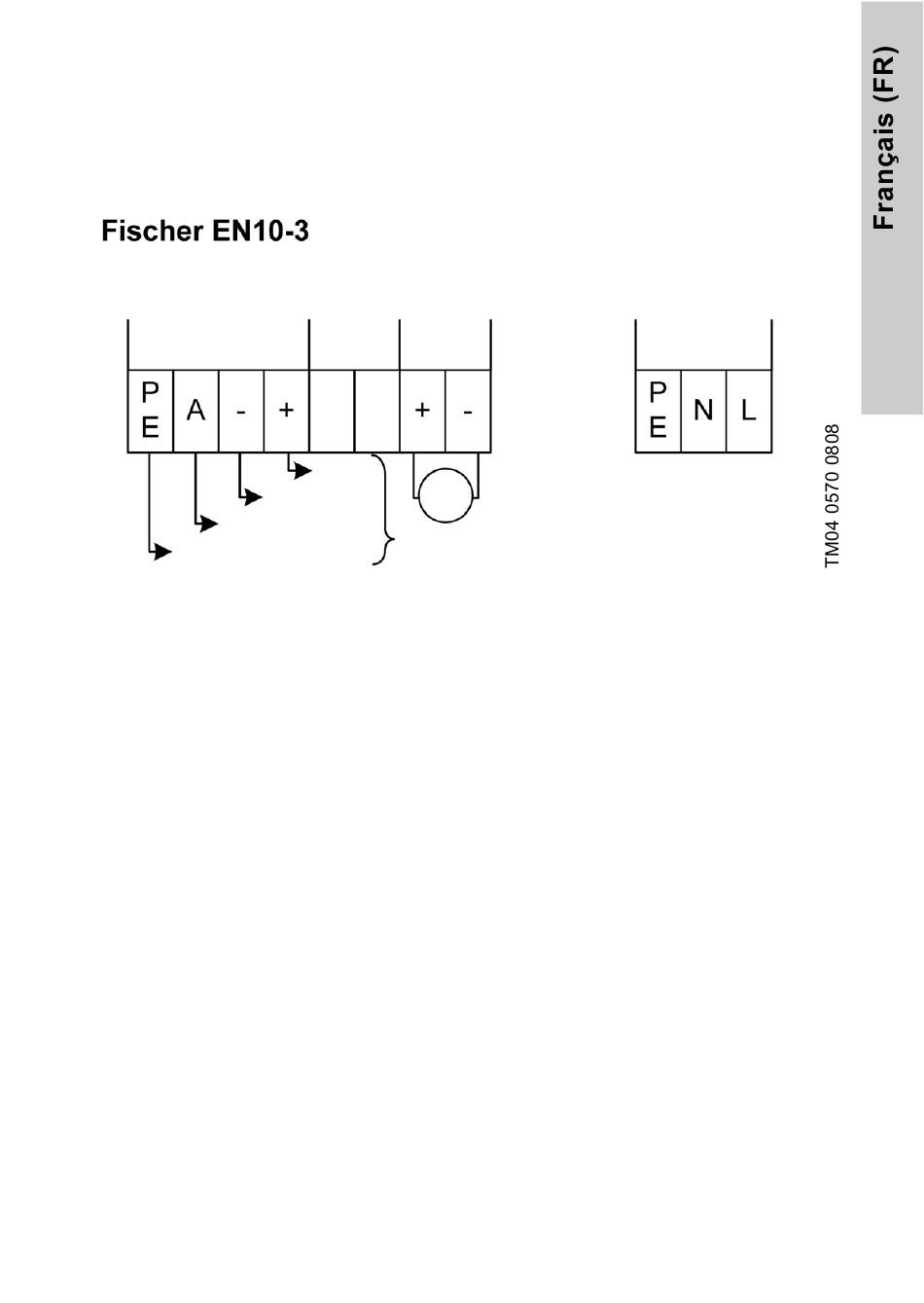

Connecter l'amplificateur selon le schéma ci-dessous :
230 VAC
Sortie
Entrée cap-
Marron
mA Câble à la commande
Jaune
Vert
Câble du capteur DPI
Blindage
Fig. 5 Schéma de câblage pour l'amplificateur
57
