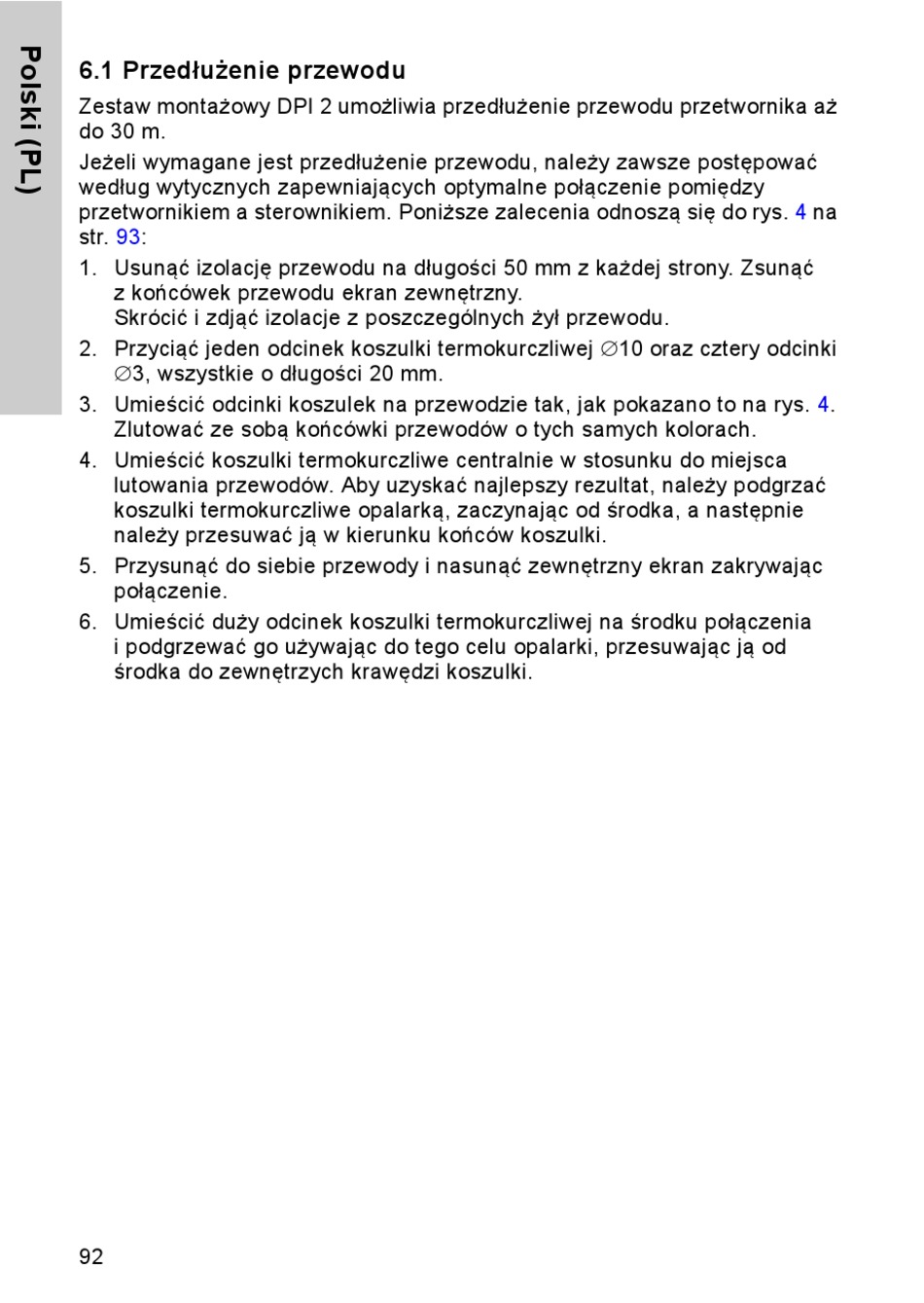

6.1 Przedłużenie przewodu
Zestaw montażowy DPI 2 umożliwia przedłużenie przewodu przetwornika aż
do 30 m.
Jeżeli wymagane jest przedłużenie przewodu, należy zawsze postępować
według wytycznych zapewniających optymalne połączenie pomiędzy
przetwornikiem a sterownikiem. Poniższe zalecenia odnoszą się do rys.
str. 93:
1. Usunąć izolację przewodu na długości 50 mm z każdej strony. Zsunąć
z końcówek przewodu ekran zewnętrzny.
Skrócić i zdjąć izolacje z poszczególnych żył przewodu.
2. Przyciąć jeden odcinek koszulki termokurczliwej 10 oraz cztery odcinki
3, wszystkie o długości 20 mm.
3. Umieścić odcinki koszulek na przewodzie tak, jak pokazano to na rys. 4.
Zlutować ze sobą końcówki przewodów o tych samych kolorach.
4. Umieścić koszulki termokurczliwe centralnie w stosunku do miejsca
lutowania przewodów. Aby uzyskać najlepszy rezultat, należy podgrzać
koszulki termokurczliwe opalarką, zaczynając od środka, a następnie
należy przesuwać ją w kierunku końców koszulki.
5. Przysunąć do siebie przewody i nasunąć zewnętrzny ekran zakrywając
połączenie.
6. Umieścić duży odcinek koszulki termokurczliwej na środku połączenia
i podgrzewać go używając do tego celu opalarki, przesuwając ją od
środka do zewnętrzych krawędzi koszulki.
92
4 na
