6. Montaż
Przetwornik może być zamontowany z boku pompy lub na ścianie przy
pomocy dostarczonego wspornika montażowego.

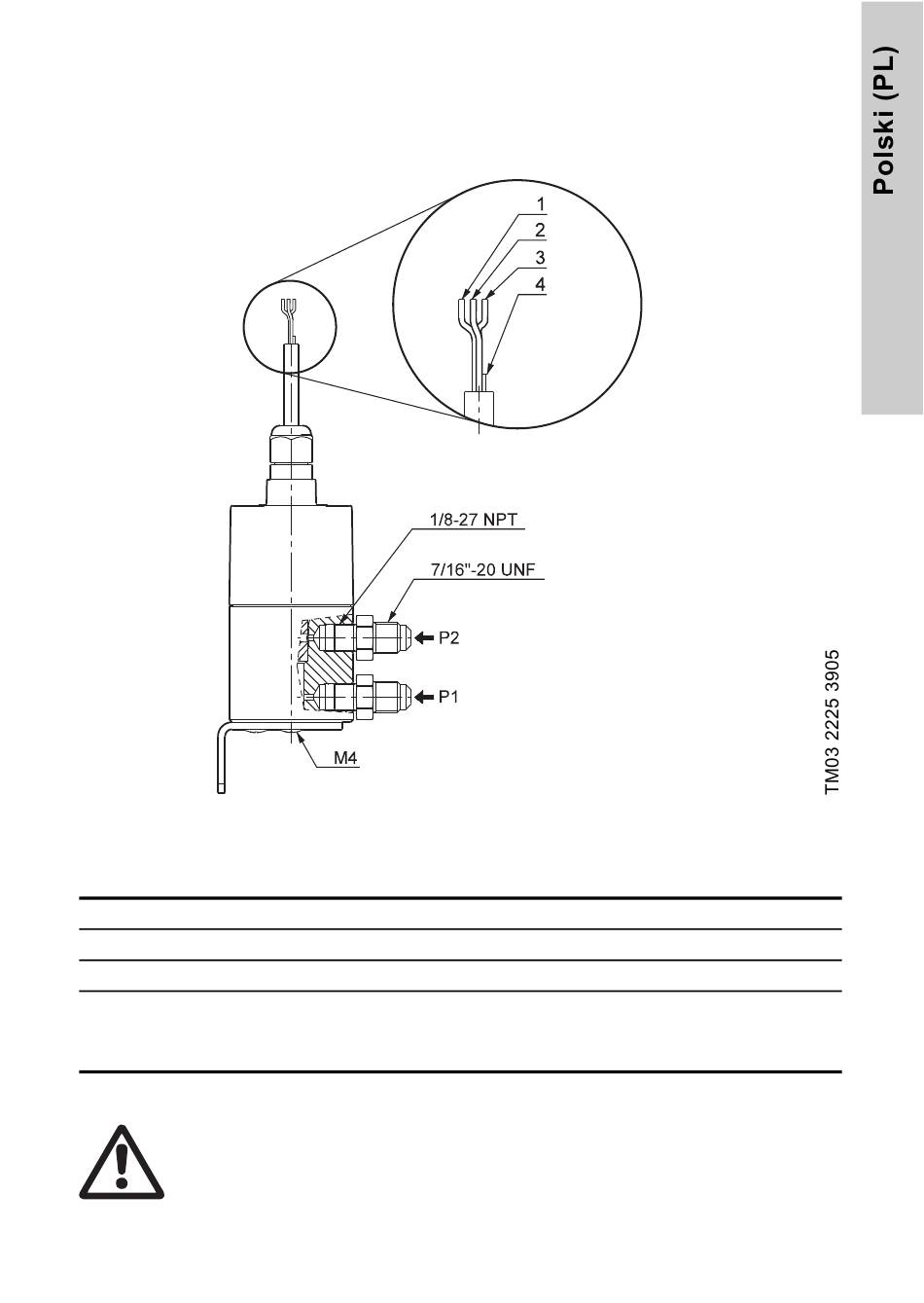

Rys. 3 Przyłączenia do DPI
Kabel DPI posiada cztery przewody (żyły):
1 Napięcie zasilania 12 - 30 V
2 GND (przewód uziemienia)
3 Przewód sygnałowy
Przewód testowy (może być odcięty podczas
4 montażu). Ten przewód nie może być
podłączony do napięcia zasilającego.
Do DPI należy podłączyć zasilanie z zabezpieczeniem
PELV (Protective Extra Low Voltage = bardzo niskie napięcie
ochronne) (EN 60335-1), gdzie GND podłączone jest do
uziemienia ochronnego. Dodatkowo, podłączyć do uziemienia
wspornik montażowy i/lub jedną lub dwie kapilary.
Brązowy
Żółty
Zielony
Biały
