7.2 Подключение усилителя
Если кабель длиннее 30 м, для обеспечения соответствующих значений
сигналов требуется усилитель.
Подключите усилитель согласно схеме, представленной ниже:
230 В AC
Выход
Вход датчика
Корич.
мA Кабель к контроллеру
Жёлтый
Зеленый
Кабель к датчику DPI
Экран

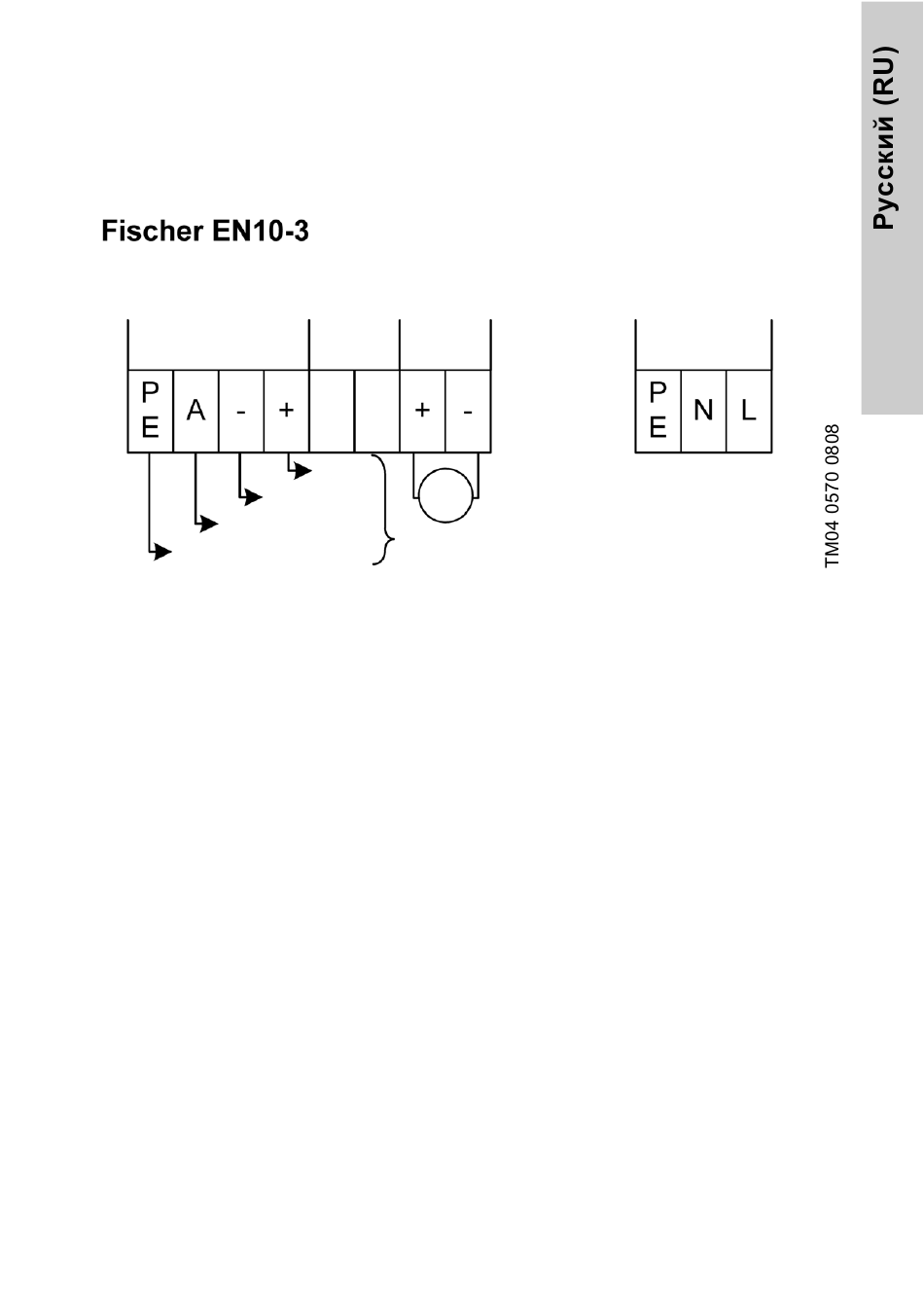

Рис. 5 Электросхема для подключения усилителя
105
