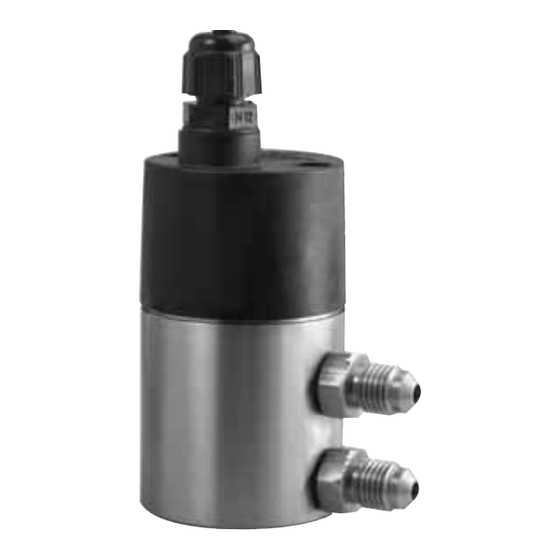

Grundfos DPI Montage- Und Betriebsanleitung
Differenzdrucksensoren
Verwandte Anleitungen für Grundfos DPI
Inhaltszusammenfassung für Grundfos DPI
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite Kennzeichnung von Hinweisen Lieferumfang und Handhabung Lieferumfang Handhabung Verwendungzweck Identifizierung Typenschild Funktion Montage Kabelverlängerung Anschließen eines Verstärkers Technische Daten Elektrische Daten Temperaturen Verschiedenes Service Entsorgung Warnung Diese Montage- und Betriebsanleitung enthält grundlegende Hinweise, die bei der Montage und dem Betrieb der Pumpe zu beachten sind. -
Seite 6: Kennzeichnung Von Hinweisen
Bitte beachten Sie die lokalen Vorschriften und die anerkannten Regeln der Technik für die Handhabung elektronischer Geräte. 3. Verwendungzweck Der Grundfos Differenzdrucksensor, Typ DPI, wird für die Messung von Differenzdrücken verwendet. Bei einer nicht bestimmungsgemäßen Verwendung des Sensors oder einer Verwendung, die nicht den Vorgaben des... -
Seite 7: Identifizierung
4. Identifizierung 4.1 Typenschild GRUNDFOS DIRECT SENSORS DPI P: 0... +XX bar 12-30 VDC, 37mA 4-20 mA Psyst. max: 16 bar Brown : + Temp. -10 +70°C Yellow : - P1-P2 max. 16 bar Green : out P2-P1 max. 10 bar... -
Seite 8: Funktion
Flanschen auf der Saug- und der Druckseite einer Pumpe handeln. Abb. 2 DPI Sensor mit Position von P1 und P2 Den Sensor an die dafür vorgesehenen Druckmessstutzen der Pumpenflan- sche oder an anderen Messstellen im System anschließen. Dafür 7/16"-20 UNF-Kupferkapillarrohre verwenden. -
Seite 9: Montage
Mittels der mitgelieferten Konsole kann der Sensor direkt an eine Pumpe oder an eine Wand montiert werden. Abb. 3 Anschlüsse des Grundfos DPI Sensors Das Anschlusskabel des Grundfos DPI Sensors ist 4-adrig: 12 - 30 V Spannungsversorgung braun GND (Erdungsleitung) -
Seite 10: Kabelverlängerung
6.1 Kabelverlängerung Der DPI-Satz 2 ermöglicht eine Verlängerung des Sensorkabels auf mehr als 30 m. Ist eine Verlängerung des Kabels erforderlich, sind die nachfolgenden Anweisungen zu befolgen, um eine optimale Verbindung zwischen Sensor und Steuergerät zu gewährleisten. Bei der Beschreibung der Vorgehens- weise wird Bezug genommen auf die Abb. - Seite 11 Alle Maßangaben in mm. 1 x ø10 x 20 mm 4 x ø3 x 20 mm Abb. 4 Verbinden der Kabel...
-
Seite 12: Anschließen Eines Verstärkers
Ist das Kabel länger als 30 m, ist zur Gewährleistung eines korrekten Signal- werts ein Verstärker zu verwenden. Der Verstärker ist entsprechend des nachfolgenden Schaltplans anzuschließen: Sensorein- Aus- gang 230 VAC gang braun Kabel zum Steuergerät gelb grün DPI-Sensorkabel Schirm Abb. 5 Schaltplan für Verstärkeranschluss... -
Seite 13: Technische Daten
Bei defektem Sensor, kompletten Sensor austauschen. 9. Entsorgung Dieses Produkt sowie Teile davon müssen umweltgerecht entsorgt werden: 1. Nutzen Sie die öffentlichen oder privaten Entsorgungsgesellschaften. 2. Ist das nicht möglich, wenden Sie sich bitte an die nächste Grundfos Ges- ellschaft oder Werkstatt. Technische Änderungen vorbehalten.
