5. Fonction

Le capteur mesure la pression différentielle entre la haute pression (P1) et la
basse pression (P2). Il peut par exemple s'agir de pression différentielle
entre les brides des côtés aspiration et refoulement d'une pompe.

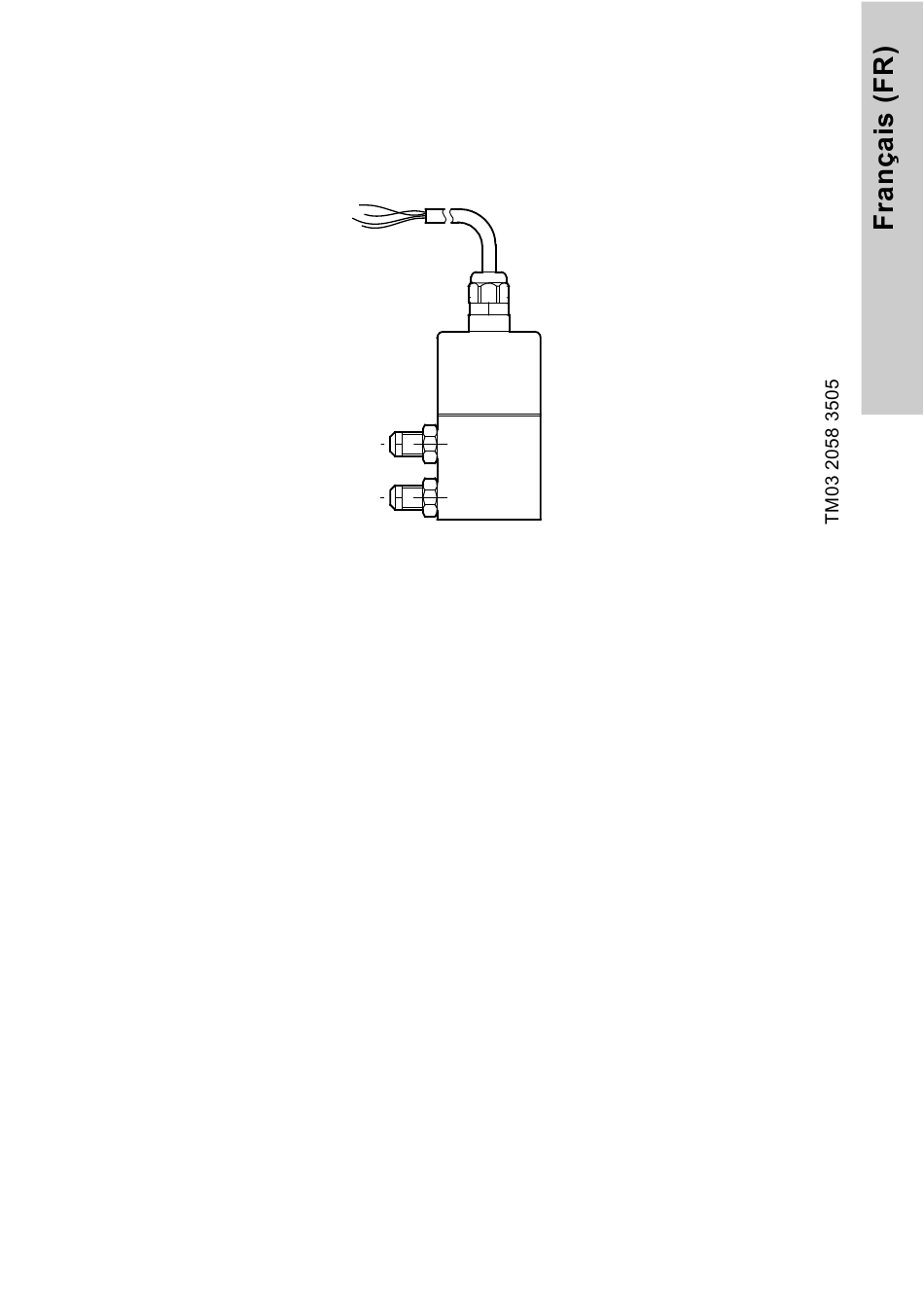

Fig. 2 DPI avec l'emplacement de P1 et P2
Connecter le capteur aux prises des manomètres des brides de pompe ou à
d'autres points de mesure dans le système à l'aide de tubes capillaires en
cuivre 7/16"-20 UNF.
La mesure de la pression est effectuée par une puce en silicone dotée d'un
revêtement spécial développé par Grundfos.
Le signal du capteur est envoyé à un contrôleur externe ou à un contrôleur
de moteur.
Le capteur est alimenté à partir d'une tension d'alimentation externe ou
directement à partir du bornier du moteur.
P2
P1
