Montagem
POWER
X10
2 1
3 4
4. Ligue a blindagem nos dois lados do cabo do bus
diretamente na caixa do conector (caixa EMV) quando
você usar cabos e conectores não confeccionados
com a caixa metálica. Desta maneira você estará
protegendo as linhas de dados contra interferências.
Assegure-se de que a caixa do conector está
firmemente unido com a caixa da acoplagem de bus.
Correntes de compensação:
Para evitar correntes compensatórias sobre a
blindagem da acoplagem de bus será necessária,
entre os aparelhos, uma linha compensatória de
potencial de, no mínimo 10 mm
Cabos de bus:
O cabo EtherCAT precisa, no mínimo, cumprir os
requisitos da categoria CAT5e e deve ser um cabo
duplo blindado (S/STP), com comprimento máximo
de 100 m.
6.3.4 Conectar a alimentação de lógica e de
carga da acoplagem de bus
Através do conector do aparelho X10 (POWER) são
abastecidas as válvulas e a acoplagem de bus.
Quando você acoplar a alimentação da lógica e carga da
acoplagem de bus, você deverá assegurar a alocação de
pinos mostrada na tabela 6.

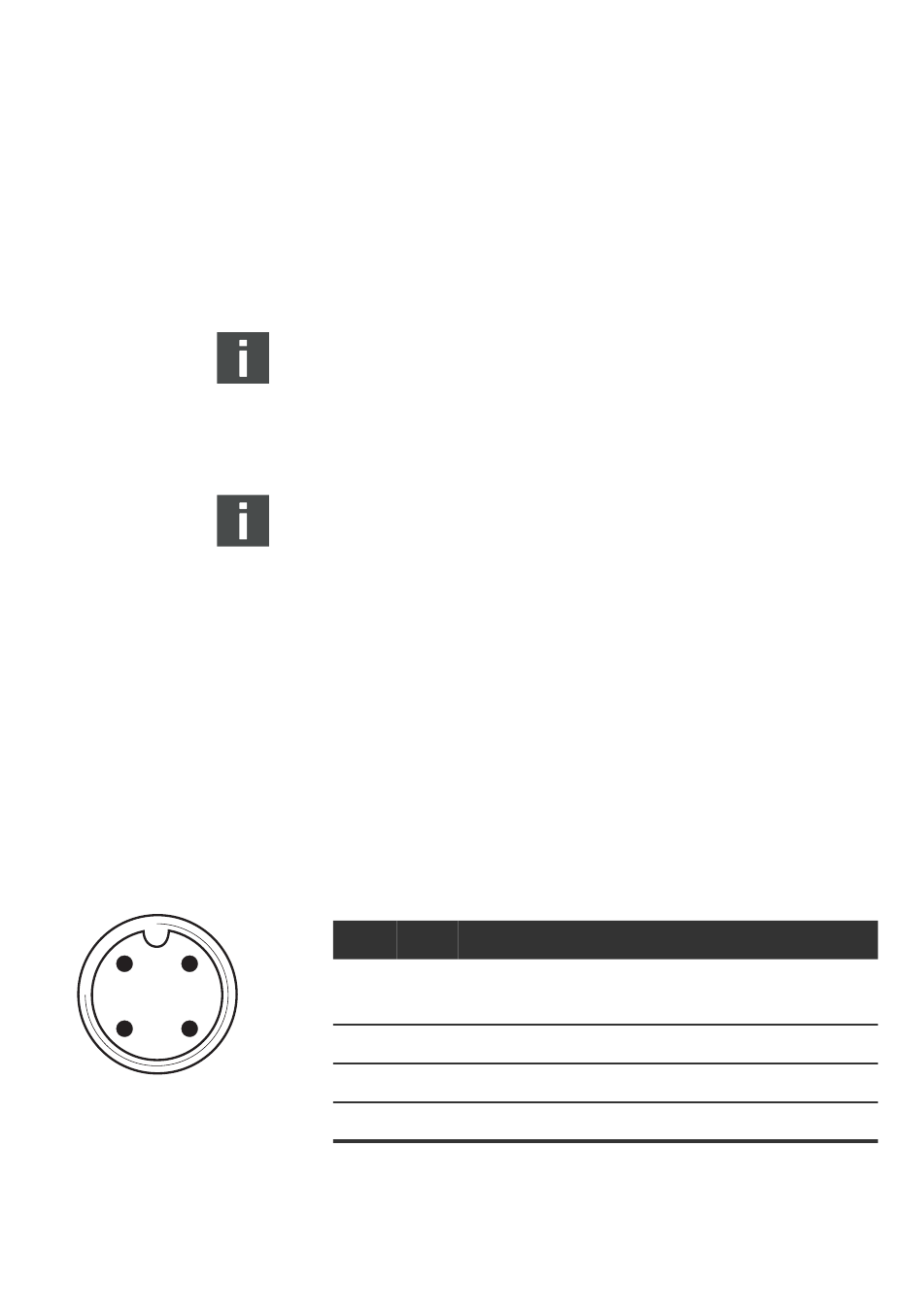

Tabela 6: Alocação do conector do aparelho
X10 (POWER), M12, A-codificado
Pino X10 Alocação
1 U Alimentação de tensão lógica da
L
acoplagem de bus
2 U Alimentação de tensão das válvulas
Q1
3 OV Massa para U
4 U Alimentação de tensão das válvulas
Q2
1)
A tensão de alimentação (pino1) tem que ser protegida com
uma proteção externa (500 mA, F).
2)
Ambas as correntes de alimentação (pino2, pino4) precisam
sempre ser protegidas com uma proteção externa (3 A, F).
2
.
1)
U e U
L, Q1 Q2
2)
2)
