AVENTICS | EtherCAT | R412012792–BDL–003–AA
Técnica de conexão e aplicação de conectores
correspondem às indicações da diretriz técnica.

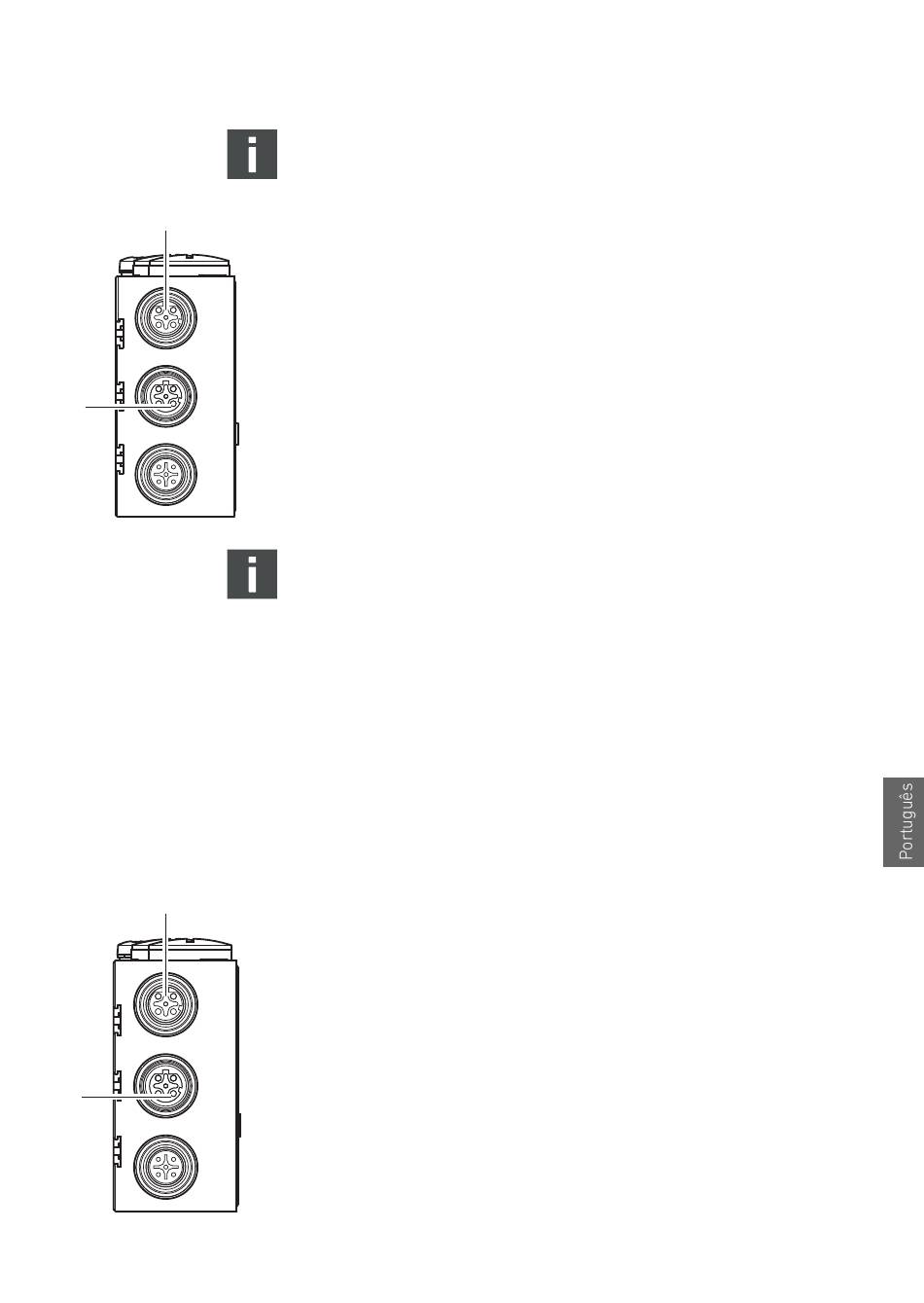

6.3.2 Conectar a acoplagem de bus como
estação intermediaria
1. Faça a correta alocação de pinos de suas conexões de
embutir se você não usar uma linha confeccionada
(ver tabela 5 na página 62).
2. Conecte a linha de bus de entrada no conector X71
(BUS IN) em (1).
3. Conecte a linha de bus de saída no conector X72
(BUS OUT) em (2).
O cabo EtherCAT precisa, no mínimo, cumprir os
requisitos da categoria CAT5 e deve ser um cabo
duplo blindado (S/STP), com comprimento máximo
de 100 m.
4. Conecte a blindagem nos dois lados do cabo do bus
diretamente na caixa do conector (caixa EMV) quando
não estiver usando cabos confeccionados e
conectores com caixa metálica. Desta forma você
protege as linhas de dados contra interferências.
Desta maneira você estará protegendo as linhas de
dados contra interferências.
Assegure-se de que a caixa do conector está
firmemente unido com a caixa da acoplagem de bus.
6.3.3 Acoplagem de bus deve ser ligada como
última estação
1. Faça a correta alocação de pinos de suas conexões de
embutir se você não usar uma linha confeccionada
(ver tabela 5 na página 62).
2. Conecte a linha de bus de entrada no conector X71
(BUS IN) em (1).
3. Aplique na caixa do aparelho (2) não usada uma
tampa de proteção M12, a fim de assegurar a
proteção IP (ver capítulo "Peças de reposição e
acessórios" na página 85).
