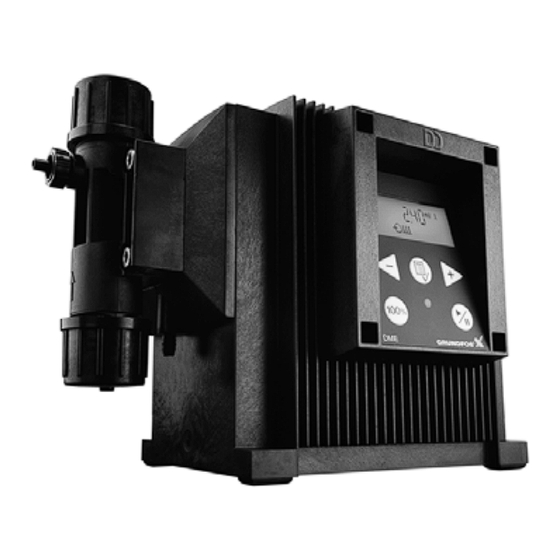

Seite 1 GRUNDFOS INSTRUCTIONS DME, A (2-48 l/h) Installation and operating instructions...
Seite 2 GR Δήλωση Συμμόρφωσης Wir, Grundfos, erklären in alleiniger Verantwortung, dass die Produkte Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα DME, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien προϊόντα DME στα οποία αναφέρεται η παρούσα δήλωση, des Rates zur Angleichung der Rechtsvorschriften der EU- συμμορφώνονται...
Seite 3: Istruzioni Di Installazione E Funzionamento
Installation and operating instructions Montage- und Betriebsanleitung Notice d’installation et d’entretien Istruzioni di installazione e funzionamento Instrucciones de instalación y funcionamiento Instruções de instalação e funcionamento Οδηγίες εγκατάστασης και λειτουργίας Installatie- en bedieningsinstructies Monterings- och driftsinstruktion Asennus- ja käyttöohjeet Monterings- og driftsinstruktion...
Seite 4: Inhaltsverzeichnis
CONTENTS 1. General description Page The Grundfos DME dosing pump is a self-priming di- aphragm pump. General description Applications The pump consists of: Type key • a cabinet incorporating the drive unit and elec- Technical data tronics, Mechanical data • a dosing head with back plate, diaphragm,...
Seite 5: Type Key
1.2 Type key (Cannot be used for pump configuration.) Example: DME 2-18 A-PP/E/C-F-3 1 1E F Pump range DME .. Code Mains plug EU (Schuko) Maximum pressure [bar] USA, CAN Control variant Code Standard Standard + alarm relay Standard + Profibus Connection, Standard + GENIbus Code...
Seite 6: Technical Data
2. Technical data 2.1 Mechanical data DME 2 DME 8 DME 12 DME 19 DME 48 Maximum capacity without anti-cavitation * [l/h] 18.5 Maximum capacity with anti-cavitation * [l/h] 14.5 Maximum pressure [bar] Maximum stroke rate per minute [stroke/min.] Maximum suction lift during operation [m]...
Seite 7: Dimensions
2.4 Dimensions 3.3 Installation of pump See dimensions at the end of these instructions. • See also the installation example in section 3.4. All dimensions are in mm. • Note: The dosing head may contain water from the factory test. If a liquid which must not come into contact with water is to be dosed, it is recom- 3.
Seite 8: Installation Example
Fig. 2 The DME pump can be installed in many different ways. The sketch below shows an example with side- fitted control panel. The tank is a Grundfos chemical tank with a Grundfos level control unit. 3.5 Electrical connection • The electrical connection of the pump should be carried out by qualified persons in accordance with local regulations.
Seite 9: Connection Overview
3.6 Connection overview Fig. 3 Alarm relay (control variant “AR” only) “NO” black “NC” blue “Com” brown Control cable, Level cable, see table below see table below Empty tank Low level Control input: Number / colour 1 / brown 2 / white 3 / blue 4 / black 5 / grey...
Seite 10: Functions
4. Functions 4.1 Control panel Fig. 4 LCD display, see section 4.7 ml/h Navigation/ Navigation/ settings, settings, see section 4.7 see section 4.7 Maximum capacity (priming), see section 4.3 Menu, 100% see section 4.7 On/off button, see section 4.7 Green indicator light, see section 4.5 indicator light,...
Seite 11: Start/Stop Of Pump
4.2 Start/stop of pump The functions of the indicator lights and the built-in alarm relay appear from the table below: The pump can be started/stopped in two different ways: Alarm Green Dis- Condition • Locally on the pump control panel. play output •...
Seite 12: Fieldbus Communication
4.6 Fieldbus communication The pump can be configured for fieldbus applica- tions. The following bus types are available: Control variant Bus type Profibus GENIbus Separate instructions are supplied with each bus type.
Seite 13: Menu
4.7 Menu All menu items are described in the following sec- tions. When appears at a menu item, it means The pump features a user-friendly menu which is ac- that this item is activated. By selecting “RETURN” tivated by pressing the button.
Seite 14: Operating Modes
Setting range: 4-20 mA DME 2: 0.000018 ml/pulse - 5 ml/pulse DME 8: 0.000069 ml/pulse - 15 ml/pulse DME 12: 0.000111 ml/pulse - 24 ml/pulse DME 19: 0.000204 ml/pulse - 37 ml/pulse DME 48: 0.00530 ml/pulse - 96 ml/pulse [mA]...
Seite 15 Fig. 9 Value according to analog signal If 4-20 mA or 20-4 mA is selected and the signal falls below 2 mA, the pump will indicate a fault. This situa- tion occurs if the connection is interrupted, for in- stance if the wire is damaged. Change the analog mode as illustrated in fig.
Seite 16: Timer
0.23 ml/batch - 5 l/batch Set NX value DME 8: 0.69 ml/batch - 15 l/batch in minutes DME 12: 1.11 ml/batch - 24 l/batch DME 19: 2.04 ml/batch - 37 l/batch DME 48: 5.3 ml/batch - 96 l/batch Only values corresponding to complete dosing strokes (according to the calibration factor) can be selected.
Seite 17: Batch
4.13 Batch Fig. 14 The pump is dosing the set quantity in batches at the maximum capacity or the set maximum capacity, see section 4.15. The quantity is dosed every time the pump receives an external pulse. If the pump receives new pulses before the previous batch is performed, these pulses will be ignored.
Seite 18: Capacity Limitation
4.15 Capacity limitation Fig. 17 This function offers the possibility of reducing the maximum pump capacity (MAX CAP). It influences the functions in which the pump is normally operating at maximum capacity. Under normal operating conditions, the pump cannot operate at a capacity which is higher than the one stated in the display.
Seite 19: Resetting
4.17 Resetting Note: The calibration is also set back to the default setting. This means that a new calibration is required When “DEFAULT” is activated, the pump will return when the “DEFAULT” function has been used. to the factory settings. Fig.
Seite 20: Input Setup
Fig. 20 Operating display Operating display Operating display without changes 4.20 Input setup For the analog input, one of the following signal types can be selected: Fig. 21 shows all possible settings. • 4-20 mA (default), The level and stop inputs can be changed from NO •...
Seite 21: Measuring Units
4.21 Measuring units US measuring units: • In manual and analog modes, set the quantity to It is possible to select metric units (litre/millilitre) or be dosed in gallons per hour (gph). US units (gallons/millilitre). • In pulse mode, set the quantity to be dosed in Metric measuring units: ml/pulse.
Seite 22: Dosing Monitoring
4.22 Dosing monitoring A dosing monitor is available as an accessory. Sepa- rate instructions are supplied with the monitor. Fig. 23 Dosing stroke measured Monitor mounted on the suction side of the pump The dosing monitor is designed to monitor the dosing of liquids which may cause gas accumulation in the dosing head, thus stopping the dosing process even if the pump is still operating.
Seite 23: Control Panel Lock
4.23 Control panel lock If a wrong code is entered, “LOCKED” will appear in the display for 2 seconds, followed by “_ _ _ _”. A It is possible to lock the buttons on the control panel new code must be entered. If the entering of a code to prevent malfunction of the pump.
Seite 24: Start-Up
5. Start-up Step Action Connect the hoses/pipes: • Connect the suction and dosing tubes/pipes to the pump. • Connect a tube to the vent valve, if required, and lead the hose to the tank. Switch on the electricity supply: • The display is on. •...
Seite 25: Calibration
6. Calibration It is important that the pump is calibrated after instal- lation to ensure that the correct value (ml/h or l/h) appears in the display. The calibration can be carried out in three different ways: • Direct calibration (recommended). The dosed quantity of 100 strokes is measured di- rectly.
Seite 26: Direct Calibration
DME 19: approx. 500 ml DME 8: approx. 150 ml DME 48: approx. 1000 ml DME 12: approx. 250 ml 4. Read and note the quantity Q 5. Place the suction tubing in the graduated glass. 6. Go to the calibration menu, see section 4.7.
Seite 27: Indirect Calibration
To use the values, the following must be fulfilled: • The viscosity and density of the liquid to be dosed must not differ considerably from water at 20°C. • A Grundfos installation kit or corresponding foot valve, injection valve and hose diameter must be used.
Seite 28: Check Calibration
7. Read and note the quantity in the chemical tank. fied as contaminated. 8. Calculate the dosed quantity in ml and the If Grundfos is requested to service the pump, it must number of dosing strokes performed during the be ensured that the pump is free from substances operating period.
Seite 29: Fault Finding Chart
2. In case such waste collection service does not exist or cannot handle the materials used in the product, please deliver the product or any haz- ardous materials from it to your nearest Grundfos company or service workshop. Subject to alterations.
Seite 30: Sicherheitshinweise
INHALTSVERZEICHNIS Wartung Service Seite Verunreinigte Pumpen Sicherheitshinweise Ersatzteile/Zubehör Allgemeines Störungsübersicht Kennzeichnung von Hinweisen Entsorgung Personalqualifikation und -schulung Gefahren bei Nichtbeachtung der Sicherheitshinweise 1. Sicherheitshinweise Sicherheitsbewusstes Arbeiten Sicherheitshinweise für den Betreiber/ Bediener 1.1 Allgemeines Sicherheitshinweise für Wartungs-, Diese Montage- und Betriebsanleitung enthält grund- Inspektions- und Montagearbeiten legende Hinweise, die bei Aufstellung, Betrieb und Eigenmächtiger Umbau und Ersatzteil-...
Seite 31: Sicherheitsbewusstes Arbeiten
Im einzelnen kann Nichtbeachtung beispielsweise 2. Allgemeines folgende Gefährdungen nach sich ziehen: Grundfos DME Dosierpumpen sind selbstansau- • Versagen wichtiger Funktionen der Anlage gende Membranpumpen. • Versagen vorgeschriebener Methoden zur War- Die Pumpe besteht aus: tung und Instandhaltung • einem Gehäuse mit Antrieb und Elektronik, •...
Seite 32: Typenschlüssel
2.2 Typenschlüssel (Kann nicht für Pumpenkonfiguration verwendet werden.) Beispiel: DME 2-18 A-PP/E/C-F-3 1 1E F Baureihe DME .. Code Netzstecker EU (Schuko) Max. Druck [bar] USA, CAN Steuerungsvariante Code Standard Standard + Störmelde- relais Standard + Profibus Anschluss Code Standard + GENIbus Saug-/Druckseite Schlauch 6/9 Schlauch 4/6...
Seite 33: Technische Daten
3. Technische Daten 3.1 Mechanische Daten DME 2 DME 8 DME 12 DME 19 DME 48 Max. Förderstrom ohne Anti-Kavitation * [l/h] 18,5 Max. Förderstrom mit Anti-Kavitation * [l/h] 14,5 Max. Druck [bar] Max. Hubfrequenz pro Minute [Hub/Min.] Max. Saughöhe während des Betriebes [m] Max.
Seite 34: Abmessungen
3.4 Abmessungen 4.3 Montage der Pumpe Siehe Abmessungen am Ende dieser Anleitung. • Siehe auch Installationsbeispiel in Abschnitt 4.4. Alle Angaben sind in mm. Der Dosierkopf kann Wasser von der werkseitigen Überprüfung enthalten. 4. Montage Bei der Dosierung von Medien, die mit Wasser nicht in Berührung kommen Achtung dürfen, empfiehlt es sich, mit der...
Seite 35: Installationsbeispiel
Abb. 2 zeigt ein Installationsbeispiel. Abb. 2 Die DME Dosierpumpe bietet eine Reihe von verschiedenen Einbaumöglichkeiten. Im Beispiel ist die Bedientastatur an der Seite der Pumpe montiert. Der Behälter ist ein Grundfos Chemikalienbe- hälter mit Niveaukontrolle. 4.5 Elektrischer Anschluss • Der elektrische Anschluss muss von einem Fach- mann in Übereinstimmung mit den örtlichen Vor-...
Seite 36: Schaltbild
4.6 Schaltbild Abb. 3 Störmelderelais (nur Steuerungsvariante “AR”) “NO” schwarz “NC” blau “Com” braun Steuerkabel, Niveaukabel, siehe untenstehende siehe untenstehende Tabelle Tabelle Behälter leer Niedriges Niveau Steuereingang: Nummer / Farbe 1 / braun 2 / weiß 3 / blau 4 / schwarz 5 / grau Beschreibung Funktion...
Seite 37: Funktionen
5. Funktionen 5.1 Bedientastatur Abb. 4 LCD-Display, siehe Abschnitt 5.7 Navigation/ ml/h Einstellung, Navigation/ siehe Abschnitt Einstellung, siehe Abschnitt Max. Leistung (Ansaugen), siehe Abschnitt Menü, 100% siehe Abschnitt Ein-/Aus-Taste, Grüne siehe Abschnitt Meldeleuchte, siehe Abschnitt Rote Meldeleuchte, siehe Abschnitt Anschluss Anschluss M12 Anschluss M12 Netzanschluss...
Seite 38: Ein-/Ausschalten Der Pumpe
5.2 Ein-/Ausschalten der Pumpe Die Funktionen der beiden Meldeleuchten und des eingebauten Störmelderelais gehen aus der nach- Es bestehen zwei Möglichkeiten zum Ein-/Ausschal- stehenden Tabelle hervor: ten der Pumpe: • Durch Drücken der Taste auf der Bedientastatur Stör- der Pumpe. melde- Grüne Rote...
Seite 39: Feldbuskommunikation
5.6 Feldbuskommunikation Die Pumpe kann für Feldbus-Applikationen konfigu- riert werden. Es besteht die folgenden Bustypen: Steuerungsvariante Bustyp Profibus GENIbus Eine separate Anleitung wird mit jedem einzelnen Bustyp mitgeliefert.
Seite 40: Menü
5.7 Menü Alle Menüpunkte sind in den folgenden Abschnitten beschrieben. Wird bei einem Menüpunkt ange- Die Pumpe hat ein anwenderfreundliches Menü, das zeigt, ist diese Funktion aktiviert. Wenn “ZURÜCK” durch Drücken der -Taste aktiviert wird. Alle irgendwo im Menü gewählt wird, schaltet die Pumpe Texte im Display werden in deutscher Sprache ge- automatisch auf das Betriebsdisplay ohne Änderun- zeigt.
Seite 41: Betriebsarten
• der eingestellten Menge pro Impuls. 4-20 mA Einstellbereich: DME 2: 0,000018 ml/Impuls - 5 ml/Impuls DME 8: 0,000069 ml/Impuls - 15 ml/Impuls DME 12: 0,000111 ml/Impuls - 24 ml/Impuls DME 19: 0,000204 ml/Impuls - 37 ml/Impuls DME 48: 0,00530 ml/Impuls - 96 ml/Impuls [mA]...
Seite 42 Abb. 9 Wert in Abhän- gigkeit des ana- logen Signals Falls 4-20 mA oder 20-4 mA gewählt wurde und das Signal 2 mA unterschreitet, wird eine Pumpenstö- rung angezeigt. Diese Situation kann vorkommen, falls die Verbindung unterbrochen ist, z.B. falls der Leiter beschädigt ist.
Seite 43: Timer
DME 2: 0,23 ml/Charge - 5 l/Charge DME 8: 0,69 ml/Charge - 15 l/Charge DME 12: 1,11 ml/Charge - 24 l/Charge DME 19: 2,04 ml/Charge - 37 l/Charge DME 48: 5,3 ml/Charge - 96 l/Charge Es können nur Werte gewählt werden, die komplet- ten Dosierhüben entsprechen (in Übereinstimmung...
Seite 44: Charge
5.13 Charge Abb. 14 Die Pumpe dosiert mit der maximalen Leistung oder der eingestellten maximalen Leistung die einge- stellte Menge in Chargen, siehe Abschnitt 5.15. Diese Menge wird jedes Mal dosiert, wenn die Pumpe einen externen Impuls empfängt. Falls die Pumpe neue Impulse empfängt, bevor die vorhergehende Charge beendet ist, werden diese Impulse ignoriert.
Seite 45: Leistungsbegrenzung
5.15 Leistungsbegrenzung Abb. 17 Diese Funktion ermöglicht eine Begrenzung der ma- ximalen Leistung der Pumpe (MAX.LEIST). Die Funktion wird auch auf die Funktionen einwirken, in denen die Pumpe normalerweise mit maximaler Leistung läuft. Unter normalen Betriebsbedingungen kann die Pumpe nicht mit einer Leistung laufen, die höher als der angegebene Wert ist.
Seite 46: Rückstellung
5.17 Rückstellung Wenn “DEFAULT” an einer beliebigen Stelle im Menü aktiviert wird, schaltet die Pumpe auf die werkseitigen Einstellungen zurück. Die Kalibrierung wird auch auf die Default-Einstellung zurückgestellt. Die Hinweis Pumpe fordert daher eine neue Kalibrie- rung, wenn die “DEFAULT”-Funktion verwendet worden ist.
Seite 47: Konfiguration Der Eingänge
Abb. 20 Betriebsdisplay Betriebsdisplay Betriebsdisplay ohne Änderungen 5.20 Konfiguration der Eingänge Für den analogen Eingang kann einer der folgenden Signaltypen gewählt werden: Abb. 21 zeigt die möglichen Einstellungen. • 4-20 mA (Default), Die Niveau- und Ausschalteingänge lassen sich von • 20-4 mA, NO (Schließer) in NC (Öffner) ändern.
Seite 48: Maßeinheiten
5.21 Maßeinheiten US Maßeinheiten: • Betriebsarten “Manuell” und “Analog”: Die Do- Es besteht die Möglichkeit, metrische Einheiten siermenge in Gallons pro Stunde (gph) einstellen. (Liter/Milliliter) oder US Einheiten (Gallons/Milliliter) zu wählen. • Betriebsart “Impuls”: Die Dosiermenge in ml/Im- puls einstellen. Die aktuelle Leistung ist in Gallons Metrische Maßeinheiten: pro Stunde (gph) angegeben.
Seite 49: Dosierüberwachung
5.22 Dosierüberwachung Ein Dosierwächter ist als Zubehör lieferbar. Eine se- parate Anleitung wird mit dem Dosierwächter gelie- fert. Abb. 23 Gemessener Dosierhub Saugseitige Montage des Dosierwächters Der Dosierwächter ist zur Überwachung der Dosie- rung von Flüssigkeiten vorgesehen, die Luftan- sammlungen im Dosierkopf verursachen können. Hierdurch kann die Dosierung unterbrochen werden, obwohl die Pumpe weiterläuft.
Seite 50: Sperren Der Bedientastatur
5.23 Sperren der Bedientastatur Bei der Eingabe eines falschen Codes erscheint “GESPERRT” 2 Sek. im Display und danach er- Die Tasten der Bedientastatur können gesperrt wer- scheint “_ _ _ _”. Ein neuer Code muss jetzt einge- den, um einen unzweckmäßigen Pumpenbetrieb zu geben werden.
Seite 51: Inbetriebnahme
6. Inbetriebnahme Stufe Vorgehensweise Schläuche/Rohre montieren: • Saug- und Dosierschläuche/-rohre auf die Pumpe montieren. • Schlauch (falls erforderlich) auf das Entlüftungsventil montieren und den Schlauch in den Behälter zurückführen. Versorgungsspannung einschalten: • Das Licht im Display leuchtet. • Die grüne Meldeleuchte blinkt (Pumpe ausgeschaltet). •...
Seite 52: Kalibrierung
7. Kalibrierung Es ist sehr wichtig, dass die Pumpe nach der Mon- tage kalibriert wird, damit die korrekte Menge (ml/h oder l/h) im Display angezeigt wird. Es bestehen drei verschiedene Methoden zur Kalib- rierung der Pumpe: • Direkte Kalibrierung (empfohlen). Die Dosiermenge von 100 Dosierhüben wird direkt gemessen.
Seite 53 DME 2: ca. 40 ml DME 19: ca. 500 ml DME 8: ca. 150 ml DME 48: ca. 1000 ml DME 12: ca. 250 ml 4. Q ablesen und aufschreiben. 5. Saugschlauch in den Messzylinder einführen. 6. Zum Kalibriermenü gehen, siehe auch Abschnitt 5.7.
Seite 54: Indirekte Kalibrierung
7.2 Indirekte Kalibrierung • Ein Grundfos Montagesatz oder ein entspechen- des Fußventil, Injektionsventil und Schlauch- Einer der Zusatzwerte in der nachstehenden Tabelle durchmesser müssen verwendet werden. und der werkseitige Kalibrierwert im Display addie- • Die Länge des Dosierschlauches darf 6 Meter ren.
Seite 55: Kontrollkalibrierung
Bei dieser Kalibriermethode wird der Kalibrierwert 9.1 Verunreinigte Pumpen dadurch berechnet, dass der Chemikalienverbrauch in einer bestimmten Periode abgelesen und mit der Bevor eine Pumpe für Servicezwecke an Grundfos Anzahl Dosierhübe in derselben Periode zusammen- zurückgeliefert wird, muss die Unbedenklichkeitsbe- gehalten wird.
Seite 56: Störungsübersicht
2. Falls eine solche Organisation nicht vorhanden ist, oder die Annahme der im Produkt verwende- ten Werkstoffe verweigert wird, kann das Produkt oder eventuelle umweltgefährdende Werkstoffe an die nächste Grundfos Gesellschaft oder Werk- statt geliefert werden. Technische Änderungen vorbehalten. .
Seite 57: Généralités
SOMMAIRE 1. Généralités Page La pompe de dosage Grundfos DME est une pompe à membrane auto-amorçante. Généralités Applications Elle se compose: Clé typologique • d’un boîtier contenant l’unité d’entraînement et Caractéristiques techniques l’électronique, Caractéristiques mécaniques • d’une tête de dosage avec socle, membrane, Caractéristiques électriques...
Seite 58: Clé Typologique
1.2 Clé typologique (à ne pas utiliser pour configurer la pompe) Exemple: DME 2-18 A-PP/E/C-F-3 1 1E F Gamme DME .. Code Fiche secteur EU (Schuko) USA, CAN Pression maximale [bars] Royaume-Uni Australie Variante de commande Code Suisse Standard Japon Standard + relais d’alarme Standard + Profibus...
Seite 59: Caractéristiques Techniques
2. Caractéristiques techniques 2.1 Caractéristiques mécaniques DME 2 DME 8 DME 12 DME 19 DME 48 Capacité maximale sans anti-cavitation * [l/h] 18,5 Capacité maximale avec anti-cavitation * [l/h] 14,5 Pression maximale [bars] Nombre de courses maximales [courses/min.] Hauteur maximale d’aspiration lors du fonctionnement Hauteur maximale d’aspiration lors de l’amorçage avec...
Seite 60: Dimensions
2.4 Dimensions 3.3 Installation de la pompe Voir les dimensions à la fin de cette notice. Toutes • Voir également l’exemple d’installation à la section les dimensions sont en mm. 3.4. • Nota: La tête de dosage peut contenir de l’eau depuis son essai en usine.
Seite 61: Exemple D'installation
Fig. 2 La pompe DME peut être installée de plusieurs façons. Le croquis ci-dessous montre un exemple avec panneau de commande monté sur le côté. Le réservoir est un réservoir chimique Grundfos pourvu d’une unité de commande de niveau Grundfos.
Seite 62: Schéma De Raccordement
3.6 Schéma de raccordement Fig. 3 Relais d’alarme (variante de commande “AR” seulement) “NO” noir “NF” bleu “Commun” marron Câble de commande, Câble de niveau, voir tableau ci-dessous voir tableau ci-dessous Réservoir vide Niveau bas Entrée de commande: Numéro / couleur 1 / marron 2 / blanc 3 / bleu...
Seite 63: Fonctions
4. Fonctions 4.1 Panneau de commande Fig. 4 Afficheur LCD, voir section 4.7 ml/h Navigation/ Navigation/ réglages, réglages, voir section 4.7 voir section 4.7 Capacité max. (amorçage), voir section 4.3 Menu, 100% voir section 4.7 Touche on/off, voir section 4.7 Voyant vert, voir section 4.5 Voyant rouge,...
Seite 64: Mise En Marche/Arrêt De La Pompe
4.2 Mise en marche/arrêt de la pompe Les fonctions des voyants lumineux et du relais in- La pompe peut être mise en marche/arrêtée de deux corporé figurent dans le tableau ci-dessous: manières différentes: • Localement sur le panneau de commande de la Sortie pompe.
Seite 65: Communication Par Fieldbus
4.6 Communication par fieldbus La pompe peut être configurée pour des applications par fieldbus. Les types de bus suivants sont disponibles: Variante de Type de bus commande Profibus GENIbus Des instructions séparées sont fournies avec chaque type de bus.
Seite 66: Menu
4.7 Menu Toutes les données élémentaires de menu sont dé- crites dans les sections suivantes. Lorsque appa- La pompe fait appel à un menu convivial qui est ac- raît à côté d’une donnée élémentaire de menu, cela tivé en appuyant sur la touche .
Seite 67: Modes De Fonctionnement
• La quantité réglée par pulsation. Plage de réglage: DME 2: 0,000018 ml/pulsation - 5 ml/pulsation DME 8: 0,000069 ml/pulsation - 15 ml/pulsation DME 12: 0,000111 ml/pulsation - 24 ml/pulsation DME 19: 0,000204 ml/pulsation - 37 ml/pulsation [mA] DME 48: 0,00530 ml/pulsation - 96 ml/pulsation...
Seite 68 Fig. 9 Valeur selon si- gnal analogique Si on sélectionne 4-20 mA ou 20-4 mA et que le si- gnal descend en dessous de 2 mA, la pompe indique une défaillance. Ce cas se présente si la connexion est interrompue, par exemple si le câble est endom- magé.
Seite 69: Temporisation
0,23 ml/lot - 5 l/lot NX en minutes DME 8: 0,69 ml/lot - 15 l/lot DME 12: 1,11 ml/lot - 24 l/lot DME 19: 2,04 ml/lot - 37 l/lot DME 48: 5,3 ml/lot - 96 l/lot Seules les valeurs correspondant à des courses de dosage complètes (selon le facteur de calibrage)
Seite 70: Quantité Par Lots
4.13 Quantité par lots Fig. 14 La pompe effectue le dosage de la quantité en lots réglée à la capacité maximale ou à la capacité maxi- male réglée, voir la section 4.15. La quantité est dosée à chaque moment où la pompe reçoit une pulsation externe.
Seite 71: Limitation De Capacité
4.15 Limitation de capacité Fig. 17 Cette fonction offre la possibilité de réduire la capa- cité maximale de la pompe (CAP MAX). Ceci influen- cera cependant les fonctions dans lesquelles la pompe fonctionne normalement à pleine capacité. En conditions de fonctionnement normal, la pompe ne peut fonctionner à...
Seite 72: Remise À L'état Initial
4.17 Remise à l’état initial Nota: Le calibrage est également remis au réglage par défaut. Ceci signifie qu’un nouveau calibrage est Lorsque “REG DEF” est activé, la pompe retournera requis lorsque la fonction “REG DEF” a été utilisée. aux réglages d’usine. Fig.
Seite 73: Configuration D'entrée
Fig. 20 Affichage du Affichage du Affichage du fonctionnement fonctionnement fonctionnement sans modifications 4.20 Configuration d’entrée Pour l’entrée analogique, l’un des types de signaux suivants peut être sélectionné: La figure 21 montre tous les réglages possibles. • 4-20 mA (par défaut), Les entrées de niveau et d’arrêt peuvent être modi- •...
Seite 74: Unités De Mesure
4.21 Unités de mesure Unités de mesure américaines: • Dans les modes manuel et analogique, régler la Il est possible de sélectionner les unités métriques quantité à doser en gallons par heure (gph). (litre/millilitre) ou les unités américaines (gallons/mil- lilitres). •...
Seite 75: Surveillance Du Dosage
4.22 Surveillance du dosage Un contrôleur de dosage existe à titre d’accessoire. Des instructions distinctes sont fournies avec ce contrôleur. Fig. 23 Course de dosage mesurée Contrôleur de dosage monté sur le côté aspiration de la pompe Le contrôleur de dosage est conçu pour le contrôle et la surveillance des liquides qui pourraient causer une accumulation de gaz dans la tête de dosage pro- voquant l’arrêt du dosage même si la pompe est en-...
Seite 76: Verrouillage Du Panneau De Commande
4.23 Verrouillage du panneau de Si un code erroné est saisi, “VERROU.” apparaît dans l’afficheur pendant 2 secondes, suivi de “_ _ _ commande _”. Un nouveau code doit être saisi. Si la saisie de ce Il est possible de verrouiller les touches du panneau code n’a pas commencé...
Seite 77: Mise En Marche
5. Mise en marche Action Raccorder les tuyaux flexibles/rigides: • Raccorder les tuyaux flexibles/rigides d’aspiration et de dosage à la pompe. • Raccorder un tuyau souple à la soupape de purge, si nécessaire, et amener le tuyau au réservoir. Enclencher l’alimentation électrique: •...
Seite 78: Calibrage
6. Calibrage Il est important que la pompe soit calibrée après ins- tallation pour s’assurer que la valeur correcte (ml/h ou l/h) apparaisse dans l’afficheur. Le calibrage peut être effectué de trois manières dif- férentes: • Calibrage direct (recommandé). La quantité dosée de 100 courses est mesurée di- rectement.
Seite 79: Calibrage Direct
DME 2: env. 40 ml DME 19: env. 500 ml DME 8: env. 150 ml DME 48: env. 1000 ml DME 12: env. 250 ml 4. Lire et noter la quantité Q 5. Placer le tuyau d’aspiration dans le verre gra- dué.
Seite 80: Calibrage Indirect
6.2 Calibrage indirect • Un kit d’installation Grundfos ou les soupape d’as- piration, soupape d’injection et diamètre de tuyau Une valeur du tableau suivant doit être ajoutée dans correspondants doivent être utilisés. l’afficheur à la valeur de calibrage par défaut réglée •...
Seite 81: Calibrage De Contrôle
étant contaminée. de dosage, voir la section 4.16. Si l’on fait appel à Grundfos pour procéder à la répa- 7. Lire et noter la quantité de produit chimique pré- ration ou à l’entretien de la pompe, celle-ci ne doit sente dans le réservoir.
Seite 82: Tableau De Recherche Des Pannes
1. Utiliser un service local public ou privé d’assai- nissement. 2. Si aucun service d’assainissement n’est compé- tent pour le type de matériel, veuillez renvoyer le produit à Grundfos ou un centre de réparation agréé. Nous nous réservons tout droit de modifications.
Seite 83: Descrizione Generale
INDICE 1. Descrizione generale Pag. La pompa dosatrice Grundfos DME è del tipo a membrana autoadescante. Descrizione generale Applicazioni La pompa è costituita da: Codice di identificazione • un contenitore contenente il gruppo motore ed Dati tecnici elettroniche; Dati meccanici •...
Seite 84: Codice Di Identificazione
1.2 Codice di identificazione (Non impiegabile per la configurazione pompa.) Esempio: DME 2-18 A-PP/E/C-F-3 1 1E F Gamma della pompa DME .. Spina di allacciamento Codice a rete EU (Schuko) Pressione massima [bar] USA, CAN Variante di controllo Codice Standard Standard + relè...
Seite 85: Dati Tecnici
2. Dati tecnici 2.1 Dati meccanici DME 2 DME 8 DME 12 DME 19 DME 48 Portata massima senza anticavitazione * [l/h] 18,5 Portata massima con anticavitazione * [l/h] 14,5 Pressione massima [bar] Frequenza massima [corse/minuto] Altezza massima di aspirazione durante il funziona- mento [m] Altezza massima di aspirazione durante l’adescamento...
Seite 86: Dimensioni
2.4 Dimensioni 3.3 Installazione della pompa Vedere le dimensioni al termine delle presenti istru- • Vedere anche l’esempio di installazione del para- zioni. Tutte le dimensioni sono in mm. grafo 3.4. • Nota: la testa dosatrice può contenere acqua ri- masta dal collaudo effettuato presso lo stabili- 3.
Seite 87: Esempio Di Installazione
Fig. 2 La pompa DME potrà essere installata in molti modi diversi. L’illustrazione sottostante mostra un esempio con pannello di controllo montato in posizione laterale. Il serbatoio è di tipo Grundfos per sostanze chimiche, provvisto di controllo del livello Grundfos.
Seite 88: Prospetto Di Connessione
3.6 Prospetto di connessione Fig. 3 Relè di allarme (solo per variante di controllo “AR”) “NO” (“normalmente aperto”) nero “NC” (“normalmente chiuso”) blu “Com” (“comune”) marrone Cavo di comando, Cavo per livello, vedi tabella seguente vedi tabella seguente Serbatoio vuoto Basso livello Ingresso di comando: Numero / colore...
Seite 89: Funzioni
4. Funzioni 4.1 Pannello di controllo Fig. 4 Display a cristalli liquidi, vedi paragrafo 4.7 ml/h Navigazione/ Navigazione/ impostazioni, impostazioni, vedi paragrafo 4.7 vedi paragrafo 4.7 Portata massima (adescamento), vedi paragrafo 4.3 Menu, 100% vedi paragrafo 4.7 Pulsante di accensione/ Spia di spegnimento, indicazione verde,...
Seite 90: Avvio/Arresto Della Pompa
4.2 Avvio/arresto della pompa La seguente tabella riporta le funzioni delle spie di indicazione e del relè di allarme incorporato: La pompa potrà essere avviata ed arrestata in due modi diversi: Uscita Condi- Spia Spia • Localmente mediante il pannello di controllo Display allarme zione...
Seite 91: Comunicazioni Via Fieldbus
4.6 Comunicazioni via fieldbus La pompa può essere configurata per applicazioni via fieldbus. A tal fine sono disponibili i seguenti tipi di bus: Variante di controllo Tipo di bus Profibus GENIbus Vengono fornite istruzioni a parte per ciascun tipo di bus.
Seite 92: Menu
4.7 Menu I paragrafi che seguono descrivono le varie voci di menu. Quando compare il segno di spunta in cor- La pompa presenta un menu di facile utilizzo che rispondenza di una voce di menu, ciò starà ad indi- viene attivato premendo il pulsante .
Seite 93: Modi Di Funzionamento
• Quantità impostata per impulso. Campo di impostazione: DME 2: 0,000018 ml/impulso - 5 ml/impulso DME 8: 0,000069 ml/impulso - 15 ml/impulso DME 12: 0,000111 ml/impulso - 24 ml/impulso DME 19: 0,000204 ml/impulso - 37 ml/impulso DME 48: 0,00530 ml/impulso - 96 ml/impulso...
Seite 94: Temporizzazione
Fig. 8 Per le modifiche operative sul display, riferirsi alla fig. 10: Fig. 10 Utilizzare i pulsanti 0-20 mA 4-20 mA per la navigazione [mA] Fig. 9 4.12 Temporizzazione Valore derivante La pompa opera il dosaggio per cariche della quan- dal segnale tità...
Seite 95 DME 2: 0,23 ml/carica - 5 l/carica DME 8: 0,69 ml/carica - 15 l/carica Valore di inter- DME 12: 1,11 ml/carica - 24 l/carica vallo (IN) impo- DME 19: 2,04 ml/carica - 37 l/carica stato in minuti DME 48: 5,3 ml/carica - 96 l/carica...
Seite 96: Carica
4.13 Carica Fig. 14 La pompa opera il dosaggio della quantità impostata per cariche alla portata massima o alla portata limite impostata, vedi il paragrafo 4.15. La quantità viene dosata ogni volta che la pompa ri- ceve un impulso esterno. Se la pompa riceve nuovi impulsi prima dell’ultima- zione della carica in corso, tali impulsi verranno igno- Impostare...
Seite 97: Limitazione Di Portata
4.15 Limitazione di portata Fig. 17 Questa funzione consente di ridurre la portata mas- sima della pompa e interviene sulle funzioni in cui la pompa opera di norma alla portata massima. Alle normali condizioni di esercizio, la pompa non potrà operare a livelli di portata superiori a quelli ri- portati sul display.
Seite 98: Risettaggio
4.17 Risettaggio Nota: anche i parametri di calibrazione vengono ri- portati ai valori di default. Ciò significa che, quando Quando viene attivata la funzione “IMPOS.FAB”, la viene usata la funzione “IMPOS.FAB”, sarà necessa- pompa torna alle impostazioni di fabbrica. rio provvedere ad una nuova calibrazione della pompa.
Seite 99: Impostazione Dei Segnali In Ingresso
Fig. 20 Display operativo Display operativo Display operativo senza modifiche 4.20 Impostazione dei segnali in ingresso Gli ingressi da segnale analogico possono essere selezionati tra: La figura 21 illustra tutte le impostazioni possibili. • 4-20 mA (default), Gli ingressi dai sensori di livello e dal segnale di ar- •...
Seite 100: Unità Di Misura
4.21 Unità di misura Unità di misura US: • In modo manuale o analogico si regola la quan- E’ possibile selezionare unità metriche (litro/millilitro) tità da dosare in galloni/ora (gph). o unità US (galloni/millilitro). • In modo impulsi si regola la quantità da dosare Unità...
Seite 101: Sistema Di Controllo Del Dosaggio
4.22 Sistema di controllo del dosaggio E’ disponibile come accessorio un sistema di con- trollo del dosaggio. In aggiunta a esso, vengono for- nite istruzioni dettagliate di funzionamento. Fig. 23 Corsa di dosaggio misurata Sistema di controllo assemblato sul lato di aspirazione della pompa Il sistema di controllo del dosaggio consente un ac- curato dosaggio di liquidi che hanno tendenza alla formazione di gas nella testa dosatrice, e che quindi...
Seite 102: Blocco Del Pannello Di Controllo
4.23 Blocco del pannello di controllo Se viene immesso un codice errato, sul display ap- parirà per 2 secondi la scritta “BLOCCATO”, seguita E’ possibile bloccare i pulsanti del pannello di con- da “_ _ _ _”. In questo caso occorre immettere nuo- trollo per evitare manomissioni della pompa.
Seite 103: Primo Avviamento
5. Primo avviamento Fase operativa Intervento Collegare i tubi flessibili/condotti: • Collegare alla pompa i tubi flessibili/condotti di aspirazione e mandata. • Collegare un tubo flessibile alla valvola di sfiato e introdurre l’altra estremità del tubo nel serbatoio. Inserire l’alimentazione elettrica: •...
Seite 104: Calibrazione
6. Calibrazione Dopo l’installazione, è importante che la pompa venga calibrata per assicurare che sul display figuri il corretto valore (in ml/h o l/h). La calibrazione potrà essere effettuata in tre modi di- versi: • Calibrazione diretta (raccomandata). Viene misurata direttamente la quantità dosata re- lativa a 100 corse di azionamento della pompa.
Seite 105: Calibrazione Diretta
DME 2: circa 40 ml DME 19: circa 500 ml DME 8: circa 150 ml DME 48: circa 1000 ml DME 12: circa 250 ml 4. Leggere ed annotare la quantità Q 5. Inserire il tubo flessibile di aspirazione nel con- tenitore graduato.
Seite 106: Calibrazione Indiretta
6.2 Calibrazione indiretta quelli dell’acqua alla temperatura di 20°C. • Si dovrà impiegare un kit di installazione Grundfos Inserire nella finestra a display il valore ricavato dalla o la corrispondente valvola di fondo e valvola di seguente tabella sommato al valore di calibrazione iniezione con tubo flessibile di diametro indicato.
Seite 107: Calibrazione Di Verifica
Se viene richiesto a Grundfos di riparare la pompa, 5. Arrestare la pompa premendo il pulsante assicurarsi dapprima che la pompa sia priva di so- 6. Leggere il valore indicato dal contatore ed anno-...
Seite 108: Tabella Di Ricerca E Riparazione Guasti
1. Usare i sistemi locali, pubblici o privati, di rac- colta dei rifiuti. 2. In caso che tali sistemi non esistano o non pos- sano smaltire tale materiale, allora inviare il ri- fiuto alla più vicina Grundfos o officina di assistenza autorizzata. Soggetto a modifiche.
Seite 109: Descripción General
CONTENIDO 1. Descripción general Página La bomba dosificadora Grundfos DME es una bomba autocebante de diafragma. Descripción general Aplicaciones La bomba consta de: Nomenclatura • una caja con equipo de accionamiento y compo- Datos técnicos nentes electrónicos, Datos mecánicos • un cabezal de dosificación con placa posterior, Datos eléctricos...
Seite 110: Nomenclatura
1.2 Nomenclatura (No puede utilizarse para la configuración de la bomba.) Código Ejemplo PP/ E/ C - F - 3 1 1E F Bomba dosificadora Grundfos Gama de bomba DME Presión máxima [bar] Versión de control Estándar Estándar + relé de alarma Estándar + Profibus...
Seite 111: Datos Técnicos
2. Datos técnicos 2.1 Datos mecánicos DME 2 DME 8 DME 12 DME 19 DME 48 Capacidad máxima sin anticavitación * [l/h] 18,5 Capacidad máxima con anticavitación * [l/h] 14,5 Presión máxima [bar] Carreras máximas por minuto [carreras/min.] Altura máxima de aspiración durante el funciona- miento [m] Altura máxima de aspiración al cebar con válvulas...
Seite 112: Dimensiones
2.4 Dimensiones 3.3 Instalación de la bomba Ver dimensiones al final de estas instrucciones. • Ver también el ejemplo de instalación en sección Todas las dimensiones están en mm. 3.4. • Nota: El cabezal de dosificación puede contener 3. Instalación agua de la prueba en fábrica.
Seite 113: Ejemplo De Instalación
El dibujo de la fig. 2 muestra un ejemplo de instalación. La bomba DME puede instalarse de muchas formas. Este dibujo muestra un ejemplo con panel de control lateral. El tanque es un tanque para sustancias químicas Grundfos con un control de nivel Grundfos. Fig. 2 3.5 Conexión eléctrica...
Seite 114: Esquema De Conexiones
3.6 Esquema de conexiones Relé de alarma (sólo versión de control “AR”) “NO” negro “NC” azul “Com” marrón Cable de control, Cable de nivel, ver la siguiente tabla ver la siguiente tabla Tanque vacío Nivel bajo Fig. 3 Entrada de control: Número / color 1 / marrón 2 / blanco...
Seite 115: Funciones
4. Funciones 4.1 Panel de control Pantalla LCD, ver sección 4.7 ml/h Navegación/ Navegación/ ajustes, ajustes, ver sección 4.7 ver sección 4.7 Capacidad máxima (cebado), ver sección 4.3 Menú, ver sección 4.7 100% Botón on/off, ver sección 4.7 Luz testigo verde, ver sección 4.5 Luz testigo roja, ver sección 4.5...
Seite 116: Arranque/Parada De La Bomba
4.2 Arranque/parada de la bomba Las funciones de las luces testigo y del relé de alarma incorporado están indicadas en la siguiente Puede arrancarse/pararse la bomba de dos formas tabla: diferentes: • Localmente en el panel de control de la bomba. Salida •...
Seite 117: Comunicación Con Fieldbus
4.6 Comunicación con fieldbus La bomba puede ser configurada para aplicaciones con fieldbus. Los siguientes tipos de bus están disponibles: Versión de control Tipo de bus Profibus GENIbus Se suministran instrucciones aparte con cada tipo de bus.
Seite 118: Menú
4.7 Menú Todas las líneas del menú están descritas en las siguientes secciones. Cuando aparece en una La bomba incorpora un menú de fácil utilización que línea del menú, esto significa que esta línea está se activa al pulsar el botón .
Seite 119: Modos De Funcionamiento
Gama de ajustes: DME 2: 0,000018 ml/impulso - 5 ml/impulso DME 8: 0,000069 ml/impulso - 15 ml/impulso DME 12: 0,000111 ml/impulso - 24 ml/impulso DME 19: 0,000204 ml/impulso - 37 ml/impulso DME 48: 0,00530 ml/impulso - 96 ml/impulso [mA] Fig. 8...
Seite 120 Valor de acuerdo con la señal analógica Fig. 9 Si se selecciona 4-20 mA ó 20-4 mA y la señal cae por debajo de 2 mA, la bomba indicará fallo. Esta situación ocurre si se interrumpe la conexión, por ejemplo si el cable está dañado. Cambiar el modo analógico como muestra la fig.
Seite 121: Temporizador
DME 2: 0,23 ml/lote - 5 l/lote DME 8: 0,69 ml/lote - 15 l/lote DME 12: 1,11 ml/lote - 24 l/lote DME 19: 2,04 ml/lote - 37 l/lote DME 48: 5,3 ml/lote - 96 l/lote Sólo se pueden seleccionar valores que correspon- Valor SG ajus- dan a carreras de dosificación completas (de...
Seite 122: Batch
4.13 Batch La bomba dosifica la cantidad ajustada en lotes a la capacidad máxima o a la capacidad máxima ajus- tada, ver sección 4.15. La cantidad es dosificada cada vez que la bomba recibe un impulso externo. Si la bomba recibe impulsos nuevos antes de finali- Valor ajustado zar el lote anterior, estos impulsos no se tendrán en por lote...
Seite 123: Limitación De La Capacidad
4.15 Limitación de la capacidad Esta función ofrece la posibilidad de reducir la capa- cidad máxima de la bomba (CAP MAX). Influye en aquellas funciones en las que la bomba normal- mente funciona a la capacidad máxima. Bajo condiciones de funcionamiento normales, la bomba no puede funcionar a una capacidad superior a la que indica la pantalla.
Seite 124: Rearme
4.17 Rearme Nota: El calibrado vuelve también al ajuste por defecto. Esto significa que se necesita un calibrado Al activar “AJUST.FAB” la bomba vuelve a los ajus- nuevo después de utilizar la función “AJUST.FAB”. tes de fábrica. Pantalla de funcionamiento Pantalla de funcionamiento sin cambios Fig.
Seite 125: Estructura De Las Entradas
Pantalla de funcionamiento Pantalla de funcionamiento Pantalla de funcionamiento sin cambios Fig. 20 4.20 Estructura de las entradas Se puede seleccionar uno de los siguientes tipos de señal para la entrada analógica: La fig. 21 muestra todos los ajustes posibles. •...
Seite 126: Unidades De Medición
SIMELA (Sistema Métrico Legal (l/h) o mililitros por hora (ml/h). Argentino). Si bien las bombas dosificadoras marca Grundfos, modelos DME poseen la alternativa de • Para el calibrado, ajustar la cantidad a dosificar indicar el caudal en Galones / Hora, por lo antes en ml por 100 carreras.
Seite 127: Control De Dosificación
4.22 Control de dosificación Un controlador de dosificación está disponible como accesorio. Se suministran instrucciones separadas con el mismo. Carrera de dosificación medida Controlador montado en la aspiración de la bomba Fig. 23 El controlador de dosificación está diseñada para controlar la dosificación de líquidos que pueden oca- sionar acumulación de gases en el cabezal de dosifi- cación, parando por lo tanto el proceso de dosifica-...
Seite 128: Bloqueo Del Panel De Control
4.23 Bloqueo del panel de control Si se ha introducido un código erróneo, “BLO- QUEAD” aparecerá en la pantalla durante 2 segun- Se pueden bloquear los botones del panel de control dos, seguido de “_ _ _ _”. Hay que introducir un para evitar un funcionamiento erróneo de la bomba.
Seite 129: Puesta En Marcha
5. Puesta en marcha Paso Acción Antes de la puesta en marcha, los tornillos del cabezal deberan re-ajustarse. • Ajustar los tornillos en cruz a 5,5 Nm (+ 0,5/– 0 Nm). Conectar las mangueras/tuberías: • Conectar las mangueras/tuberías de aspiración y dosificación a la bomba.
Seite 130: Calibrado
6. Calibrado Es importante calibrar la bomba después de la insta- lación para asegurar que el valor correcto (ml/h o l/h) aparezca en la pantalla. El calibrado puede realizarse en tres formas diferen- tes: • Calibrado directo (recomendado). • La cantidad dosificada de 100 carreras se mide directamente, ver sección 6.1.
Seite 131: Calibrado Directo
DME 2: aprox. 40 ml DME 19: aprox. 500 ml DME 8: aprox. 150 ml DME 48: aprox. 1000 ml DME 12: aprox. 250 ml 4. Leer y apuntar la cantidad Q 5. Colocar la manguera de aspiración en el vaso graduado.
Seite 132: Calibrado Indirecto
6.2 Calibrado indirecto • Debe utilizarse un kit de instalación de Grundfos o válvula de pie, válvula de inyección y diámetro de Debe añadirse un valor de la siguiente tabla al valor manguera correspondientes. de calibrado fijado en fábrica por defecto en la pan- •...
Seite 133: Calibrado Por Control
2. Leer el contador y apuntar el número de carreras de dosificación, ver sección 4.16. Antes de devolver la bomba a Grundfos para ser 3. Leer y apuntar la cantidad en el tanque químico. reparada, la declaración de seguridad al final de 4.
Seite 134: Localización De Fallos
1. Utilizar el servicio local, público o privado, de recogida de resíduos. 2. En caso de que tal servicio no exista o no pueda tratar los materiales utilizados, entregarlos al dis- tribuidor o servicio técnico Grundfos más cer- cano. Nos reservamos el derecho a modificaciones.
Seite 135: Descrição Geral
ÍNDICE 1. Descrição geral Página A bomba doseadora Grundfos DME é uma bomba de diafragma de auto-ferragem. Descrição geral Aplicações A bomba consiste em: Identificação do tipo • um armário que incorpora a unidade de acciona- Características técnicas mento e o sistema electrónico, Características mecânicas...
Seite 136: Identificação Do Tipo
1.2 Identificação do tipo (Não pode ser utilizado para a configuração da bomba.) Exemplo: DME 2-18 A-PP/E/C-F-3 1 1E F Gama da bomba DME .. Código Ficha de rede EU (Schuko) EUA, CAN Pressão máxima [bar] Variante de controlo Código Standard Standard + relé...
Seite 137: Características Técnicas
2. Características técnicas 2.1 Características mecânicas DME 2 DME 8 DME 12 DME 19 DME 48 Capacidade máxima sem anti-cavitação * [l/h] 18,5 Capacidade máxima com anti-cavitação * [l/h] 14,5 Pressão máxima [bar] Velocidade máxima do curso por minuto [curso/min.] Altura de aspiração máxima em funcionamento [m]...
Seite 138: Dimensões
2.4 Dimensões 3.3 Instalação da bomba Ver dimensões no fim destas instruções. • Ver também o exemplo de instalação na secção Todas as dimensões estão em mm. 3.4. • Nota: A cabeça doseadora pode conter água do teste de fábrica. Se a bomba for dosear um lí- 3.
Seite 139: Exemplo De Instalação
A bomba DME pode ser instalada de muitas maneiras diferentes. O esboço em baixo mostra um exemplo de um painel de controlo montado de lado. O depósito é um depósito de produtos químicos da Grundfos com uma unidade de controlo de nível da Grundfos. 3.5 Ligação eléctrica •...
Seite 140: Vista Geral Das Ligações
3.6 Vista geral das ligações Fig. 3 Relé do alarme (só variante de controlo “AR”) “NO” preto “NC” azul “Com” castanho Cabo de controlo, Cabo de nível, ver quadro em baixo ver quadro em baixo Depósito vazio Nível baixo Entrada de controlo: Número / cor 1 / castanho 2 / branco 3 / azul...
Seite 141: Funções
4. Funções 4.1 Painel de controlo Fig. 4 Visor de operação, ver secção 4.7 ml/h Navegação/ regulações, Navegação/ ver secção 4.7 regulações, ver secção 4.7 Capacidade máxima (ferragem), ver secção 4.3 Menu, 100% ver secção 4.7 Botão de ligar/ desligar, Luz indicadora ver secção 4.7 verde, ver secção...
Seite 142: Arrancar/Parar A Bomba
4.2 Arrancar/parar a bomba As funções das luzes indicadoras e do relé de alarme incorporado estão indicadas no quadro em A bomba pode ser posta a trabalhar/parada de duas baixo: maneiras diferentes: • Localmente no painel de controlo da bomba. Saída de •...
Seite 143: Comunicação Fieldbus
4.6 Comunicação fieldbus A bomba pode ser configurada para aplicações field- bus. Estão disponíveis os seguintes tipos de bus: Variante de Tipo de bus controlo Profibus GENIbus São fornecidas instruções em separado para cada tipo de bus.
Seite 144: Menu
4.7 Menu Todos os itens do menu estão descritos nas secções seguintes. Quando aparece num item de menu, A bomba possui um menu fácil de utilizar que é acti- significa que este item está activado. Ao seleccionar vado premindo o botão .
Seite 145: Modos De Funcionamento
Gama de regulações: 4-20 mA DME 2: 0,000018 ml/impulso - 5 ml/impulso DME 8: 0,000069 ml/impulso - 15 ml/impulso DME 12: 0,000111 ml/impulso - 24 ml/impulso DME 19: 0,000204 ml/impulso - 37 ml/impulso DME 48: 0,00530 ml/impulso - 96 ml/impulso [mA]...
Seite 146 Fig. 9 Valor de acordo com o sinal analógico Se um sinal de 4-20 mA ou 20-4 mA for seleccio- nado e descer abaixo de 2 mA, a bomba indicará uma falha. Esta situação ocorre se a ligação for in- terrompida, por exemplo se o fio for danificado.
Seite 147: Temporizador
Definir valor da DME 2: 0,23 ml/lote - 5 l/lote NX em minutos DME 8: 0,69 ml/lote - 15 l/lote DME 12: 1,11 ml/lote - 24 l/lote DME 19: 2,04 ml/lote - 37 l/lote DME 48: 5,3 ml/lote - 96 l/lote...
Seite 148: Batch (Lote)
4.13 Batch (lote) Fig. 14 A bomba doseia a quantidade definida por lotes com a capacidade máxima ou a capacidade máxima defi- nida, ver secção 4.15. A quantidade é doseada cada vez que a bomba re- cebe um impulso externo. Se a bomba receber novos impulsos antes do lote anterior ter terminado, estes impulsos serão ignora- dos.
Seite 149: Limitação Da Capacidade
4.15 Limitação da capacidade Fig. 17 Esta função oferece a possibilidade de reduzir a ca- pacidade máxima da bomba (MAX CAP). No en- tanto, influencia as funções com as quais a bomba está normalmente a funcionar com a capacidade máxima. Em condições de funcionamento normais, a bomba não consegue funcionar com uma capacidade que seja superior à...
Seite 150: Reinicialização
4.17 Reinicialização Nota: A calibração regressa igualmente à regulação por defeito. Isto significa que é necessária uma nova Quando a função “DEFAULT” é activada, a bomba calibração depois de se utilizar a função “DEFAULT”. regressa às regulações de fábrica. Fig. 18 Visor de operação Visor de operação sem alterações...
Seite 151: Ajuste Dos Sinais De Entrada
Fig. 20 Visor de operação Visor de operação Visor de operação sem alterações 4.20 Ajuste dos sinais de entrada Para a entrada analógica um dos seguintes sinais podem ser seleccionados: A figura 21 mostra todas as possibilidades de ajuste. • 4-20 mA (default), As entradas de nível e paragem podem ser alteradas •...
Seite 152: Unidades De Medida
4.21 Unidades de medida Unidades de medida US (americanas): • No modo manual e analógico, seleccione a É possível seleccionar unidades métricas (litros/mili- quantidade a ser doseada em galões por hora litros) ou unidades US (galões/mililitro). (gph). Unidades de medida métricas: •...
Seite 153: Monitorização Do Doseamento
4.22 Monitorização do doseamento O monitor de doseamento está disponível como acessório. As instruções de funcionamento são for- necidas em separado com o monitor. Fig. 23 Curso de doseamento medido Monitor montado na linha de aspiração da bomba O monitor de doseamento foi projectado para moni- torizar o doseamento de líquidos que possam causar acumulação de gás na cabeça da bomba doseadora, fazendo parar o doseamento mesmo que a bomba...
Seite 154: Bloqueamento Do Painel De Controlo
4.23 Bloqueamento do painel de controlo Se um código errado é introduzido, “BLOQUEAD” aparecerá no visor durante 2 segundos, seguido de É possível bloquear os botões do painel de controlo “_ _ _ _”. Um novo código deverá ser introduzido. para evitar o mau manuseamento da bomba.
Seite 155: Arranque
5. Arranque Passo Acção Ligue as mangueiras/tubos: • Ligue as mangueiras/tubos de aspiração e de doseamento à bomba. • Ligue uma mangueira à válvula de ventilação, se for necessário, e oriente a mangueira para o depósito. Ligue a alimentação eléctrica: •...
Seite 156: Calibração
6. Calibração É importante que, depois da instalação, a bomba seja calibrada para assegurar que o valor correcto (ml/h ou l/h) aparece no visor. A calibração pode ser efectuada de três maneiras di- ferentes: • Calibração directa (recomendada). A quantidade doseada de 100 cursos é medida di- rectamente.
Seite 157: Calibração Directa
DME 2: aprox. 40 ml DME 19: aprox. 500 ml DME 8: aprox. 150 ml DME 48: aprox. 1000 ml DME 12: aprox. 250 ml 4. Leia e tome nota da quantidade Q 5. Coloque a mangueira de aspiração no copo graduado.
Seite 158: Calibração Indirecta
6.2 Calibração indirecta • Deve utilizar-se um kit de instalação da Grundfos ou uma válvula de pé, válvula de injecção e diâ- Um valor da tabela seguinte deverá ser adicionado metro da mangueira correspondentes. ao valor de calibração por defeito de fábrica, indi- •...
Seite 159: Calibração De Verificação
4.16. 8. Assistência técnica 3. Leia e tome nota da quantidade no depósito de Antes de entregar a bomba à Grundfos para ser re- produtos químicos. parada, a declaração de segurança no fim destas 4. Ponha a bomba a funcionar carregando no botão instruções deve ser preenchida por pessoal autori-...
Seite 160: Tabela De Identificação De Avarias
2. Se não existir um serviço de recolha de resíduos ou se este serviço não estiver preparado para tratar os materiais utilizados no produto, entre- gue o produto ou quaisquer materiais perigosos à empresa ou oficina de serviço Grundfos mais próxima. Sujeito a alterações.
Seite 161: Âóèî‹ Ðâúèáú·ê
¶∂ƒπ∂Ã√ª∂¡∞ 1. °ÂÓÈÎ‹ ðÂÚÈÁÚ·Ê‹ ™ÂÏ›‰· ∏ ‰ÔÛÔÌÂÙÚÈÎ‹ ·ÓÙÏ›· DME ÙË˜ Grundfos Â›Ó·È Ì›· ·ÓÙÏ›· ‰È·ÊÚ¿ÁÌ·ÙÔ˜ ·˘ÙﬁÌ·ÙË˜ ðÏ‹ÚˆÛË˜. °ÂÓÈÎ‹ ðÂÚÈÁÚ·Ê‹ ∂Ê·ÚÌÔÁ¤˜ ∏ ·ÓÙÏ›· ·ðÔÙÂÏÂ›Ù·È ·ðﬁ: ∂ðÂÍ‹ÁËÛË Ù‡ðÔ˘ • ¤Ó· ÎÈ‚ÒÙÈÔ ðÔ˘ ðÂÚÈÏ·Ì‚¿ÓÂÈ ÙË ÌÔÓ¿‰· ÌË¯·- ∆Â¯ÓÈÎ¿ ¯·Ú·ÎÙËÚÈÛÙÈÎ¿ ÓÈÛÌÔ‡ Î›ÓËÛË˜ Î·È ÙÔ ËÏÂÎÙÚÔÓÈÎﬁ Û‡ÛÙËÌ·, ªË¯·ÓÈÎ¿...
Seite 162: Ðâí‹Áëûë Ù‡Ðô
1.2 ∂ðÂÍ‹ÁËÛË Ù‡ðÔ˘ (‰ÂÓ ÌðÔÚÂ› Ó· ¯ÚËÛÈÌÔðÔÈËıÂ› ÁÈ· ðÂÚÈÁÚ·Ê‹ ÙË˜ ·ÓÙÏ›·˜) ¶·Ú¿‰ÂÈÁÌ·: DME 2-18 A-PP/E/C-F-3 1 1E F ™ÂÈÚ¿ ·ÓÙÏÈÒÓ DME .. ∫ˆ‰È- ºÈ˜ ¢ÈÎÙ‡Ô˘ Îﬁ˜ ª¤ÁÈÛÙË ð›ÂÛË [bar] EU (™Ô‡ÎÔ) USA, CAN ∫ˆ‰È- ªÂÙ·‚ÏËÙ‹ ÂÏ¤Á¯Ô˘ Îﬁ˜ ∆˘ðÔðÔÈËÌ¤ÓË ∆˘ðÔðÔÈËÌ¤ÓË + ÚÂÏ¤...
Seite 163: Â¯óèî¿ ¯·Ú·îùëúèûùèî
2. ∆Â¯ÓÈÎ¿ ¯·Ú·ÎÙËÚÈÛÙÈÎ¿ 2.1 ªË¯·ÓÈÎ¿ ¯·Ú·ÎÙËÚÈÛÙÈÎ¿ ª¤ÁÈÛÙË ð·ÚÔ¯‹ ¯ˆÚ›˜ ðÚÔÛÙ·Û›· Î·Ù¿ ÙË˜ ÛðËÏ·›ˆÛË˜ * [l/h] 18,5 ª¤ÁÈÛÙË ð·ÚÔ¯‹ ÌÂ ðÚÔÛÙ·Û›· Î·Ù¿ ÙË˜ ÛðËÏ·›ˆÛË˜ * [l/h] 14,5 ª¤ÁÈÛÙË ð›ÂÛË [bar] ª¤ÁÈÛÙÔ˜ Ú˘ıÌﬁ˜ ‰È·‰ÚÔÌ‹˜ ÂÌ‚ﬁÏÔ˘ ·Ó¿ ÏÂðÙﬁ [‰È·‰ÚÔÌ‹/min.] M¤ÁÈÛÙË ÈÎ·ÓﬁÙËÙ· ·Ó·ÚÚﬁÊËÛË˜ Î·Ù¿ ÙË ÏÂÈÙÔ˘ÚÁ›· [m] ª¤ÁÈÛÙË...
Seite 164: È·ûù¿Ûâè
2.4 ¢È·ÛÙ¿ÛÂÈ˜ 3.3 ∆ÔðÔı¤ÙËÛË ÙË˜ ·ÓÙÏ›·˜ √È ‰È·ÛÙ¿ÛÂÈ˜ ˘ð¿Ú¯Ô˘Ó ÛÙÔ Ù¤ÏÔ˜ ÙˆÓ Ô‰ËÁÈÒÓ. • µÏ¤ðÂ, Âð›ÛË˜, ÙÔ ð·Ú¿‰ÂÈÁÌ· ÙÔðÔı¤ÙËÛË˜ ÛÙÔ ŸÏÂ˜ ÔÈ ‰È·ÛÙ¿ÛÂÈ˜ Â›Ó·È ÛÂ mm. ÎÂÊ¿Ï·ÈÔ 3.4. • ™ËÌÂ›ˆÛË: ∏ ‰ÔÛÔÌÂÙÚÈÎ‹ ÎÂÊ·Ï‹ ÌðÔÚÂ› Ó· 3. ∂ÁÎ·Ù¿ÛÙ·ÛË ðÂÚÈ¤¯ÂÈ ÓÂÚﬁ ·ðﬁ ÙÈ˜ ‰ÔÎÈÌ¤˜ ðÔ˘ ¤¯Ô˘Ó ðÚ·Á- Ì·ÙÔðÔÈËıÂ›...
Seite 165: Ú¿‰Âèáì· Âáî·ù¿Ûù·ûë
∏ ·ÓÙÏ›· DME ÌðÔÚÂ› Ó· ÙÔðÔıÂÙËıÂ› ÌÂ ‰È¿ÊÔÚÔ˘˜ ÙÚﬁðÔ˘˜. ∆Ô ð·Ú·Î¿Ùˆ ‰È¿ÁÚ·ÌÌ· ‰›ÓÂÈ ¤Ó· ð·Ú¿‰ÂÈÁÌ· ÌÂ ÙÔÓ ð›Ó·Î· ¯ÂÈÚÈÛÌÔ‡ ÂÓÛˆÌ·ÙˆÌ¤ÓÔ ÛÙÔ ðÏ¿È. ∆Ô ‰Ô¯Â›Ô Â›Ó·È ¤Ó· ‰Ô¯Â›Ô ¯ËÌÈÎÒÓ Ô˘ÛÈÒÓ Grundfos Î·È ‰È·ı¤ÙÂÈ Âð›ÛË˜ ¤ÏÂÁ¯Ô ÛÙ¿ıÌË˜ Grundfos. 3.5 ∏ÏÂÎÙÚÈÎ‹ Û‡Ó‰ÂÛË • ªËÓ ÙÔðÔıÂÙÂ›ÙÂ Ù· ·ðÏ¿ Î·ÏÒ‰È· Û‹Ì·ÙÔ˜, Â¿Ó...
Seite 166: Ðèûîﬁðëûë Û‡Ó‰Âûë
3.6 ∂ðÈÛÎﬁðËÛË Û‡Ó‰ÂÛË˜ ™¯‹Ì· 3 ƒÂÏ¤ Û˘Ó·ÁÂÚÌÔ‡ (Ù‡ðÔ˜ ÂÏ¤Á¯Ô˘ "AR" ÌﬁÓÔ) "NO" Ì·‡ÚÔ "¡C" ÌðÏÂ "Com" Î·Ê¤ ∫·ÏÒ‰ÈÔ ÂÏ¤Á¯Ô˘, ∫·ÏÒ‰ÈÔ ÛÙ¿ıÌË˜, ‚Ï¤ðÂ ð›Ó·Î· ð·Ú·Î¿Ùˆ ‚Ï¤ðÂ ð›Ó·Î· ð·Ú·Î¿Ùˆ ∫ÂÓﬁ ‰Ô¯Â›Ô Ã·ÌËÏ‹ ÛÙ¿ıÌË ∂›ÛÔ‰Ô˜ ÂÏ¤Á¯Ô˘: ∞ÚÈıÌﬁ˜ / ¯ÚÒÌ· 1 / Î·Ê¤ 2 / ÏÂ˘Îﬁ 3 / ÌðÏÂ...
Seite 167: Âèùô˘úá›Â
4. §ÂÈÙÔ˘ÚÁ›Â˜ 4.1 ¶›Ó·Î·˜ ¯ÂÈÚÈÛÌÔ‡ ™¯‹Ì· 4 √ıﬁÓË LCD, ‚Ï¤ðÂ ÎÂÊ¿Ï·ÈÔ 4.7 ml/h ƒ˘ıÌ›ÛÂÈ˜ ƒ˘ıÌ›ÛÂÈ˜ ¯ÂÈÚÈÛÌÔ‡, ¯ÂÈÚÈÛÌÔ‡, ‚Ï¤ðÂ ÎÂÊ¿Ï·ÈÔ ‚Ï¤ðÂ ÎÂÊ¿Ï·ÈÔ ª¤ÁÈÛÙË ·ðﬁ‰ÔÛË (ðÏ‹ÚˆÛË), ‚Ï¤ðÂ ÎÂÊ¿Ï·ÈÔ 4.3 ªÂÓÔ‡, 100% ‚Ï¤ðÂ ÎÂÊ¿Ï·ÈÔ ∫Ô˘Ìð› on/off ∫ﬁÎÎÈÓË ‚Ï¤ðÂ ÎÂÊ¿Ï·ÈÔ ÂÓ‰ÂÈÎÙÈÎ‹ Ï˘¯Ó›·, ‚Ï¤ðÂ ÎÂÊ¿Ï·ÈÔ 4.5 ¶Ú¿ÛÈÓË...
Seite 168: Ïëúòóôóù·˜/Âí·âú›˙Ôóù·˜ Ùëó ·Óùï
4.3 ¶ÏËÚÒÓÔÓÙ·˜/ÂÍ·ÂÚ›˙ÔÓÙ·˜ ÙËÓ ·ÓÙÏ›· ∂ÍÔ‰Ô˜ ¶Ú¿- ∫ﬁÎ- ∫·Ù¿- ™ÙÔÓ ð›Ó·Î· ÂÏ¤Á¯Ô˘ ÙË˜ ·ÓÙÏ›·˜ ˘ð¿Ú¯ÂÈ ÙÔ Û˘Ó·ÁÂÚ- ÛÈÓË ÎÈÓË √ıﬁÓË ÛÙ·ÛË ÎÔ˘Ìð› . ∞˘Ùﬁ ÙÔ ÎÔ˘Ìð› ÙÔ ð·Ù¿ÌÂ ÛÂ ðÂÚ›ðÙˆ- ÌÔ‡ 100% ÛË ðÔ˘ ¯ÚÂÈ·˙ﬁÌ·ÛÙÂ ÙË Ì¤ÁÈÛÙË ·ðﬁ‰ÔÛË ÙË˜ ·ÓÙÏ›·˜ ÁÈ· Î¿ðÔÈ· ðÂÚÈÔÚÈÛÌ¤ÓË ‰È¿ÚÎÂÈ· ¯ÚﬁÓÔ˘, ∏...
Seite 169: Ðèîôèóˆó›· Ì¤Ûˆ Bus
4.6 ∂ðÈÎÔÈÓˆÓ›· Ì¤Ûˆ bus ∏ ·ÓÙÏ›· ÌðÔÚÂ› Ó· ‰È·ÌÔÚÊˆıÂ› ÁÈ· ÂÊ·ÚÌÔÁ¤˜ ÌÂ ÂðÈÎÔÈÓˆÓ›· bus. ¢È·Ù›ıÂÓÙ·È ÔÈ ·ÎﬁÏÔ˘ıÔÈ Ù‡ðÔÈ bus: ∆‡ðÔ˜ ÂÏ¤Á¯Ô˘ ∆‡ðÔ˜ bus Profibus GENIbus °È· Î¿ıÂ Ù‡ðÔ bus ð·Ú¤¯ÔÓÙ·È ‰È·ÊÔÚÂÙÈÎ¤˜ Ô‰Ë- Á›Â˜ ¯Ú‹ÛË˜.
Seite 170: ªâóô
4.7 ªÂÓÔ‡ ŸÏ· Ù· ÙÌ‹Ì·Ù· ÙÔ˘ ÌÂÓÔ‡ ðÂÚÈÁÚ¿ÊÔÓÙ·È ÛÙ· ð·Ú·Î¿Ùˆ ÎÂÊ¿Ï·È·. ŸÙ·Ó ÂÌÊ·Ó›˙ÂÙ·È ÙÔ ÛËÌÂ›Ô ∏ ·ÓÙÏ›· ‰È·ı¤ÙÂÈ ¤Ó· ÊÈÏÈÎﬁ ðÚÔ˜ ÙÔ ¯Ú‹ÛÙË ÛÂ Î¿ðÔÈ· Ú‡ıÌÈÛË ÙÔ˘ ÌÂÓÔ‡, ÛËÌ·›ÓÂÈ ﬁÙÈ ÌÂÓÔ‡, ÙÔ ÔðÔ›Ô ÂÓÂÚÁÔðÔÈÂ›Ù·È ð·ÙÒÓÙ·˜ ÙÔ ·˘Ù‹ Â›Ó·È ÂÓÂÚÁÔðÔÈËÌ¤ÓË. °È· Ó· ÂðÈÛÙÚ¤„ÂÙÂ ÎÔ˘Ìð›...
Seite 171: Úôáú¿Ìì·ù· Ïâèùô˘úá
DME 2: 0,000018 ml/ð·ÏÌﬁ˜ - 5 ml/ð·ÏÌﬁ˜ (ÂÛˆÙÂÚÈÎﬁ˜ ÔÌ·‰ÈÎﬁ˜ ¤ÏÂÁ¯Ô˜) DME 8: 0,000069 ml/ð·ÏÌﬁ˜ - 15 ml/ð·ÏÌﬁ˜ DME 12: 0,000111 ml/ð·ÏÌﬁ˜ - 24 ml/ð·ÏÌﬁ˜ • ™Â ð·ÚÙ›‰Â˜ (Batch) DME 19: 0,000204 ml/ð·ÏÌﬁ˜ - 37 ml/ð·ÏÌﬁ˜ (ÂÍˆÙÂÚÈÎﬁ˜ ÔÌ·‰ÈÎﬁ˜ ¤ÏÂÁ¯Ô˜) DME 48: 0,00530 ml/ð·ÏÌﬁ˜...
Seite 172: Ãúôóèî¿ (Timer)
√ ðÂÚÈÔÚÈÛÌﬁ˜ ·ðﬁ‰ÔÛË˜ ı· ÂðËÚÂ¿ÛÂÈ ÙËÓ ·ðﬁ- ∞ÏÏ¿ÍÙÂ ÙÔ ·Ó·ÏÔÁÈÎﬁ ðÚﬁÁÚ·ÌÌ· ﬁðˆ˜ ‰ÔÛË. ∆Ô 100% ·ÓÙÈÛÙÔÈ¯Â› ÛÙË Ì¤ÁÈÛÙË ·ðﬁ‰ÔÛË ÂðÈÛËÌ·›ÓÂÙ·È ÛÙÔ Û¯‹Ì· 10: ÙË˜ ·ÓÙÏ›·˜ ‹ ÙË˜ Î·ıÔÚÈÛÌ¤ÓË˜ Ì¤ÁÈÛÙË˜ ·ðﬁ‰Ô- ™¯‹Ì· 10 ÛË˜, ‚Ï¤ðÂ ÎÂÊ¿Ï·ÈÔ 4.15. ™¯‹Ì· 8 ÃÚËÛÈÌÔðÔÈ‹ÛÙÂ Ù· ÎÔ˘ÌðÈ¿ 0-20 mA ÁÈ·...
Seite 173 5 l/ð·ÚÙ›‰· ‰ﬁÛÂˆÓ ∫·ıÔÚÈÛÌ¤ÓË DME 8: 0,69 ml/ð·ÚÙ›‰· ‰ﬁÛÂˆÓ ÙÈÌ‹ π¡ ÛÂ ÏÂðÙ¿ 15 l/ð·ÚÙ›‰· ‰ﬁÛÂˆÓ DME 12: 1,11 ml/ð·ÚÙ›‰· ‰ﬁÛÂˆÓ 24 l/ð·ÚÙ›‰· ‰ﬁÛÂˆÓ DME 19: 2,04 ml/ð·ÚÙ›‰· ‰ﬁÛÂˆÓ 37 l/ð·ÚÙ›‰· ‰ﬁÛÂˆÓ DME 48: 5,3 ml/ð·ÚÙ›‰· ‰ﬁÛÂˆÓ 96 l/ð·ÚÙ›‰· ‰ﬁÛÂˆÓ...
Seite 174: Â Ð·úù›‰Â˜ (Batch)
4.13 ™Â ð·ÚÙ›‰Â˜ (Batch) ™¯‹Ì· 14 H ·ÓÙÏ›· ðÚ·ÁÌ·ÙÔðÔÈÂ› ÙË ‰ÔÛÔÌ¤ÙÚËÛË ÙË˜ Î·ıÔÚÈÛÌ¤ÓË˜ ðÔÛﬁÙËÙ·˜ ÛÂ ð·ÚÙ›‰Â˜ ‰ﬁÛÂˆÓ ÛÙË Ì¤ÁÈÛÙË ·ðﬁ‰ÔÛË ‹ ÛÙËÓ Î·ıÔÚÈÛÌ¤ÓË Ì¤ÁÈÛÙË ·ðﬁ‰ÔÛË, ‚Ï¤ðÂ ÎÂÊ¿Ï·ÈÔ 4.15. ∏ ðÔÛﬁÙËÙ· ‰ÔÛÔÌÂÙÚ¿Ù·È Î¿ıÂ ÊÔÚ¿ ðÔ˘ Ë ·ÓÙÏ›· Ï·Ì‚¿ÓÂÈ ¤Ó·Ó ÂÍˆÙÂÚÈÎﬁ ð·ÏÌﬁ. ƒ˘ıÌ›ÛÙÂ...
Seite 175: Âúèôúèûìﬁ˜ ·Ðﬁ‰Ôûë
4.15 ¶ÂÚÈÔÚÈÛÌﬁ˜ ·ðﬁ‰ÔÛË˜ ™¯‹Ì· 17 ∞˘Ù‹ Ë ÏÂÈÙÔ˘ÚÁ›· Ì·˜ ðÚÔÛÊ¤ÚÂÈ ÙË ‰˘Ó·ÙﬁÙËÙ· Ó· ÌÂÈÒÛÔ˘ÌÂ ÙË Ì¤ÁÈÛÙË ·ðﬁ‰ÔÛË ·ÓÙÏ›·˜ (MAX CAP). øÛÙﬁÛÔ, ÂðËÚÂ¿˙ÂÈ ÙÈ˜ ÏÂÈÙÔ˘ÚÁ›Â˜ Î·Ù¿ ÙÈ˜ ÔðÔ›Â˜ Ë ·ÓÙÏ›· Î·ÓÔÓÈÎ¿ ÏÂÈÙÔ˘ÚÁÂ› ÌÂ Ì¤ÁÈÛÙË ·ðﬁ‰ÔÛË. Àðﬁ Î·ÓÔÓÈÎ¤˜ Û˘Óı‹ÎÂ˜ ÏÂÈÙÔ˘ÚÁ›·˜, Ë ·ÓÙÏ›· ‰ÂÓ ÌðÔÚÂ›...
Seite 176: Ð·ó¿Ù·íë
4.17 ∂ð·Ó¿Ù·ÍË ™ËÌÂ›ˆÛË: ∏ ‚·ıÌÔÓﬁÌËÛË ÂðÈÛÙÚ¤ÊÂÈ Âð›ÛË˜ ÛÙÈ˜ ðÚÔÎ·ıÔÚÈÛÌ¤ÓÂ˜ ÙÈÌ¤˜. ∞˘Ùﬁ ÛËÌ·›ÓÂÈ ﬁÙÈ ı· ŸÙ·Ó ÂÓÂÚÁÔðÔÈËıÂ› Ë ÂÓÙÔÏ‹ "DEFAULT", Ë ·ÓÙÏ›· ¯ÚÂÈ·ÛÙÂ› Ì›· Ó¤· ‚·ıÌÔÓﬁÌËÛË ÛÂ ðÂÚ›ðÙˆÛË ðÔ˘ ı· ÂðÈÛÙÚ¤„ÂÈ ÛÙÈ˜ ÂÎ Î·Ù·ÛÎÂ˘‹˜ ÙË˜ Ú˘ıÌ›ÛÂÈ˜. ¯ÚËÛÈÌÔðÔÈËıÂ› Ë ÏÂÈÙÔ˘ÚÁ›· "DEFAULT". ™¯‹Ì· 18 ∂ÓÂÚÁÔðÔÈËÌ¤ÓË...
Seite 177: Ƒ˘ıì›Ûâè˜ Âèûﬁ‰Ô
™¯‹Ì· 20 √ıﬁÓË ÏÂÈÙÔ˘ÚÁ›·˜ √ıﬁÓË ÏÂÈÙÔ˘ÚÁ›·˜ √ıﬁÓË ÏÂÈÙÔ˘ÚÁ›·˜ ¯ˆÚ›˜ ÌÂÙ·‚ÔÏ¤˜ 4.20 ƒ˘ıÌ›ÛÂÈ˜ ÂÈÛﬁ‰Ô˘ °È· ÙËÓ ·Ó·ÏÔÁÈÎ‹ Â›ÛÔ‰Ô, ÌðÔÚÂ› Ó· ÂðÈÏÂÁÂ› ¤Ó·˜ ·ðﬁ ÙÔ˘˜ ·ÎﬁÏÔ˘ıÔ˘˜ Ù‡ðÔ˘˜ Û‹Ì·ÙÔ˜: ∆Ô Û¯‹Ì· 21 ‰Â›¯ÓÂÈ ﬁÏÂ˜ ÙÈ˜ ‰˘Ó·Ù¤˜ Ú˘ıÌ›ÛÂÈ˜. • 4-20 mA (·Ú¯ÈÎ‹ Ú‡ıÌÈÛË), √È Â›ÛÔ‰ÔÈ ÛÙ¿ıÌË˜ Î·È ð·‡ÛË˜ ÌðÔÚÔ‡Ó Ó· •...
Seite 178: ªôó¿‰Â˜ Ì¤Ùúëûë
4.21 ªÔÓ¿‰Â˜ Ì¤ÙÚËÛË˜ ∞ÌÂÚÈÎ¿ÓÈÎÂ˜ ÌÔÓ¿‰Â˜ Ì¤ÙÚËÛË˜: • ™ÙÔ ¯ÂÈÚÔÎ›ÓËÙÔ Î·È ·Ó·ÏÔÁÈÎﬁ ðÚﬁÁÚ·ÌÌ·, ∂›Ó·È ‰˘Ó·Ù‹ Ë ÂðÈÏÔÁ‹ ÌÔÓ¿‰ˆÓ ÌÂÙÚÈÎÒÓ (litre/ Ú˘ıÌ›ÛÙÂ ÙËÓ ðÔÛﬁÙËÙ· ðÔ˘ ı· ‰ÔÛÔÌÂÙÚËıÂ› ÛÂ milliliter) ‹ ∞ÌÂÚÈÎ¿ÓÈÎˆÓ (gallons/milliliter). Á·ÏﬁÓÈ· ·Ó¿ ÒÚ· (gph). ªÂÙÚÈÎ¤˜ ÌÔÓ¿‰Â˜ Ì¤ÙÚËÛË˜: • ™ÙÔ ð·ÏÌÈÎﬁ ðÚﬁÁÚ·ÌÌ·, Ú˘ıÌ›ÛÙÂ ÙËÓ ðÔÛﬁÙË- •...
Seite 179: Ðèù‹Úëûë ‰Ôûôì¤Ùúëûë
4.22 ∂ðÈÙ‹ÚËÛË ‰ÔÛÔÌ¤ÙÚËÛË˜ ¢È·Ù›ıÂÙ·È ¤Ó·˜ ÂðÈÙËÚËÙ‹˜ ‰ÔÛÔÌ¤ÙÚËÛË˜ ˆ˜ ðÚÔ·ÈÚÂÙÈÎﬁ ÂÍ¿ÚÙËÌ·. ∆ÔÓ Û˘ÓÔ‰Â‡Ô˘Ó ¯ˆÚÈÛÙ¤˜ Ô‰ËÁ›Â˜. ™¯‹Ì· 23 ªÂÙÚËÌ¤ÓË ‰È·‰ÚÔÌ‹ ‰ÔÛÔÌ¤ÙÚËÛË˜ √ ÂðÈÙËÚËÙ‹˜ Û˘Ó‰Â‰ÂÌ¤ÓÔ˜ ÛÙËÓ ·Ó·ÚÚﬁÊËÛË ÙË˜ ·ÓÙÏ›·˜ √ ÂðÈÙËÚËÙ‹˜ ‰ÔÛÔÌ¤ÙÚËÛË˜ Â›Ó·È Û¯Â‰È·ÛÌ¤ÓÔ˜ Ó· ÂðÈÙËÚÂ› ÙË ‰ÔÛÔÌ¤ÙÚËÛË ˘ÁÚÒÓ ðÔ˘ ÌðÔÚÂ› Ó· ðÚÔÎ·Ï¤ÛÔ˘Ó Û˘ÛÛÒÚÂ˘ÛË ·ÂÚ›Ô˘ ÛÙËÓ ÎÂÊ·Ï‹ ‰ÔÛÔÌ¤ÙÚËÛË˜, ð·‡ÔÓÙ·˜...
Seite 180: Ïâ›‰ˆÌ· Ð›Ó·î· Âï¤Á¯ô
4.23 ∫ÏÂ›‰ˆÌ· ð›Ó·Î· ÂÏ¤Á¯Ô˘ ∞Ó ÂÈÛ·¯ıÂ› Ï·Óı·ÛÌ¤ÓÔ˜ Îˆ‰ÈÎﬁ˜, ı· ÂÌÊ·ÓÈÛıÂ› "LOCKED" ÛÙËÓ ÔıﬁÓË ÁÈ· 2 ‰Â˘ÙÂÚﬁÏÂðÙ· ·ÎÔÏÔ˘- ∂›Ó·È ‰˘Ó·Ùﬁ Ó· ÎÏÂÈ‰ˆıÔ‡Ó Ù· ÎÔ˘ÌðÈ¿ ÙÔ˘ ð›Ó·Î· ıÔ‡ÌÂÓÔ ·ðﬁ "_ _ _ _". ŒÓ·˜ Îˆ‰ÈÎﬁ˜ ðÚ¤ðÂÈ Ó· ÂÏ¤Á¯Ô˘ ÁÈ· Ó· ðÚÔÏËÊıÔ‡Ó ‰˘ÛÏÂÈÙÔ˘ÚÁ›Â˜ ÛÙËÓ ÂÈÛ·¯ıÂ›.
Seite 181: Îî›Óëûë
5. ∂ÎÎ›ÓËÛË µ‹Ì· ∂Ó¤ÚÁÂÈ· ™˘Ó‰¤ÛÙÂ ÙÔ˘˜ Â‡Î·ÌðÙÔ˘˜ ÛˆÏ‹ÓÂ˜/ÛˆÏ‹ÓÂ˜: • ™˘Ó‰¤ÛÙÂ ÙÔ˘˜ Â‡Î·ÌðÙÔ˘˜ ÛˆÏ‹ÓÂ˜/ÛˆÏ‹ÓÂ˜ ·Ó·ÚÚﬁÊËÛË˜ Î·È ‰ÔÛÔÌ¤ÙÚËÛË˜ ÛÙËÓ ·ÓÙÏ›·. • ™˘Ó‰¤ÛÙÂ ¤Ó·Ó Â‡Î·ÌðÙÔ ÛˆÏ‹Ó· ÛÙË ‚·Ï‚›‰· ÂÍ·¤ÚˆÛË˜, Â¿Ó ¯ÚÂÈ¿˙ÂÙ·È, Î·È Ô‰ËÁ‹ÛÙÂ ÙÔÓ Â‡Î·ÌðÙÔ ÛˆÏ‹Ó· ÛÙÔ ‰Ô¯Â›Ô. ∞ÓÔ›ÍÙÂ ÙËÓ ð·ÚÔ¯‹ ËÏÂÎÙÚÈÎÔ‡ ÚÂ‡Ì·ÙÔ˜: •...
Seite 182: Μ·ıìôóﬁìëûë
6. µ·ıÌÔÓﬁÌËÛË ∂›Ó·È ÛËÌ·ÓÙÈÎﬁ Ó· ‚·ıÌÔÓÔÌËıÂ› Ë ·ÓÙÏ›· ÌÂÙ¿ ÙËÓ ÂÁÎ·Ù¿ÛÙ·Û‹ ÙË˜ ÒÛÙÂ Ó· ÂÍ·ÛÊ·ÏÈÛÙÂ› ﬁÙÈ ÂÌÊ·Ó›˙ÂÙ·È Ë ÛˆÛÙ‹ ÙÈÌ‹ (ml/h ‹ l/h) ÛÙËÓ ÔıﬁÓË. ∏ ‚·ıÌÔÓﬁÌËÛË ÌðÔÚÂ› Ó· ðÚ·ÁÌ·ÙÔðÔÈËıÂ› ÌÂ ÙÚÂÈ˜ ‰È·ÊÔÚÂÙÈÎÔ‡˜ ÙÚﬁðÔ˘˜: • ÕÌÂÛË ‚·ıÌÔÓﬁÌËÛË (Û˘ÓÈÛÙÒÌÂÓË). ªÂÙÚ¿Ù·È ·ðÂ˘ıÂ›·˜ Ë ‰ÔÛÔÌÂÙÚËÌ¤ÓË ðÔÛﬁÙË- Ù·...
Seite 183: Õìâûë '·Iìôóﬁìëûë
3. °ÂÌ›ÛÙÂ ¤Ó· ðÔÙ‹ÚÈ ðÔ˘ Ê¤ÚÂÈ ‰È·‚·ıÌ›ÛÂÈ˜ ÌÂ ÙÔ ðÚÔ˜ ‰ÔÛÔÌ¤ÙÚËÛË ˘ÁÚﬁ Q DME 2: 40 ml ðÂÚ›ðÔ˘ DME 8: 150 ml ðÂÚ›ðÔ˘ DME 12: 250 ml ðÂÚ›ðÔ˘ DME 19: 500 ml ðÂÚ›ðÔ˘ DME 48: 1000 ml ðÂÚ›ðÔ˘ 4. ¢È·‚¿ÛÙÂ Î·È ÛËÌÂÈÒÛÙÂ ÙËÓ ðÔÛﬁÙËÙ· Q 5.
Seite 184: Œììâûë '·Iìôóﬁìëûë
ÙÈÌ‹ ÙË˜ ·Ú¯ÈÎ‹˜ ÂÚÁÔÛÙ·ÛÈ·Î‹˜ ‚·ıÌÔÓﬁÌËÛË˜ • ðÚ¤ðÂÈ Ó· ¯ÚËÛÈÌÔðÔÈËıÔ‡Ó ÂÍ·ÚÙ‹Ì·Ù· ÙÔðÔ- ÛÙËÓ ÔıﬁÓË. °È· Ó· Âð·Ó·Ê¤ÚÂÙÂ ÙËÓ ·ÓÙÏ›· ÛÙËÓ ı¤ÙËÛË˜ Grundfos ‹ ·ÓÙ›ÛÙÔÈ¯Ë ðÔ‰Ô‚·Ï-‚›‰·, ÙÈÌ‹ ÙË˜ ÂÚÁÔÛÙ·ÛÈ·Î‹˜ ‚·ıÌÔÓﬁÌËÛË˜, ÂÓÂÚÁÔ- ‚·Ï‚›‰· ¤Á¯˘ÛË˜ Î·È ‰È¿ÌÂÙÚÔ˜ Â‡Î·Ìð-ÙÔ˘ ðÔÈÂ›ÛÙÂ ÙË ÏÂÈÙÔ˘ÚÁ›· "DEFAULT", ‚Ï¤ðÂ Ì¤ÚÔ˜...
Seite 185: Μ·ıìôóﬁìëûë Âï¤Á¯ô
ÔðÔ›Ô Â›Ó·È ÂðÈ‚Ï·‚¤˜ ÁÈ· ÙËÓ ˘ÁÂ›· ‹ Â›Ó·È ÙÔÍÈÎﬁ, 5. ™Ù·Ì·Ù‹ÛÙÂ ÙËÓ ·ÓÙÏ›· ð·ÙÒÓÙ·˜ ÙÔ ÎÔ˘Ìð› ÙﬁÙÂ Ë ·ÓÙÏ›· ı· ¯·Ú·ÎÙËÚÈÛÙÂ› ˆ˜ ÌÔÏ˘ÛÌ¤ÓË. ™Â ðÂÚ›ðÙˆÛË ðÔ˘ ˙ËÙËıÂ› ·ðﬁ ÙËÓ Grundfos Ó· 6. ¢È·‚¿ÛÙÂ ÙËÓ ¤Ó‰ÂÈÍË ÛÙÔ ÌÂÙÚËÙ‹ Î·È ÛËÌÂÈÒ- Û˘ÓÙËÚ‹ÛË ÙËÓ ·ÓÙÏ›·, ı· ðÚ¤ðÂÈ Ó· ÂÍ·ÛÊ·ÏÈÛÙÂ›...
Seite 186: Ó·î·˜ Â˘ú¤Ûâˆ˜ 'Ï·'òó
2. ™Â ðÂÚ›ðÙˆÛË ðÔ˘ ‰ÂÓ ˘ð¿Ú¯ÂÈ Ì›· Ù¤ÙÔÈ· ˘ðËÚÂÛ›· ðÂÚÈÛ˘ÏÏÔÁ‹˜ ·ðÔÚÚÈÌÌ¿ÙˆÓ ‹ ‰ÂÓ Â›Ó·È ÛÂ ı¤ÛË Ó· ‰È·¯ÂÈÚÈÛÙÂ› Ù· ˘ÏÈÎ¿ ðÔ˘ ¤¯Ô˘Ó ¯ÚËÛÈÌÔðÔÈËıÂ› ÛÙËÓ ·ÓÙÏ›·, ð·Ú·Î·ÏÒ ð·Ú·‰ÒÛÙÂ ÙÔ ðÚÔ˚ﬁÓ ‹ ÔðÔÈ·‰‹ðÔÙÂ ÂðÈÎ›Ó- ‰˘Ó· ˘ÏÈÎ¿ ÙÔ˘ ÛÙËÓ ðÏËÛÈ¤ÛÙÂÚË ÂÙ·ÈÚ›· Grundfos. H Grundfos ‰È·ÙËÚÂ› ÙÔ ‰ÈÎ·›ˆÌ· ·ÏÏ·ÁÒÓ.
Seite 187: Algemene Beschrijving
INHOUD 1. Algemene beschrijving Pagina De Grundfos doseerpomp DME is een zelfaanzui- gende membraanpomp. Algemene beschrijving Toepassingen De pomp bestaat uit: Typeaanduiding • een behuizing welke de aandrijving en elektro- Technische specificaties nica bevat, Mechanische specificaties • een pompkop met achterplaat, membraan, klep-...
Seite 188: Typeaanduiding
1.2 Typeaanduiding (Kan niet worden gebruikt voor het configureren van de pomp.) Voorbeeld: DME 2-18 A-PP/E/C-F-3 1 1E F Pomptype DME ... Code Stekeraansluiting EU (Schuko) USA, CAN Maximale tegendruk [bar] Pompuitvoering Code Standaard Standaard + alarm relais Standaard + Profibus Code Aansluiting, zuig/pers Standaard + GENIbus...
Seite 189: Technische Specificaties
2. Technische specificaties 2.1 Mechanische specificaties DME 2 DME 8 DME 12 DME 19 DME 48 Maximale capaciteit zonder anti-cavitatie * [l/h] 18,5 Maximale capaciteit met anti-cavitatie * [l/h] 14,5 Maximale tegendruk [bar] Maximale slagfrequentie per minuut [slagen/minuut] Maximale zuighoogte tijdens bedrijf [m]...
Seite 190: Afmetingen
2.4 Afmetingen 3.3 Installatie van de pomp Zie afmetingen aan het eind van deze instructies. • Raadpleeg eveneens het installatievoorbeeld in Alle afmetingen staan vermeld in mm. paragraaf 3.4. • N.B.: De pompkop kan water bevatten van de fa- briekstest. Indien een vloeistof die niet met water 3.
Seite 191: Installatievoorbeeld
De tekening in afb. 2 toont een installatievoorbeeld. Afb. 2 De DME pomp kan op vele mogelijke manieren worden geïnstalleerd. De schets beneden toont een voorbeeld met een aan de zijkant gemonteerd bedieningspaneel. De voorraadtank is een Grundfos chemicaliën voorraad/doseertank voorzien van laag/leeg niveaubewaking. 3.5 Elektrische aansluiting •...
Seite 192: Overzicht Van De Aansluitingen
3.6 Overzicht van de aansluitingen Afb. 3 Alarmrelais (alleen bij pompuitvoering “AR”) “NO” zwart “NC” blauw “Com” bruin Besturingskabel, Niveaukabel, zie onderstaande tabel zie onderstaande tabel Tank leeg Laag niveau Regelingang: Nummer / kleur 1 / bruin 2 / wit 3 / blauw 4 / zwart 5 / grijs...
Seite 193: Functies
4. Functies 4.1 Bedieningspaneel Afb. 4 LCD display, zie paragraaf 4.7 ml/h Doorlopen/menu Doorlopen/menu instellen, instellen, zie paragraaf 4.7 zie paragraaf 4.7 Max. capaciteit (aanzuiging), zie paragraaf 4.3 Menu, 100% zie paragraaf 4.7 Aan/pauze toets, zie paragraaf 4.7 Groene signaallamp, zie paragraaf 4.5 Rode signaallamp, zie paragraaf 4.5...
Seite 194: Aan- En Uitschakelen Van De Pomp
4.2 Aan- en uitschakelen van de pomp De functies van de signaallampen en het inge- bouwde alarm worden in onderstaande tabel weer- De pomp kan op twee verschillende manieren aan- gegeven: of uitgeschakeld worden: • Lokaal op het bedieningspaneel van de pomp. Alarm- Groene Rode...
Seite 195: Netwerkcommunicatie
4.6 Netwerkcommunicatie De pomp kan geconfigureerd worden voor netwerk- toepassingen. De volgende bus communicatie protocollen zijn be- schikbaar: Pompuitvoering Bus type Profibus GENIbus Afzonderlijke instructies worden bij elke bus-uitvoe- ring geleverd.
Seite 196: Menu
4.7 Menu Alle menu items worden in de volgende paragrafen beschreven. Indien bij een menu item verschijnt, De pomp is voorzien van een gebruikersvriendelijk betekent dit dat dit item geactiveerd is. Door ergens menu dat geactiveerd wordt door de -toets in te in de menustructuur “TERUG”...
Seite 197: Bedrijfsmodes
• De ingestelde hoeveelheid per puls. Instelbereik: DME 2: 0,000018 ml/puls - 5 ml/puls DME 8: 0,000069 ml/puls - 15 ml/puls DME 12: 0,000111 ml/puls - 24 ml/puls DME 19: 0,000204 ml/puls - 37 ml/puls DME 48: 0,00530 ml/puls - 96 ml/puls...
Seite 198: Tijd
Afb. 8 Aanpassen analoog mode, zoals aangegeven in afb. Afb. 10 Gebruik de toetsen 0-20 mA 4-20 mA voor doorlopen van het menu [mA] Afb. 9 4.12 Tijd Waarde over- De pomp doseert de ingestelde hoeveelheid in eenkomstig batches met de maximale capaciteit van de pomp of het 0/4-20 mA de ingestelde maximale capaciteit, zie paragraaf signaal...
Seite 199 Instelbereik: DME 2: 0,23 ml/batch - 5 l/batch DME 8: 0,69 ml/batch - 15 l/batch DME 12: 1,11 ml/batch - 24 l/batch Stel IN waarde DME 19: 2,04 ml/batch - 37 l/batch in minuten DME 48: 5,3 ml/batch - 96 l/batch...
Seite 200: Batch
4.13 Batch Afb. 14 De pomp doseert de ingestelde hoeveelheid in batches met de maximale capaciteit van de pomp of de ingestelde maximale capaciteit, zie paragraaf 4.15. De hoeveelheid wordt gedoseerd iedere keer dat de pomp een externe puls ontvangt. Indien de pomp nieuwe pulsen ontvangt voordat de Ingestelde vorige batch gedoseerd is, worden deze pulsen ge-...
Seite 201: Capaciteitsbegrenzing
4.15 Capaciteitsbegrenzing Afb. 17 Deze functie geeft de mogelijkheid de maximale pompcapaciteit (MAX CAP) te wijzigen. Echter dit beïnvloedt de functies waarbij de pomp op maximale capaciteit werkt. Onder normale bedrijfsomstandigheden kan de pomp niet meer verpompen dan de hoeveelheid die op het display staat vermeld.
Seite 202: Herstellen
4.17 Herstellen N.B.: De kalibratie wordt eveneens teruggezet op de oorspronkelijke waarden. Dit betekent dat een Indien “FABR.INST” wordt geactiveerd, zal de pomp nieuwe kalibratie vereist is wanneer de “FABR.INST” terugkeren naar de fabrieksinstellingen. functie gebruikt is. Afb. 18 Bedrijfsdisplay Bedrijfsdisplay zonder wijzigingen 4.18 Terug...
Seite 203: Ingang Configuratie
Afb. 20 Bedrijfsdisplay Bedrijfsdisplay Bedrijfsdisplay zonder wijzigingen 4.20 Ingang configuratie Voor de analoge ingang, de volgende signalen kun- nen worden geselecteerd: Figuur 21 toont alle mogelijke instellingen. • 4-20 mA (standaard), De niveau en stop ingang kan worden aangepast • 20-4 mA, van NO (normaal open) naar NC (normaal gesloten) functie.
Seite 204: Meet Eenheden
4.21 Meet eenheden US meetwaarden: • In de hand en analoog mode, vul de gewenste De mogelijkheid bestaat om Metrische (liter/milliliter) doseerwaarde in gallons per uur (gph). dan wel US (Gallon/milliliter) eenheden te selecte- ren. • In pulsmode, vul als doseerwaarde ml/puls in. De actuele capaciteit wordt aangegeven op het dis- Metrische meeteenheden play in gallons per uur (gph).
Seite 205: Doseerbewaking
4.22 Doseerbewaking Optioneel is een doseerbewaking verkrijgbaar. Be- dienings/installatie voorschrift wordt met de doseer- bewaking mee geleverd. Afb. 23 Gemeten doseerslag Doseerbewaking bevestigt aan de zuigzijde van de pompkop De doseerbewaking is ontworpen om bij het doseren van sterk ontgassende vloeistoffen een melding te genereren dat er zich gasbellen in de pompkop be- vinden, dosering vindt niet plaats ondanks dat de do- seerpomp in bedrijf is.
Seite 206: Vergrendeling Bedieningspaneel
4.23 Vergrendeling bedieningspaneel verschijnt dan gedurende 2 seconden “VER- GREND.”, gevolgd door “_ _ _ _”. Een nieuwe code Het is mogelijk het bedieningspaneel te vergrende- moet worden ingevuld. Gebeurt dit niet binnen 10 se- len zodat oneigenlijk gebruik van de doseerpomp conden, dan wordt automatisch naar het bedrijfsdis- kan worden voorkomen.
Seite 207: In Bedrijf Stellen
5. In bedrijf stellen Stap Aktie Aanbrengen zuig/persleidingen: • Sluit de zuig- en doseerslangen/leidingen aan op de pomp. • Sluit een slang aan op het ontluchtingsventiel, indien vereist, en leidt de slang in de tank. Schakel de elektrische voeding in: •...
Seite 208: Kalibratie
6. Kalibratie Het is belangrijk dat de pomp gekalibreerd wordt na de installatie, om er zeker van te zijn dat de correcte waarde (ml/h of l/h) in het scherm verschijnt. De kalibratie kan op drie verschillende manieren worden uitgevoerd: • Directe kalibratie (aanbevolen). De gedoseerde hoeveelheid over 100 slagen wordt direct gemeten.
Seite 209: Directe Kalibratie
2. Schakel de pomp uit. De groene LED knippert. 3. Vul een maatglas met doseervloeistof Q DME 2: ongeveer 40 ml DME 8: ongeveer 150 ml DME 12: ongeveer 250 ml DME 19: ongeveer 500 ml DME 48: ongeveer 1000 ml 4. Lees de hoeveelheid Q af en noteer deze.
Seite 210: Indirecte Kalibratie
De waarden uit de onderstaande tabel moeten toe- ter bij 20°C. gevoegd worden aan de standaard fabriekskablibra- • Er dient een Grundfos installatie kit of een verge- tie weergegeven op het display. Om de pomp terug lijkbare voetklep, injectieklep en slangdiameter te te zetten in de fabriekskalibratie, moet de worden toegepast.
Seite 211: Controle Van De Kalibratie
4.16. 8. Service 3. Lees en noteer de hoeveelheid in de chemica- Alvorens de pomp aan Grundfos te retourneren voor liëntank. service, dient de veiligheidsverklaring te worden in- 4. Schakel de pomp in met behulp van de gevuld door bevoegd personeel en op een zichtbare toets en houd de pomp tenminste 1 uur in bedrijf.
Seite 212: Storingstabel
1. Maak gebruik van de plaatselijke publieke of pri- vate afvalverwerkingsdienst. 2. Indien een dergelijke afvalverwerkingsdienst niet bestaat of de in het product gebruikte materialen niet kan verwerken, lever dan het product of de schadelijke materialen in bij de dichtstbijzijnde Grundfos onderneming of service werkplaats. Wijzigingen voorbehouden.
Seite 213: Allmänt
INNEHÅLLSFÖRTECKNING 1. Allmänt Sida Grundfos DME-doseringspump är en självsugande membranpump. Allmänt Användning Pumpen består av: Typnyckel • ett skåp som innehåller drivenhet och elektronik, Tekniska data • ett pumphuvud med bakplatta, membran, venti- Mekaniska data ler, anslutningar och avluftningsventil och Elektriska data •...
Seite 214: Typnyckel
1.2 Typnyckel (Kan inte användas för pumpkonfigurering.) Exempel: DME 2-18 A-PP/E/C-F-3 1 1E F Typbeteckning DME .. Stickpropp EU (Schuko) USA, CAN Max. tryck [bar] Styrningsvariant Standard Standard + larmrelä Standard + Profibus Standard + GENIbus Anslutning sug-/trycksida Slangklämma 6/9 Material i pumphuvudet Slangklämma 4/6 Polypropylen...
Seite 215: Tekniska Data
2. Tekniska data 2.1 Mekaniska data DME 2 DME 8 DME 12 DME 19 DME 48 Max. kapacitet utan anti-kavitation * [l/h] 18,5 Max. kapacitet med anti-kavitation * [l/h] 14,5 Max. tryck [bar] Max. slagfrekvens per minut [slag/min.] Max. sughöjd under drift [m] Max.
Seite 216: Mått
2.4 Mått 3.3 Montering av pump Måtten återfinns längst bak i denna instruktion. • Se även installationsexemplet i avsnitt 3.4. Alla mått är angivna i mm. • OBS: Pumpen kan innehålla vatten från de test som utförts på fabrik. Om pumpen skall användas för dosering av en vätska som inte får komma i 3.
Seite 217: Installationsexempel
Ritningen i fig. 2 visar ett installationsexempel. Fig. 2 DME-pumpen kan installeras på många olika sätt. Nedan visas ett exempel med sidomonterad manöverpanel. Tanken är en Grundfos kemikalietank monterad med Grundfos nivåkontrollenhet. 3.5 Elanslutning • Elanslutningen skall utföras av behörig personal i enlighet med lokal lagstiftning.
Seite 218: Anslutningsschema
3.6 Anslutningsschema Fig. 3 Larmrelä (endast styrningsvariant “AR”) “NO” svart “NC” blå “Com” brun Styrkabel, Nivåkabel, se nedanstående tabell se nedanstående tabell Tom tank Låg nivå Styrningsingång: Nummer / färg 1 / brun 2 / vit 3 / blå 4 / svart 5 / grå...
Seite 219: Funktioner
4. Funktioner 4.1 Manöverpanel Fig. 4 LCD-display, se avsnitt 4.7 ml/h Manövrering/ Manövrering/ inställning, inställning, se avsnitt 4.7 se avsnitt 4.7 Maximal kapacitet (evakuering), se avsnitt 4.3 Meny, 100% se avsnitt 4.7 Start-/stoppknapp, se avsnitt 4.7 Grön signallampa, se avsnitt 4.5 Röd signallampa, se avsnitt 4.5 Anslutning...
Seite 220: Start/Stopp Av Pumpen
4.2 Start/stopp av pumpen Funktionerna hos signallamporna och det inbyggda larmreläet framgår av nedanstående tabell: Pumpen kan startas/stoppas på två olika sätt: • Lokalt på pumpens manöverpanel. Larm- Grön Röd Tillstånd Display • Med hjälp av en extern start-/stoppkontakt, som lampa lampa utgång...
Seite 221: Fieldbus-Kommunikation
4.6 Fieldbus-kommunikation Pumpen kan konfigureras för fieldbus-applikationer. Följande bus-typer finns: Styrningsvariant Bus-typ Profibus GENIbus En särskild vägledning medföljer varje bus-typ.
Seite 222: Meny
4.7 Meny Alla menypunkterna beskrivs i följande avsnitt. Om symbolen visas bredvid en menypunkt betyder Pumpen är utrustad med en användarvänlig meny det att funktionen är aktiverad. “RETUR” kan väljas som aktiveras med knappen . Alla texterna i dis- var som helst i menystrukturen och då återgår syste- playbilderna visas på...
Seite 223: Driftsform
0-20 mA DME 2: 0,000018 ml/impuls - 5 ml/impuls DME 8: 0,000069 ml/impuls - 15 ml/impuls 4-20 mA DME 12: 0,000111 ml/impuls - 24 ml/impuls DME 19: 0,000204 ml/impuls - 37 ml/impuls DME 48: 0,00530 ml/impuls - 96 ml/impuls [mA]...
Seite 224 Fig. 9 Värde i förhål- lande till analog signal Om 4-20 mA eller 20-4 mA valts, och signalen faller under 2 mA, indikerar pumpen ett fel. Denna situa- tion kan uppstå om anslutningen bryts, t.ex. om led- ningen skadats. Ändra analog driftsform som visas i fig. 10: Fig.
Seite 225: Timer
DME 2: 0,23 ml/sats - 5 l/sats DME 8: 0,69 ml/sats - 15 l/sats DME 12: 1,11 ml/sats - 24 l/sats DME 19: 2,04 ml/sats - 37 l/sats DME 48: 5,3 ml/sats - 96 l/sats Värden kan endast väljas, som motsvarar kompletta Ställ in NX-...
Seite 226: Sats
4.13 Sats Fig. 14 Pumpen doserar den inställda mängden satsvis med pumpens maximala kapacitet eller den inställda maximala kapaciteten, se avsnitt 4.15. Mängden doseras varje gång pumpen tar emot en extern impuls. Om pumpen tar emot impulser innan den avklarat föregående sats, ignoreras dessa impulser.
Seite 227: Kapacitetsbegränsning
4.15 Kapacitetsbegränsning Fig. 17 Med denna funktion kan pumpens maximala kapaci- tet (MAX KAP) begränsas. Funktionen påverkar de funktioner där pumpen normalt arbetar med maximal kapacitet. Under normala driftsförhållanden kan pumpen inte arbeta med en kapacitet som är större än den förin- ställda.
Seite 228: Återställning Av Inställningar
4.17 Återställning av inställningar OBS: Kalibreringen återställs också på defaultinställ- ningen. Därför måste pumpen kalibreras om när När menypunkten “DEFAULT” aktiveras återtar “DEFAULT”-funktionen använts. pumpen fabriksinställningarna. Fig. 18 Driftsdisplay Driftsdisplay utan ändringar 4.18 Retur 4.19 Språk Fig. 19 Texterna i displayen kan visas på följande språk: •...
Seite 229: Konfigurering Av Ingångar
Fig. 20 Driftsdisplay Driftsdisplay Driftsdisplay utan ändringar 4.20 Konfigurering av ingångar För den analoga ingången kan en av följande signal- typer väljas: Fig. 21 visar möjliga inställningar. • 4-20 mA (default), Nivå- och stoppingångarna kan ändras ifrån NO • 20-4 mA. (normalt bruten) till NC (normalt sluten) funktion.
Seite 230: Måttenheter
4.21 Måttenheter US måttenheter: • Driftsformerna manuell och analog: Ställ in den Det är möjligt att välja metriska enheter (liter/milli- doserade mängden i gallons per timma (gph). liter) eller US enheter (gallons/milliliter). • Driftsformen impuls: Ställ in den doserade Metriska måttenheter: mängden i ml/impuls.
Seite 231: Doseringsövervakning
4.22 Doseringsövervakning En doseringsmonitor kan levereras som tillbehör. En separat instruktion levereras tillsammans med dose- ringsmonitorn. Fig. 23 Uppmätt pumpslag Monitor monterad på pumpens sugsida Doseringsmonitorn är konstruerad för att övervaka dosering av vätskor, som kan förorsaka luftansam- ling i pumpen, varvid doseringsprocessen stoppar även om pumpen fortfarande går.
Seite 232: Låsning Av Manöverpanel
4.23 Låsning av manöverpanel Knappas en felaktig kod in, visas “LÅST” i displayen i 2 sek. efterföljt av “_ _ _ _”. En ny kod skall knappas Det är möjligt att “låsa” knapparna på manöverpane- in. Om inknappningen av koden inte påbörjas inom len för att förhindra oavsiktlig pumpdrift.
Seite 233: Idrifttagning
5. Idrifttagning Steg Arbetsmoment Montera slangar/rör: • Montera sug- och doseringsslangar/-rör på pumpen. • Montera vid behov slangen på avluftningsventilen och led slangen tillbaka till tanken. Anslut försörjningsspänningen: • Displayen tänds. • Den gröna signallampan blinkar (pumpen är stoppad). 100% •...
Seite 234: Kalibrering
6. Kalibrering Det är viktigt att pumpen kalibreras efter installatio- nen så att korrekt mängd (ml/h eller l/h) visas på dis- playen. Kalibreringen kan utföras på tre olika sätt: • Direkt kalibrering (rekommenderas). Den mängd som doseras med 100 pumpslag mäts direkt.
Seite 235: Direkt Kalibrering
DME 19: ca. 500 ml DME 8: ca. 150 ml DME 48: ca. 1000 ml DME 12: ca. 250 ml 4. Läs av och anteckna Q 5. Placera sugslangen i mätglaset. 6. Gå till kalibreringsmenyn. Se vid behov avsnitt 4.7.
Seite 236: Indirekt Kalibrering
• Den doserade vätskans viskositet och densitet får endast måttligt avvika från vatten vid 20°C. Lägg till ett värde från nedanstående tabell med kali- • Grundfos installationskit eller motsvarande botten- breringsvärdet från fabriken, vilket visas i displayen. ventil, injektionsventil och slangdiameter skall an- För att ställa tillbaka till fabrikens kalibreringsvärde,...
Seite 237: Kontrollkalibrering
Se samband med att pumpen återsänds. avsnitt 6.2. Se “Safety declaration” längst bak i denna instruktion (formuläret finns endast på engelska). OBS: Pumpens anslutningskabel för spänningsför- sörjning får endast bytas av en av Grundfos auktori- serad serviceverkstad.
Seite 238: Felsökning
1. Använd lokalt gällande offentliga eller privata för- ordningar eller regler för destruktion. 2. Om sådana föreskrifter eller förordningar saknas eller att material som ingår i produkten inte emot- tages, kan produkten eller därifrån eventuella mil- jöfarliga material lämnas till närmaste Grundfos- bolag. Rätt till ändringar förbehålles.
Seite 239: Yleistä
SISÄLLYSLUETTELO 1. Yleistä Sivu Grundfos DME annostelupumppu on itseimevä kal- vopumppu. Yleistä Käyttö Pumppu koostuu seuraavista osista: Tyyppimerkintä • Kotelo, joka käsittää voimalähteen ja elektronii- Tekniset tiedot kan, Käyttötiedot • pumpun pää, jossa on takalevy, kalvo, venttiilit, Sähköiset tiedot liitännät ja ilmastusventtiili ja Sisään/ulostulotiedot...
Seite 240: Tyyppimerkintä
1.2 Tyyppimerkintä (Ei voida käyttää pumpun määritykseen.) Esimerkki: DME 2-18 A-PP/E/C-F-3 1 1E F Mallisarja DME .. Koodi Sähköpistoke EU (Schuko) USA, CAN Maks. paine [bar] Ohjausversio Koodi Vakio Vakio + hälytysrele Vakio + Profibus Liitäntä Vakio + GENIbus Koodi imu-/painepuoli Letkuliitin 6/9 Pumpun pään...
Seite 241: Tekniset Tiedot
2. Tekniset tiedot 2.1 Käyttötiedot Maks. tuotto ilman kavitoinnin estoa * [l/h] 18,5 Maks. tuotto kavitaatioestolla * [l/h] 14,5 Maks. paine [bar] Maks. iskutiheys minuutissa [iskui/min.] Suurin imukorkeus käytön aikana [m] Suurin imukorkeus täyttöajon aikana venttiilit märkinä [m] Maks. viskositeetti jousikuormitteisillä venttiileillä * [mPas] Maks.
Seite 242: Mitat
2.4 Mitat 3.3 Pumpun asennus Katso mittoja näiden ohjeiden lopussa olevasta piir- • Katso lisäksi asennusesimerkkiä kohdassa 3.4. roksesta. Kaikki mitat ovat mm. • Huom: Uuden pumpun päässä voi olla tehdaskoe- ajon jälkeen vettä. Jos pumppua on tarkoitus käyt- tää sellaisen aineen annosteluun, joka ei saa tulla 3.
Seite 243: Asennusesimerkki
Kuvan 2 piirros näyttää asennusesimerkin. Kuva 2 DME-pumppu voidaan asentaa monella tavalla. Alla on näytetty esimerkki, jossa ohjauspaneli on asennettu pumpun sivulle. Säiliö on Grundfos kemikaalisäiliö Grundfos pinnansäätölaitteistolla. 3.5 Sähköliitäntä • Pumpun liittäminen sähköverkkoon saa suorittaa vain hyväksytty sähkömies paikallisten asetusten mukaisesti.
Seite 244: Kytkentäkuvaus
3.6 Kytkentäkuvaus Kuva 3 Hälytysrele (vain ohjausversio “AR”) “NO“ musta “NC“ sininen “Com” ruskea Ohjauskaapeli, Pinnanmittauskaapeli, katso taulukko alla katso taulukko alla Säiliö tyhjä Matala pinta Ohjaustulo: Numero / väri 1 / ruskea 2 / valkoinen 3 / sininen 4 / musta 5 / harmaa Kuvaus Toiminta Käsinkäyttö...
Seite 245: Toiminnot
4. Toiminnot 4.1 Ohjauspaneli Kuva 4 LCD näyttö, katso kohta 4.7 ml/h Siirtyminen/ Siirtyminen/ säätöjen valinta, säätöjen valinta, katso kohta 4.7 katso kohta 4.7 Maks. tuotto (imu), katso kohta 4.3 Valikko, 100% katso kohta 4.7 Käy/seis-kytkin, katso kohta 4.7 Vihreä merkki- valo, katso kohta Punainen merkki- valo, katso kohta...
Seite 246: Pumpun Käynnistys/Pysäytys
4.2 Pumpun käynnistys/pysäytys Merkkivalojen ja sisäänrakennetun hälytysrelen toi- minta selviää alla olevasta taulukosta: Pumppu voidaan käynnistää/pysäyttää kolmella eri tavalla: Häly- Punai- Vihreä • Paikallisesti pumpun ohjauspanelista. tys- Tila Näyttö valo • Ulkopuolisen käynnistys/pysäytys-koskettimella, valo lähtö joka on kytkettynä impulssituloon. Katso kytkentä- kuvausta kohdassa 3.6.
Seite 247: Kenttäväylä Kommunikointi
4.6 Kenttäväylä kommunikointi Pumppu voidaan konfiguroida fieldbus sovellutuksiin. Valittavat väylätyypit: Ohjausversio Väylätyyppi Profibus GENIbus Laitteen mukana toimitetaan erillinen ohje eri väylä- tyypeille.
Seite 248: Valikko
4.7 Valikko Kaikki valikon tilat on näytetty alla olevassa kuvassa. Valikon tilan ollessa merkitty -merkillä, on tämä Pumpussa on käyttäjäystävällinen valikko, joka akti- toiminto aktivoituna. Valitsemalla “PALUU” valikkora- voidaan painamalla -näppäintä. Kaikki näytön kenteen mistä tahansa tilasta palaa näyttö näyttä- tekstiviestit ovat suomeksi.
Seite 249: Käyttötavat
0-20 mA Säätöalue: DME 2: 0,000018 ml/impulssi - 5 ml/impulssi DME 8: 0,000069 ml/impulssi - 15 ml/impulssi 4-20 mA DME 12: 0,000111 ml/impulssi - 24 ml/impulssi DME 19: 0,000204 ml/impulssi - 37 ml/impulssi DME 48: 0,00530 ml/impulssi - 96 ml/impulssi [mA]...
Seite 250 Kuva 9 Arvo analogi- viestin mukaan Jos valitaan 4-20 mA tai 20-4 mA ja signaali on al- haisempi kuin 2 mA, pumppu indikoi virhettä. Tilanne voi esiintyä jos yhteys katkeaa esimerkiksi johtova- hingon takia. Muuta analogiseen tilaan kuvan 10 mukaisesti: Kuva 10 Käytä...
Seite 251: Ajastin
DME 2: 0,23 ml/annos - 5 l/annos DME 8: 0,69 ml/annos - 15 l/annos DME 12: 1,11 ml/annos - 24 l/annos DME 19: 2,04 ml/annos - 37 l/annos DME 48: 5,3 ml/annos - 96 l/annos Voidaan valita vain täydellisiä annosteluimpulsseja Aseta SE-arvo vastaavia (kalibrointikertoimen mukaisia) arvoja.
Seite 252: Annoskäyttö
4.13 Annoskäyttö Kuva 14 Pumppu annostelee säädettyä määrää erinä suurim- malla tuotolla tai säädetyllä suurimmalla tuotolla, katso kohta 4.15. Määrä annostellaan joka kerta pumppu vastaanottaa ulkopuolisen impulssin. Jos pumppu vastaanottaa uuden impulssin ennen- kuin edeltävä annos on annosteltu valmiiksi, sivuute- Aseta taan tämä...
Seite 253: Tuottorajoitus
4.15 Tuottorajoitus Kuva 17 Tämän toiminnon avulla on mahdollista rajoittaa pumpun suurinta tuottoa (MAKS. KAP). Toiminnolla on merkitys niihin käyttötapoihin, joiden kohdalla pumppu käy suurimmalla tuotolla. Normaalioloissa pumppu ei voi käydä säädettyä suu- remmalla tuotolla. -näppäin, jolla pumppu käyte- 100% tään suurimmalla tuotolla, ohittaa kuitenkin tämän säädetyn arvon, katso kohta 4.3.
Seite 254: Asetusten Palautus
4.17 Asetusten palautus Huom: Kalibrointi palautuu myös tehdasarvoonsa. Pumppua joutuu siis kalibroimaan uudestaan Valikon “TEHDASAS.”-toiminnon valitseminen pa- “TEHDASAS.”-toiminnon käytön jälkeen. lauttaa pumpun tehdasasetukset. Kuva 18 Käyttötilan näyttö Käyttötilan näyttö ilman muutoksia 4.18 Paluu 4.19 Kieli Kuva 19 Tekstit näytössä voidaan näyttä seuraavilla kielillä: •...
Seite 255: Tuloasetukset
Kuva 20 Käyttötilan näyttö Käyttötilan näyttö Käyttötilan näyttö ilman muutoksia 4.20 Tuloasetukset Analogiatulolle voidaan valita seuraavat signaalityy- pit: Kuvassa 21 näytetään kaikki mahdolliset asetukset. • 4-20 mA (tehdasasetus), Pinta- ja seis-tulot voidaan muuttaa tilasta NO (nor- maalisti auki) tilaan NC (normaalisti kiinni). Jos ne •...
Seite 256: Mittayksiköt
4.21 Mittayksiköt US-mittayksiköt: • Käsikäyttö- ja analogisessa käyttötilassa, On mahdollista valita metriset yksiköt (litra/millilitra) aseta annosteltava määrä gallonina tunnissa tai US-yksiköt (gallona/millilitra). (gph). Metriset mittayksiköt: • Impulssikäyttötilassa, aseta annosteltava määrä • Käsikäyttö- ja analogisessa käyttötilassa, ml/impulssi. Todellinen tuotto näytetään gallonina aseta annosteltava määrä...
Seite 257: Annostelun Valvonta
4.22 Annostelun valvonta Annostelun valvontalaite on saatavana lisävarus- teena. Valvontalaitteen yhteydessä toimitetaan erilli- set käyttöohjeet. Kuva 23 Mitattu annosteluimpulssi Valvontalaite asennettu pumpun imupuolelle Annosteluvalvontalaite on tarkoitettu valvomaan sel- laisia annosteltavia nesteitä, jotka voivat aiheuttaa kaasun kerääntymistä annostelupäähän, aiheuttaen annosteluprosessin keskeytymistä pumpun vielä käydessä.
Seite 258: Ohjauspaneelin Lukitus
4.23 Ohjauspaneelin lukitus Jos syötetään virheellistä koodia, ilmestyy näyttöön “LUKITTU” 2 sekunniksi, ja sen jälkeen “_ _ _ _”. On mahdollista lukita ohjauspaneelin näppäimistöä Uusi koodi on syötettävä. Jos koodin syöttöä ei aloi- pumpun käyttöhäiriöiden estämiseksi. Lukitustoi- teta 10 sekunnissa, ilmestyy näyttöön pumpun käyt- minto voidaan asettaa päälle “KÄY”...
Seite 259: Käyttöönotto
5. Käyttöönotto Vaihe Toimenpide Asenna letku/putki: • Asenna imu- ja annostelupumppu pumppuun. • Asenna ilmastusventtiilin mahdollinen letku ja vie se takaisin säiliöön. Liitä syöttövirta: • Näyttö syttyy. • Vihreä merkkivalo vilkkuu (pumppu on pysäytettynä). 100% • Valitse mahd. kieli, katso kohta 4.19. Valitse käyttötapa (katso kohta 4.8): •...
Seite 260: Kalibrointi
6. Kalibrointi On tärkeää, että pumppu kalibroidaan asennuksen jälkeen, jotta oikea annosteltu määrä (ml/h tai l/h) voidaan näyttää näyttöruudussa. Pumppu voidaan kalibroida kolmella tavalla: • Suora kalibrointi (suositellaan). 100 pumppausiskujen annostelema määrä mita- taan suoraan. katso kohta 6.1. • Epäsuora kalibrointi. Taulukosta luetaan tiettyjen toimintaolosuhteiden mukainen kalibrointikerroin.
Seite 261: Suora Kalibrointi
DME 2: n. 40 ml DME 19: n. 500 ml DME 8: n. 150 ml DME 48: n. 1000 ml DME 12: n. 250 ml 4. Lue ja merkitse ylös Q 5. Sijoita imuletku mittalasiin. 6. Avaa kalibrointivalikko, katso tarv. kohta 4.7.
Seite 262: Epäsuora Kalibrointi
6.2 Epäsuora kalibrointi voista lämpötilassa 20°C. • On käytettävä Grundfos asennussarjaa tai vastaa- Näytössä olevaan tehtaalla suoritettuun oletuskalib- vaa pohjaventtiiliä, injektioventtiiliä ja letkukokoa. rointiarvoon tulee lisätä luku alla olevasta taulukosta. Pumpun asettaminen takaisin tehdaskalibrointiar- • Annosteluletkun pituus ei saa ylittää 6 metriä.
Seite 263: Tarkastuskalibrointi
100. kaikki asianmukainen tieto aineesta liitettävä mu- 10. Aseta laskettu arvo kalibrointivalikossa kuten kaan. epäsuorassa kalibroinnissa, katso kohta 6.2. Mikäli yllämainittua ehtoa ei täytetä, voi Grundfos kieltäytyä ottamasta vastaan pumppua huolletta- vaksi. Mahdolliset syntyvät pumpun palautuskustannukset on asiakkaan maksettava. Katso “Safety declaration” tämän oppaan lopussa (lomake on englanninkielinen).
Seite 264: Vianetsintä
Tämän tuotteen tai sen osien hävittäminen on suori- tettava seuraavien ohjeiden mukaisesti: 1. Käytä paikallisia, hyväksyttyjä romuliikkeitä. 2. Jos pumppua tai sen materiaaleja ei voida hävit- tää paikallisesti asianmukaisesti, voidaan pumppu palauttaa lähimpään Grundfos- yhtiöön tai huoltokorjaamoon. Oikeus muutoksiin pidätetään.
Seite 265: Generelt
INDHOLDSFORTEGNELSE 1. Generelt Side Grundfos DME doseringspumpen er en selvan- sugende membranpumpe. Generelt Anvendelse Pumpen består af: Typenøgle • et kabinet, der indeholder drivenhed og elektro- Tekniske data nik, Mekaniske data • et pumpehoved med bagplade, membran, venti- Elektriske data...
Seite 266: Typenøgle
1.2 Typenøgle (Kan ikke anvendes til pumpekonfigurering.) Eksempel: DME 2-18 A-PP/E/C-F-3 1 1E F Typerække DME .. Kode Netstik EU (Schuko) Maks. tryk [bar] USA, CAN Styringsvariant Kode Standard Standard + alarmrelæ Standard + Profibus Standard + GENIbus Tilslutning Kode suge-/trykside Slangeklemme 6/9 Pumpehovedmateriale...
Seite 267: Tekniske Data
2. Tekniske data 2.1 Mekaniske data DME 2 DME 8 DME 12 DME 19 DME 48 Maks. kapacitet uden anti-kavitation * [l/h] 18,5 Maks. kapacitet med anti-kavitation * [l/h] 14,5 Maks. tryk [bar] Maks. slagfrekvens pr. minut [slag/min.] Maks. sugehøjde under drift [m] Maks.
Seite 268: Dimensioner
2.4 Dimensioner 3.3 Montering af pumpe Se dimensioner bagest i denne instruktion. • Se også installationseksemplet i afsnit 3.4. Alle mål er angivet i mm. • Bemærk: Pumpehovedet kan indeholde vand fra fabrikstesten. Skal der doseres et medie, som ikke må...
Seite 269: Installationseksempel
Tegningen i fig. 2 viser et installationseksempel. Fig. 2 DME pumpen kan installeres på mange forskellige måder. Nedenfor er vist et eksempel med side- monteret betjeningspanel. Tanken er en Grundfos kemikalietank monteret med Grundfos niveaukontrolenhed. 3.5 El-tilslutning • El-tilslutning skal udføres af uddannet personale ifølge lokal lovgivning.
Seite 270: Tilslutningsoversigt
3.6 Tilslutningsoversigt Fig. 3 Alarmrelæ (kun styringsvariant “AR”) “NO” sort “NC” blå “Com” brun Styringskabel, Niveaukabel, se nedenstående tabel se nedenstående tabel Tom tank Lavt niveau Styringsindgang: Nummer / farve 1 / brun 2 / hvid 3 / blå 4 / sort 5 / grå...
Seite 271: Funktioner
4. Funktioner 4.1 Betjeningspanel Fig. 4 LCD display, se afsnit 4.7 Navigation/ ml/h Navigation/ indstilling, indstilling, se afsnit 4.7 se afsnit 4.7 Maks. kapacitet (ansugning), se afsnit 4.3 Menu, 100% se afsnit 4.7 Start/stop-tast, se afsnit 4.7 Grøn signallampe, se afsnit 4.5 Rød signallampe, se afsnit 4.5...
Seite 272: Start/Stop Af Pumpen
4.2 Start/stop af pumpen Funktionen af signallamperne og det indbyggede alarmrelæ fremgår af nedenstående tabel: Pumpen kan startes/stoppes på to forskellige måder: • Lokalt på pumpens betjeningspanel. Alarm- Grøn Rød • Ved hjælp af en ekstern start/stop-kontakt, som er Tilstand Display lampe lampe...
Seite 273: Fieldbus-Kommunikation
4.6 Fieldbus-kommunikation Pumpen kan konfigureres til fieldbus-applikationer. Der findes følgende bustyper: Styringsvariant Bustype Profibus GENIbus Der medfølger en separat vejledning til de forskellige bustyper.
Seite 274: Menu
4.7 Menu Alle menupunkterne er beskrevet i de følgende af- snit. Når vises ved et menupunkt, betyder det, at Pumpen er udstyret med en brugervenlig menu, der denne funktion er aktiveret. Ved at vælge “RETUR” aktiveres ved at trykke på -tasten.
Seite 275: Driftsformer
DME 2: 0,000018 ml/impuls - 5 ml/impuls 0-20 mA DME 8: 0,000069 ml/impuls - 15 ml/impuls DME 12: 0,000111 ml/impuls - 24 ml/impuls DME 19: 0,000204 ml/impuls - 37 ml/impuls 4-20 mA DME 48: 0,00530 ml/impuls - 96 ml/impuls [mA]...
Seite 276 Fig. 9 Værdi i henhold til analogt signal Hvis 4-20 mA eller 20-4 mA er valgt, og signalet fal- der under 2 mA, viser pumpen en fejl. Denne situa- tion kan forekomme, hvis forbindelsen er afbrudt, f.eks. hvis ledningen er beskadiget. Ændr analog driftsform som vist i fig.
Seite 277: Timer
DME 2: 0,23 ml/batch - 5 l/batch DME 8: 0,69 ml/batch - 15 l/batch DME 12: 1,11 ml/batch - 24 l/batch DME 19: 2,04 ml/batch - 37 l/batch DME 48: 5,3 ml/batch - 96 l/batch Der kan kun vælges værdier, som svarer til kom- plette pumpeslag (i henhold til kalibreringsfaktoren).
Seite 278: Batch
4.13 Batch Fig. 14 Pumpen doserer den indstillede mængde batch-vis med pumpens maks. kapacitet eller den indstillede maks. kapacitet, se afsnit 4.15. Mængden doseres hver gang, pumpen modtager en ekstern impuls. Hvis pumpen modtager impulser, før den er færdig med at afvikle foregående batch, vil disse impulser blive ignoreret.
Seite 279: Kapacitetsbegrænsning
4.15 Kapacitetsbegrænsning Fig. 17 Denne funktion giver mulighed for at begrænse pum- pens maks. kapacitet (MAKS KAP). Funktionen har indflydelse på de funktioner, hvor pumpen normalt kører med maks. kapacitet. Under normale driftsforhold kan pumpen ikke køre med en kapacitet, der er større end den angivne. Dette gælder dog ikke for -tasten for maks.
Seite 280: Reset Af Indstillinger
4.17 Reset af indstillinger Bemærk: Kalibreringen stilles også tilbage til defaultindstillingen. Pumpen kræver således en ny Ved aktivering af “DEFAULT” i menuen vender pum- kalibrering, efter at “DEFAULT”-funktionen har været pen tilbage til fabriksindstillingerne. anvendt. Fig. 18 Driftsdisplay Driftsdisplay uden ændringer 4.18 Retur 4.19 Sprog Fig.
Seite 281: Opsætning Af Indgange
Fig. 20 Driftsdisplay Driftsdisplay Driftsdisplay uden ændringer 4.20 Konfigurering af indgange For den analoge indgang kan én af følgende signal- typer vælges: Fig. 21 viser de mulige indstillinger. • 4-20 mA (default), Niveau- og stopindgangene kan ændres fra NO (slut- •...
Seite 282: Måleenheder
4.21 Måleenheder US måleenheder: • Driftsformerne manuel og analog: Indstil den Det er muligt at vælge metriske enheder (liter/millili- doserede mængde i gallons pr. time (gph). ter) eller US enheder (gallons/milliliter). • Driftsformen impuls: Indstil den doserede Metriske måleenheder: mængde i ml/impuls. Den aktuelle kapacitet er an- •...
Seite 283: Doseringsovervågning
4.22 Doseringsovervågning En doseringsmonitor kan leveres som tilbehør. En separat instruktion leveres sammen med monitoren. Fig. 23 Målt pumpeslag Monitor monteret på sugesiden af pumpen Doseringsmonitoren er udviklet til at overvåge dose- ring af væsker, som kan forårsage luftansamling i pumpehovedet, hvorved doseringsprocessen stop- pes, selv om pumpen stadig kører.
Seite 284: Låsning Af Betjeningspanel
4.23 Låsning af betjeningspanel Hvis en forkert kode er indtastet, vises “LÅST” i dis- playet i 2 sek. efterfulgt af “_ _ _ _”. En ny kode skal Det er muligt at låse tasterne på betjeningspanelet indtastes. Hvis indtastningen af koden ikke er påbe- for at forhindre uhensigtsmæssig pumpedrift.
Seite 285: Idriftsætning
5. Idriftsætning Trin Handling Montér slanger/rør: • Montér suge- og doseringslanger/-rør på pumpen. • Montér evt. slange på udluftningsventil og før slangen tilbage til tanken. Tilslut forsyningsspændingen: • Displayet tændes. • Grøn signallampe blinker (pumpen er stoppet). • Vælg evt. sprog, se afsnit 4.19. 100% Vælg driftsform (se afsnit 4.8): •...
Seite 286: Kalibrering
6. Kalibrering Det er vigtigt, at pumpen kalibreres efter installation, for at den korrekte mængdeangivelse (ml/h eller l/h) kan vises i displayet. Kalibreringen kan udføres på tre forskellige måder: • Direkte kalibrering (anbefales). Den doserede mængde af 100 pumpeslag måles direkte.
Seite 287: Direkte Kalibrering
DME 2: ca. 40 ml DME 19: ca. 500 ml DME 8: ca. 150 ml DME 48: ca. 1000 ml DME 12: ca. 250 ml 4. Aflæs og notér Q 5. Placér sugeslangen i måleglasset. 6. Gå til kalibreringsmenuen, se evt. afsnit 4.7.
Seite 288: Indirekte Kalibrering
20°C. For at stille tilbage til kalibreringsværdien fra fabrik- ken aktiveres “DEFAULT”-funktionen, se afsnit 4.17. • Der skal anvendes Grundfos installationskit eller tilsvarende bundventil, injektionsventil og slange- diameter. • Længden af doseringsslangen må ikke overstige 6 meter.
Seite 289: Kontrolkalibrering
4. Start pumpen ved at trykke på -tasten og lad den køre i mindst 1 time. Jo længere tid pumpen Før en pumpe returneres til Grundfos for service, kører, jo mere præcis bliver kalibreringen. skal sikkerhedsformularen, “Safety declaration”, ba- 5. Stop pumpen ved at trykke på...
Seite 290: Fejlfinding
2. Såfremt sådanne ordninger ikke findes eller ikke modtager de i produktet anvendte materialer, kan produktet afleveres til nærmeste Grundfos-sel- skab eller -serviceværksted. * I Danmark skal bortskaffelsen ske i overensstem- melse med bekendtgørelse 1067 af 22.12.98.
Seite 292 96440706 loaded PP/FKM/Ceramics 96446817 96446781 96440743 96446835 PVDF/FKM/Ceramics 96440674 96441152 96440743 96440708 Stainless steel/FKM/Stainless steel 96440676 96441154 96440743 96440710 DME 12 Standard PP/EPDM/Ceramics 96440659 96441125 96440739 96440705 PP/FKM/Ceramics 96446812 96446772 96440739 96446834 PVDF/FKM/Ceramics 96440661 96441127 96440739 96440707 Stainless steel/FKM/Stainless steel...
Seite 294 Dimensions ml/h 100% DME 2, DME 8, DME 12 DME 19, DME 48 A = [mm] B = [mm] C = [mm] D = [mm]...
Seite 295 Safety declaration Please copy, fill in and sign this sheet and attach it to the pump returned for service. We hereby declare that this product: Product type:____________________________ Model number:____________________________ No liquid or water:____________________________ Chemical, name:____________________________ (see pump nameplate) is free from hazardous chemicals, biological and radioactive substances. Fault description Please make a circle around the damaged part.
Seite 297 Telefax: +852-27858664 Telefax: +64-9-415 3250 Av. Humberto de Alencar Castelo Branco, Turkey Hungary Norway GRUNDFOS POMPA San. ve Tic. Ltd. Sti. CEP 09850 - 300 GRUNDFOS Hungária Kft. GRUNDFOS Pumper A/S Gebze Organize Sanayi Bölgesi São Bernardo do Campo - SP Park u.
Seite 298 Thinking ahead makes it possible Innovation is the essence 96434870 0710 Repl. 96434870 0405 ECM: 1063232 The name Grundfos, the Grundfos logo, and the payoff Be–Think–Innovate are registrated trademarks owned by Grundfos Management A/S or Grundfos A/S, Denmark. All rights reserved worldwide. www.grundfos.com...

Diese Anleitung auch für:

Dme 19 Dme 48

Grundfos DME 12 Montage- Und Betriebsanleitung

English

1 General Description

2 Technical Data

3 Installation

4 Functions

5 Start-Up

6 Calibration

7 Maintenance

8 Service

9 Fault Finding Chart

10 Disposal

Deutsch

1 Sicherheitshinweise

2 Allgemeines

3 Technische Daten

4 Montage

5 Funktionen

6 Inbetriebnahme

7 Kalibrierung

8 Wartung

9 Service

10 Störungsübersicht

11 Entsorgung

Français

1 Généralités

2 Caractéristiques Techniques

3 Installation

4 Fonctions

5 Mise en Marche

6 Calibrage

7 Entretien

8 Service

9 Tableau de Recherche des Pannes

10 Dispositions

Italiano

1 Descrizione Generale

2 Dati Tecnici

3 Installazione

4 Funzioni

5 Primo Avviamento

6 Calibrazione

7 Manutenzione

8 Assistenza

9 Tabella DI Ricerca E Riparazione Guasti

10 Smaltimento

Español

1 Descripción General

2 Datos Técnicos

3 Instalación

4 Funciones

5 Puesta en Marcha

6 Calibrado

7 Mantenimiento

8 Reparación

9 Localización de Fallos

10 Eliminación

Português

1 Descrição Geral

2 Características Técnicas

3 Instalação

4 Funções

5 Arranque

6 Calibração

7 Manutenção

8 Assistência Técnica

9 Tabela de Identificação de Avarias

10 Eliminação

Verfügbare Sprachen

Quicklinks

Kapitel

Verwandte Anleitungen für Grundfos DME 12

Inhaltszusammenfassung für Grundfos DME 12
