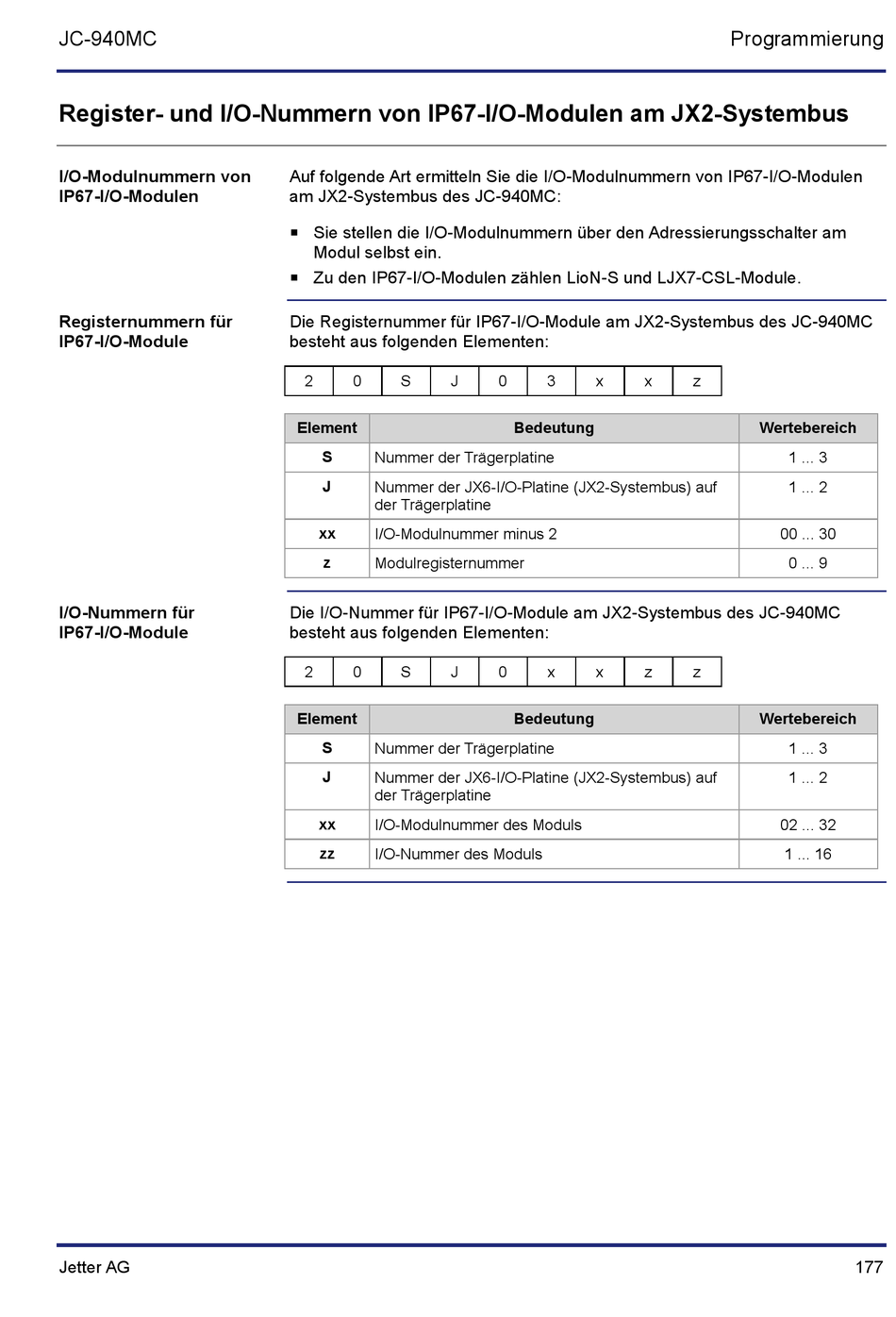

Register- und I/O-Nummern von IP67-I/O-Modulen am JX2-Systembus

I/O-Modulnummern von
IP67-I/O-Modulen
Registernummern für
IP67-I/O-Module
I/O-Nummern für
IP67-I/O-Module
Jetter AG
Auf folgende Art ermitteln Sie die I/O-Modulnummern von IP67-I/O-Modulen
am JX2-Systembus des JC-940MC:
 Sie stellen die I/O-Modulnummern über den Adressierungsschalter am
Modul selbst ein.
 Zu den IP67-I/O-Modulen zählen LioN-S und LJX7-CSL-Module.
Die Registernummer für IP67-I/O-Module am JX2-Systembus des JC-940MC
besteht aus folgenden Elementen:
2 0 S J
Element
S
Nummer der Trägerplatine
J
Nummer der JX6-I/O-Platine (JX2-Systembus) auf
der Trägerplatine
xx I/O-Modulnummer minus 2
z Modulregisternummer
Die I/O-Nummer für IP67-I/O-Module am JX2-Systembus des JC-940MC
besteht aus folgenden Elementen:
2 0 S J
Element
S
Nummer der Trägerplatine
J
Nummer der JX6-I/O-Platine (JX2-Systembus) auf
der Trägerplatine
xx
I/O-Modulnummer des Moduls
zz
I/O-Nummer des Moduls
0 3 x x
Bedeutung
0 x x z
Bedeutung
Programmierung
z
Wertebereich
1 ... 3
1 ... 2
00 ... 30
0 ... 9
z
Wertebereich
1 ... 3
1 ... 2
02 ... 32
1 ... 16
