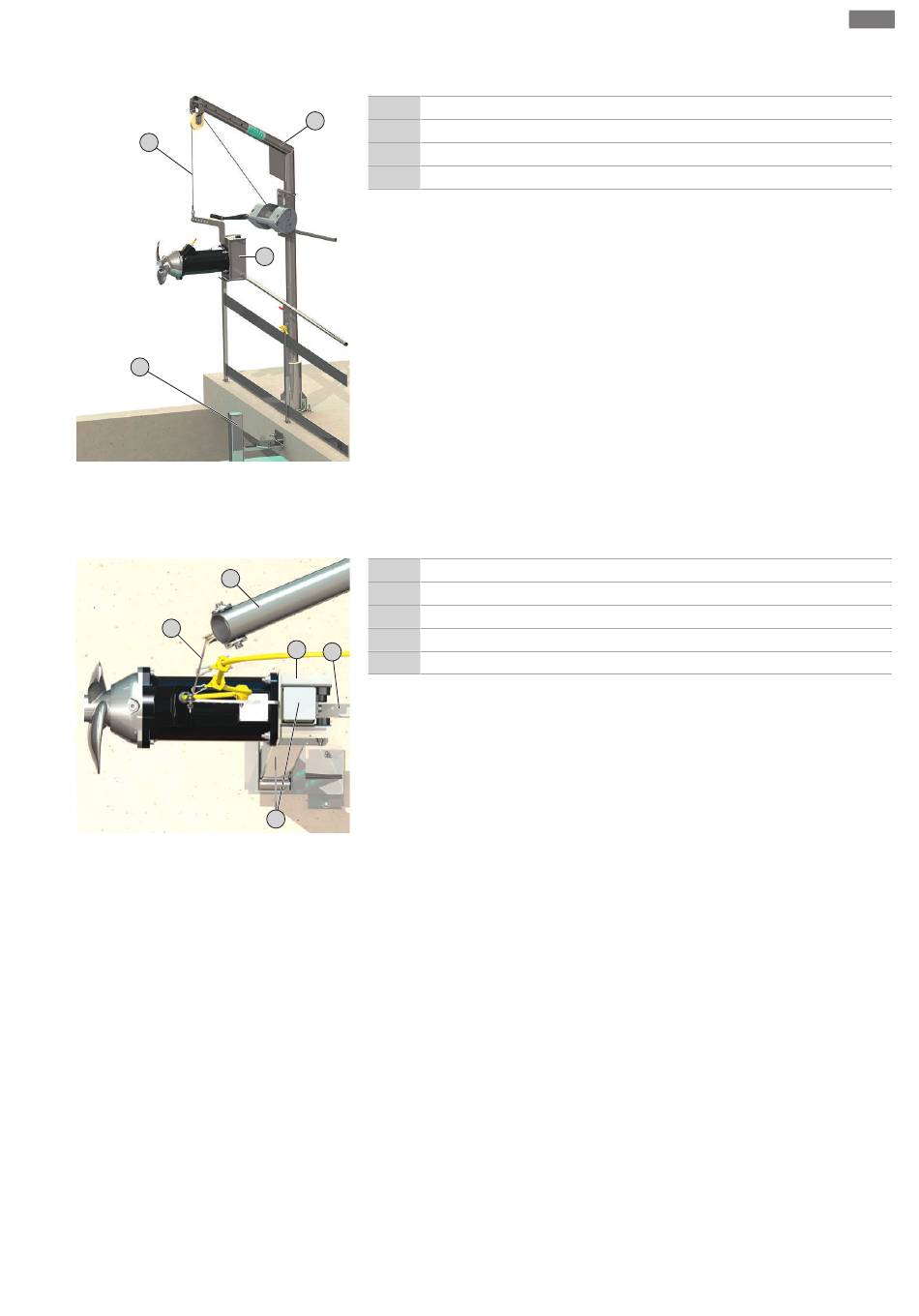

Fig. 8: Karıştırma düzenini havuzun üzerine
döndürün
1
2
Fig. 9: Karıştırma düzeni, alçaltma düzeneğinde
Montaj ve kullanma kılavuzu Wilo-EMU TR 14-40
Montaj ve elektrik bağlantısı
Karıştırma düzenini kaldırın ve havuzu döndürün
1 Kaldırma aleti
1
2 Kaldırma araçları
6 Çerçeve
8 Alçaltma düzeneğinin kılavuz borusu
‡
Hazırlık çalışmaları tamamlanmıştır.
1. Karıştırma düzenini tehlikesiz bir şekilde iskelenin üzerine döndürülebilecek şekilde
kaldırın.
6
DUYURU! Karıştırma düzeni, kaldırma aletinde yatay bir şekilde asılı olmalıdır.
Karıştırma düzeni, kaldırma aletinde eğimli bir şekilde asılıysa, çerçevedeki
bağlama noktasının yerini değiştirin.
2. Karıştırma düzenini havuzun üzerine döndürün.
DUYURU! Çerçeve, kılavuz borusuna dikey şekilde ilerlemelidir. Çerçeve, kılavuz
borusuna dikey şekilde ilerlemiyorsa, kaldırma aletinde çıkıntıyı uyarlayın.
Karıştırma düzenini alçaltma düzeneğine monte etme
1 Kaldırma aleti
2 Kaldırma araçları
6 Çerçeve
8 Alçaltma düzeneğinin kılavuz borusu
6
9
9 Alçaltma düzeneğinin üst tutucusu
‡
Karıştırma düzeni yatay bir şekilde asılı duruyor.
‡
Çerçeve, kılavuz borusuna dikey.
‡
Kablo tutucusu monte edildi.
1. Karıştırma düzenini yavaşça indirin.
2. Kılavuz borusunu burulma olmadan çerçeveye geçirin.
8 DUYURU! Kılavuz tekerlekler kılavuz borusuna dayanır.
3. Geçme akslı model:
Çerçeve, üst tutucunun üstüne gelene dek karıştırma düzenini indirin. Geçme
aksları ve kesintisiz plastik tekerlekleri monte edin ve katlanır pimlerle emniyete
alın!
