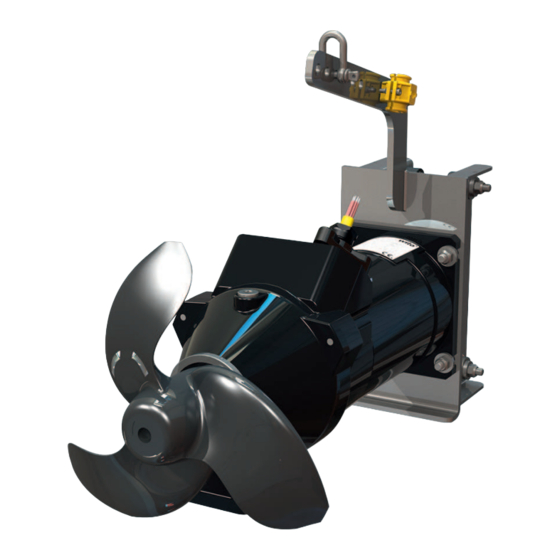

Wilo EMU TR 14-40 Einbau- Und Betriebsanleitung
Wilo EMU TR 14-40 Einbau- Und Betriebsanleitung

Wilo EMU TR 14-40 Einbau- Und Betriebsanleitung

Vorschau ausblenden Andere Handbücher für EMU TR 14-40:
Inhaltsverzeichnis

Werbung

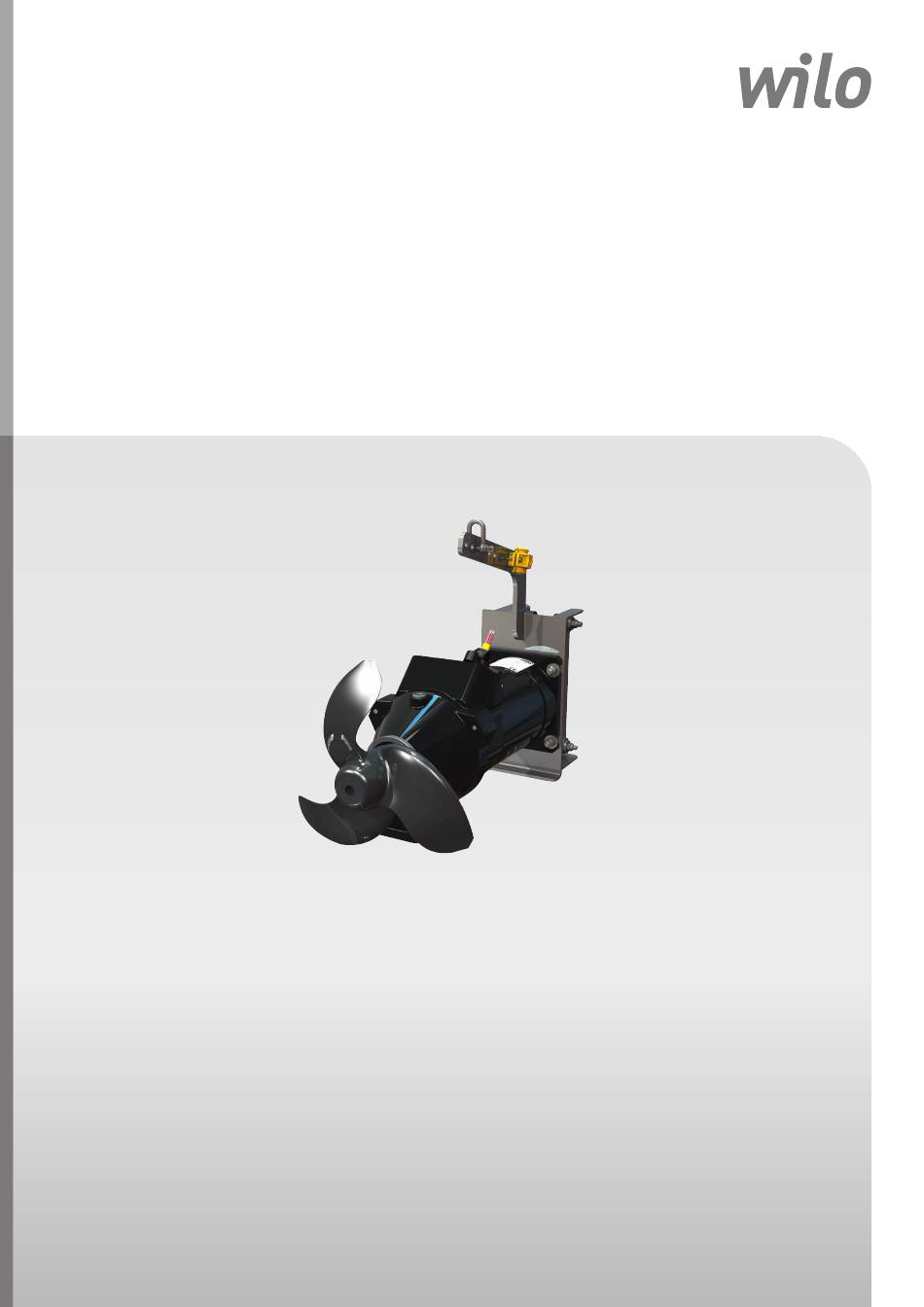

Pioneering for You
Wilo-EMU TR 14-40
de Einbau- und Betriebsanleitung
·
6074708 • Ed.02/2019-01

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Wilo EMU TR 14-40

  • Seite 1 Pioneering for You Wilo-EMU TR 14-40 de Einbau- und Betriebsanleitung · 6074708 • Ed.02/2019-01...
  • Seite 3: Inhaltsverzeichnis

    Betrieb in explosiver Atmosphäre.................................  29 Vor dem Einschalten.......................................  29 Ein- und Ausschalten .....................................  30 Während des Betriebes .................................... 30 8 Außerbetriebnahme/Ausbau .............................. 31 Personalqualifikation......................................  31 Pflichten des Betreibers .................................... 31 Außerbetriebnahme .......................................  31 Ausbau.......................................... 32 Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 4 12 Entsorgung .................................... 43 12.1 Öle und Schmierstoffe .................................... 44 12.2 Schutzkleidung........................................  44 12.3 Information zur Sammlung von gebrauchten Elektro- und Elektronikprodukten ................ 44 13 Anhang .....................................  44 13.1 Anzugsdrehmomente.....................................  44 13.2 Betrieb mit Frequenzumrichter.................................. 44 13.3 Ex-Zulassung........................................ 45 WILO SE 2019-01...
  • Seite 5: Allgemeines

    Darstellung des Produkts. Gewährleistung Für die Gewährleistung und Gewährleistungszeit gelten die Angaben laut den aktuellen „Allgemeinen Geschäftsbedingungen (AGB)“. Diese finden Sie unter: www.wilo.de/agb Abweichungen davon müssen vertraglich festgehalten werden und sind dann vorrangig zu behandeln.
  • Seite 6 In dieser Anleitung werden die folgenden Symbole verwendet: Gefahr vor elektrischer Spannung Gefahr durch bakterielle Infektion Gefahr durch explosive Atmosphäre Allgemeines Warnsymbol Warnung vor Schnittverletzungen Warnung vor heißen Oberflächen Warnung vor hohem Druck Warnung vor schwebender Last Persönliche Schutzausrüstung: Schutzhelm tragen WILO SE 2019-01...
  • Seite 7: Personalqualifikation

    Vorschriften zur elektromagnetischen Verträglichkeit einhal- ten. Wenn erforderlich, spezielle Maßnahmen berücksichtigen (z. B. geschirmte Ka- bel, Filter usw.). ƒ Defekte Anschlusskabel austauschen. Rücksprache mit dem Kundendienst halten. Überwachungseinrichtungen Die folgenden Überwachungseinrichtungen müssen bauseits gestellt werden: Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 8: Verwendung In Gesundheitsgefährdenden Medien

    Aufenthalt unter schwebenden Lasten ist Personen nicht gestattet. Lasten nicht über Arbeitsplätze führen, an denen sich Personen aufhalten. ƒ Montage-/Demontagearbeiten Verletzungsgefahr durch: – Ausrutschen – Stolpern – Anstoßen – Quetschen – Abstürzen Folgende Schutzausrüstung tragen: – Sicherheitsschuhe – Sicherheitshandschuhe gegen Schnittverletzungen WILO SE 2019-01...
  • Seite 9: Während Des Betriebs

    Für Wartung und Reparatur nur Originalteile des Herstellers verwenden. Die Verwen- dung von anderen als Originalteilen entbindet den Hersteller von jeglicher Haftung. ƒ Tropfmengen vom Fördermedium und dem Betriebsmittel sofort aufnehmen und nach den lokal gültigen Richtlinien entsorgen. Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 10: Betriebsmittel

    Die Rührwerke dürfen nicht eingesetzt werden in: ƒ Trinkwasser ƒ Nicht-newtonsche Flüssigkeiten ƒ Grob verunreinigte Fördermedien mit harten Bestandteilen, wie Steinen, Holz, Me- talle usw. ƒ Leicht entzündlichen und explosiven Medien in reiner Form Produktbeschreibung Konstruktion Das Tauchmotor-Rührwerk besteht aus den folgenden Bauteilen: WILO SE 2019-01...
  • Seite 11 10 m (33 ft). Größere Längen auf Anfrage. TR... 3...40 °C (37...104 °F) Medientemperatur IP68 Schutzart Isolationsklasse 4, 6, 8 Polzahl 15/h Max. Schalthäufigkeit 20 m (66 ft) Max. Eintauchtiefe ATEX, FM, CSA Explosionsschutz Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 12: Abdichtung

    − = nicht vorhanden/möglich, o = optional, • = serienmäßig * In der Ex-Ausführung entfällt diese Überwachung ersatzlos! ** Standardmäßig wird eine Temperaturbegrenzung verbaut. In der Ex-Ausführung nach ATEX wird eine Temperaturregelung und -begrenzung verbaut. Alle vorhandenen Überwachungseinrichtungen müssen immer angeschlossen wer- den! WILO SE 2019-01...
  • Seite 13: Betriebsarten

    ATEX-Zulassung Die Rührwerke sind für den Betrieb in explosionsgefährdeten Bereichen geeignet: ƒ Gerätegruppe: II ƒ Kategorie: 2, Zone 1 und Zone 2 Die Rührwerke dürfen nicht in Zone 0 eingesetzt werden! Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 14: Typenschild

    JJJJ = Jahr ƒ W = Abkürzung für Woche ƒ ww = Angabe der Kalenderwoche Typenschlüssel Beispiel: Wilo-EMU TR 36.95-6/16REx S17 Tauchmotor-Rührwerk, horizontal: TR = Rührwerk mit Standardasynchronmotor TRE = Rührwerk mit Asynchronmotoren der Motor-Wirkungsgradklasse IE3/IE4 x10 = Propellernenndurchmesser in mm...
  • Seite 15: Lieferumfang

    Anschlagpunkt. Rührwerk auf der Palette bis zum Montageort transportieren. Positionierung am Montageort durch eine oder zwei Personen aus- führen. Gewicht des Rührwerks beachten! ƒ Damit das Rührwerk während des Transports nicht beschädigt wird, Umverpackung erst am Einsatzort entfernen. Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 16: Lagerung

    40 bis 50 %. ƒ Das Rührwerk nicht in Räumen lagern, in denen Schweißarbeiten durchgeführt wer- den. Die entstehenden Gase oder Strahlungen können die Elastomerteile und Be- schichtungen angreifen. ƒ Anschlusskabel gegen Abknicken und Beschädigungen schützen. WILO SE 2019-01...
  • Seite 17: Installation Und Elektrischer Anschluss

    Punkte beachten: • Schutzausrüstung tragen: ⇒ geschlossene Schutzbrille ⇒ Mundschutz ⇒ Schutzhandschuhe • Tropfmengen sofort aufnehmen. • Angaben der Betriebsordnung beachten! Der Betreiber muss sicherstellen, dass das Personal die Betriebsordnung erhalten und gelesen hat! Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 18 (Beispiele): – Gasmessung vor dem Einstieg durchführen. – Gaswarngerät mitführen. – usw. ƒ Wenn sich giftige oder erstickende Gase ansammeln, sofort Gegenmaßnahmen er- greifen. ƒ Zum Heben, Senken und Transportieren des Rührwerks ein Hebezeug verwenden. WILO SE 2019-01...
  • Seite 19 8. Betriebsmittel über die Öffnung der Verschlussschraube (+/-) einfüllen. ⇒ Die Angaben zur Betriebsmittelsorte und -menge einhalten! 9. Verschlussschraube (+/-) reinigen, mit neuem Dichtungsring bestücken und wieder eindrehen. Max. Anzugsdrehmoment: 8 Nm (5,9 ft·lb)! 10.Korrosionsschutz wiederherstellen: Verschlussschrauben versiegeln, z. B. mit Si- kaflex. Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 20: Ölwechsel Dichtungsgehäuse (Tr 22/36/40)

    Anschlusskabel über die Beckenkante geführt wird, auf mögliche Scheuerstel- len achten. Scharfe Kanten können das Anschlusskabel beschädigen. Evtl. die Beckenkante anschrägen! 7. Korrosionsschutz herstellen (z. B. Sikaflex): Langlöcher am Motorflansch bis zur Scheibe auffüllen. ▶ Rührwerk montiert. Elektrischen Anschluss durchführen. WILO SE 2019-01...
  • Seite 21 Rührwerk nur mit dem Zubehör (Absenkvorrichtung und Rahmen) des Herstel- lers betreiben. Wenn das Rührwerk für die Installation mit Absenkvorrichtung be- stellt wurde, ist der Rahmen vormontiert. Wenn das Rührwerk ohne Rahmen gelie- fert wird, passenden Rahmen über den Kundendienst nachbestellen! Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 22 Rührwerk schräg am Hebezeug hängt, Anschlagpunkt am Rahmen versetzen. 2. Rührwerk über das Becken schwenken. HINWEIS! Der Rahmen muss lotrecht zum Führungsrohr verlaufen. Wenn der Rahmen nicht lotrecht zum Führungsrohr verläuft, Ausladung am Hebezeug an- passen. Fig. 8: Rührwerk über das Becken schwenken WILO SE 2019-01...
  • Seite 23 Schwenkbereich nicht nutzbar ist, Schwenkbereich mechanisch begrenzen! 6. Gewünschten Winkel einstellen und Absenkvorrichtung mit einer Schraube gegen Verstellen sichern. ▶ Installation abgeschlossen. Anschlusskabel verlegen und elektrischen Anschluss durchführen. Fig. 10: Rührwerk auf Festanschlag abgesetzt Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 24: Elektrischer Anschluss

    Relais/Motorschutzschalter mit Temperaturkom- pensation, Differentialauslösung und Wiedereinschaltsperre laut den lokalen Vorschrif- ten. Bei sensiblen Stromnetzen bauseitig weiteren Schutzeinrichtungen (z. B. Über- spannungs-, Unterspannungs- oder Phasenausfallrelais usw.) vorsehen. Fehlerstrom-Schutzschalter (RCD) Vorschriften des lokalen Energieversorgungsunternehmens einhalten! Die Verwendung eines Fehlerstrom-Schutzschalters wird empfohlen. WILO SE 2019-01...
  • Seite 25: Anschluss Drehstrommotor

    Anschlussplan entnehmen. Elektrischen Anschluss immer von einer Elek- trofachkraft ausführen lassen! HINWEIS! Die einzelnen Adern sind laut dem Anschlussplan bezeichnet. Adern nicht abschneiden! Es gibt keine weitere Zuordnung zwischen Aderbezeichnung und An- schlussplan. Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 26: Überwachung Motorraum

    Der Schwellenwert beträgt 30 kOhm. Aderbezeichnung Elektrodenanschluss Bei Erreichen des Schwellenwerts muss eine Abschaltung erfolgen! 6.5.4.3 Überwachung Motorwicklung Mit Bimetallfühler Bimetallfühler direkt im Schaltgerät oder über ein Auswerterelais anschließen. Anschlusswerte: max. 250 V(AC), 2,5 A, cos φ = 1 WILO SE 2019-01...
  • Seite 27: Aderbezeichnung Bimetallfühler

    ƒ Motorschutz im Strang des Motors installiert: Motorschutz auf 0,58 x Bemessungs- strom einstellen. ƒ Motorschutz in der Netzzuleitung installiert: Motorschutz auf den Bemessungsstrom einstellen. Die Anlaufzeit in der Sternschaltung darf max. 3 s betragen. Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 28: Betrieb Mit Frequenzumrichter

    2. Drehrichtung Propeller: Sicht von vorne: Der Propeller dreht entgegen dem Uhrzeigersinn (linksherum). Sicht von hinten: Der Propeller dreht im Uhrzeigersinn (rechtsherum). Fig. 12: Korrekte Drehrichtung ▶ Drehrichtung korrekt. Falsche Drehrichtung Bei falscher Drehrichtung den Anschluss wie folgt ändern: WILO SE 2019-01...
  • Seite 29: Betrieb In Explosiver Atmosphäre

    Intermittierender Betrieb: Max. Schalthäufigkeit wird eingehalten? ƒ Aufstellungsort/Betriebsraum prüfen: – Minimaler Wasserstand über Propeller definiert und überwacht? – Min. Medientemperatur kann unter 3 °C sinken: Überwachung mit automatischer Abschaltung installiert? – Im direkten Drehkreis des Propellers sind keine Einbauten vorhanden? Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 30: Ein- Und Ausschalten

    Die Medientemperatur darf nicht unter 3 °C sinken. Eine Medientemperatur unter 3 °C führt zu einer Verdickung des Mediums und kann zu Brüchen am Propeller führen. Wenn die Medientemperatur unter 3 °C sinken kann, eine automatische Temperaturmessung mit Vorwarnung und Abschaltung vorsehen. WILO SE 2019-01...
  • Seite 31: Außerbetriebnahme/Ausbau

    Bei einer längeren Außerbetriebnahme in regelmäßigen Abständen (monatlich bis vierteljährlich) einen 5-minütlichen Funktionslauf durchführen. VORSICHT! Ein Funktionslauf nur unter den gültigen Betriebsbedingungen durchführen. Ein Tro- ckenlauf ist nicht erlaubt! Missachtungen können einen Totalschaden zur Folge haben! Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 32: Ausbau

    • Kommen Hebemittel zum Einsatz muss zusätzlich noch ein Schutzhelm getra- gen werden! WARNUNG Verbrennungsgefahr an heißen Oberflächen! Das Motorgehäuse kann während des Betriebs heiß werden. Es kann zu Verbrennun- gen kommen. Den Motor nach dem Ausschalten auf Umgebungstemperatur abküh- len lassen! WILO SE 2019-01...
  • Seite 33: Boden- Und Wandmontage

    Betriebsordnung erhalten und gelesen hat! ‡ Rührwerk ausgebaut. ‡ Offenes Ende des Anschlusskabels wasserdicht verschlossen. ‡ Das verschmutzte Reinigungswasser wird laut den lokalen Vorschriften dem Ab- wasserkanal zugeführt. ‡ Für kontaminierte Rührwerke steht ein Desinfektionsmittel zur Verfügung. Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 34: Instandhaltung

    Bei Einsatz von leicht entzündbaren Lösungs- und Reinigungsmitteln ist offenes Feuer, offenes Licht sowie Rauchen verboten. Betriebsmittel 9.3.1 Ölsorten In der Dichtungskammer ist werkseitig ein medizinisches Weißöl eingefüllt. Für einen Ölwechsel werden die folgenden Ölsorten empfohlen: ƒ Aral Autin PL* WILO SE 2019-01...
  • Seite 35: Wartungsintervalle

    Wartungsvertrags empfohlen. Wenden Sie sich an den Kundendienst. Wartungsmaßnahmen WARNUNG Scharfe Kanten am Propellerflügel! An den Propellerflügeln können sich scharfe Kanten bilden. Es besteht die Gefahr, dass Gliedmaßen abgeschnitten werden. Schutzhandschuhe gegen Schnittverlet- zungen tragen. Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 36 PTC-Fühler (Kaltleiter): Messenwert abhängig von der Anzahl der verbauten Fühler. Ein PTC-Fühler hat einen Kaltwiderstand zwischen 20 und 100 Ohm. – Bei drei Fühlern in Serie liegt der Messwert zwischen 60 und 300 Ohm. – Bei vier Fühlern in Serie liegt der Messwert zwischen 80 und 400 Ohm. WILO SE 2019-01...
  • Seite 37: Sichtprüfung Von Zubehör

    6. Betriebsmittel laut den lokalen Vorschriften entsorgen! 7. Rührwerk wieder horizontal abstellen, sodass die Öffnung nach oben zeigt. 8. Betriebsmittel über die Öffnung der Verschlussschraube (+/-) einfüllen. ⇒ Die Angaben zur Betriebsmittelsorte und -menge einhalten! Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 38: Generalüberholung

    Betrieb gewährleistet. Die Generalüberholung wird beim Hersteller oder ei- ner autorisierten Service-Werkstatt durchgeführt. Reparaturarbeiten WARNUNG Scharfe Kanten am Propellerflügel! An den Propellerflügeln können sich scharfe Kanten bilden. Es besteht die Gefahr, dass Gliedmaßen abgeschnitten werden. Schutzhandschuhe gegen Schnittverlet- zungen tragen. WILO SE 2019-01...
  • Seite 39 Gleitringdichtung defekt ist, läuft das Öl aus der Dichtungskammer heraus. 3. Welle reinigen und neues Schmierfett auftragen. Fig. 15: Propellerwechsel 4. Neuen Propeller vorsichtig bis zum Anschlag aufschieben. 5. Innensechskantschraube mit Schraubensicherung benetzen, Scheibe aufstecken und in die Welle eindrehen. Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 40: Medienseitige Gleitringdichtung Austauschen

    6. Sechskantschrauben aus dem Rahmen ziehen und im neuen Rahmen einstecken. 7. Sechskantschrauben mit Schraubensicherung benetzen. 8. Neuen Rahmen auf den Motorflansch aufstecken. 9. Scheiben auf die Sechskantschrauben aufstecken. 10.Sechkantmuttern aufdrehen und fest anziehen. Max. Anzugsdrehmoment: siehe Anhang. WILO SE 2019-01...
  • Seite 41: Störungen, Ursachen Und Beseitigung

    Arbeiten folgende Schutzausrüstung tragen: • geschlossene Schutzbrille • Atemmaske • Schutzhandschuhe ⇒ Die aufgeführte Ausrüstung ist die Minimalanforderung, die Angaben der Betriebsordnung beachten! Der Betreiber muss sicherstellen, dass das Per- sonal die Betriebsordnung erhalten und gelesen hat! Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 42 ⇒ Spannungswerte der einzelnen Phasen von einer Elektrofachkraft prüfen las- sen. Rücksprache mit dem Stromnetzbetreiber. 3. Nur zwei Phasen am Anschluss vorhanden. ⇒ Anschluss von einer Elektrofachkraft prüfen und korrigieren lassen. 4. Zu große Spannungsunterschiede zwischen den Phasen. WILO SE 2019-01...
  • Seite 43: Ersatzteile

    Bei Inanspruchnahme von Leistungen des Kundendiensts können Kosten entstehen! Genaue Angaben hierzu beim Kundendienst erfragen. Ersatzteile Die Ersatzteilbestellung erfolgt über den Kundendienst. Um Rückfragen und Fehlbe- stellungen zu vermeiden, muss immer die Serien- oder Artikelnummer angegeben wer- den. Technische Änderungen vorbehalten! Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 44: Entsorgung

    Diese Produkte nur bei dafür vorgesehenen, zertifizierten Sammelstellen abgeben. ƒ Örtlich geltende Vorschriften beachten! Informationen zur ordnungsgemäßen Entsorgung bei der örtlichen Gemeinde, der nächsten Abfallentsorgungsstelle oder bei dem Händler erfragen, bei dem das Produkt gekauft wurde. Weitere Informationen zum Recycling unter www.wilo-recycling.com. Anhang 13.1 Anzugsdrehmomente Rostfreie Schrauben A2/A4...
  • Seite 45: Ex-Zulassung

    Bestimmungsgemäße Verwen- dung ATEX-Zulassung Die Rührwerke sind für den Betrieb in explosionsgefährdeten Bereichen geeignet: ƒ Gerätegruppe: II ƒ Kategorie: 2, Zone 1 und Zone 2 Die Rührwerke dürfen nicht in Zone 0 eingesetzt werden! Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 46: Elektrischer Anschluss

    Wiedereinschaltsperre anschließen. D. h. eine „Entsperrtaste“ muss von Hand betätigt werden! Abhängig von der Ausführung der thermischen Motorüberwachung muss beim Errei- chen des Schwellwerts folgender Auslösezustand erfolgen: ƒ Temperaturbegrenzung (1-Temperaturkreis): Bei Erreichen des Schwellwerts muss eine Abschaltung mit Wiedereinschaltsperre erfolgen! WILO SE 2019-01...
  • Seite 47: Ausbessern Der Gehäusebeschichtung

    Festigkeitsklasse von 600 N/mm² (38,85 long tons-force/inch²) entspre- chen. 13.3.6.1 Ausbessern der Gehäusebeschich- Bei größeren Schichtdicken kann sich die Lackschicht elektrostatisch aufladen. GE- tung FAHR! Explosionsgefahr! Innerhalb einer explosiven Atmosphäre kann es durch eine Entladung zur Explosion kommen! Einbau- und Betriebsanleitung Wilo-EMU TR 14-40...
  • Seite 48 Anhang Wenn die Gehäusebeschichtung ausgebessert wird, beträgt die maximale Schichtdicke 2 mm (0,08 in)! 13.3.6.2 Wechsel Anschlusskabel Ein Wechsel des Anschlusskabels ist strikt untersagt! 13.3.6.3 Wechsel der Gleitringdichtung Ein Wechsel der motorseitigen Abdichtung ist strikt untersagt! WILO SE 2019-01...
