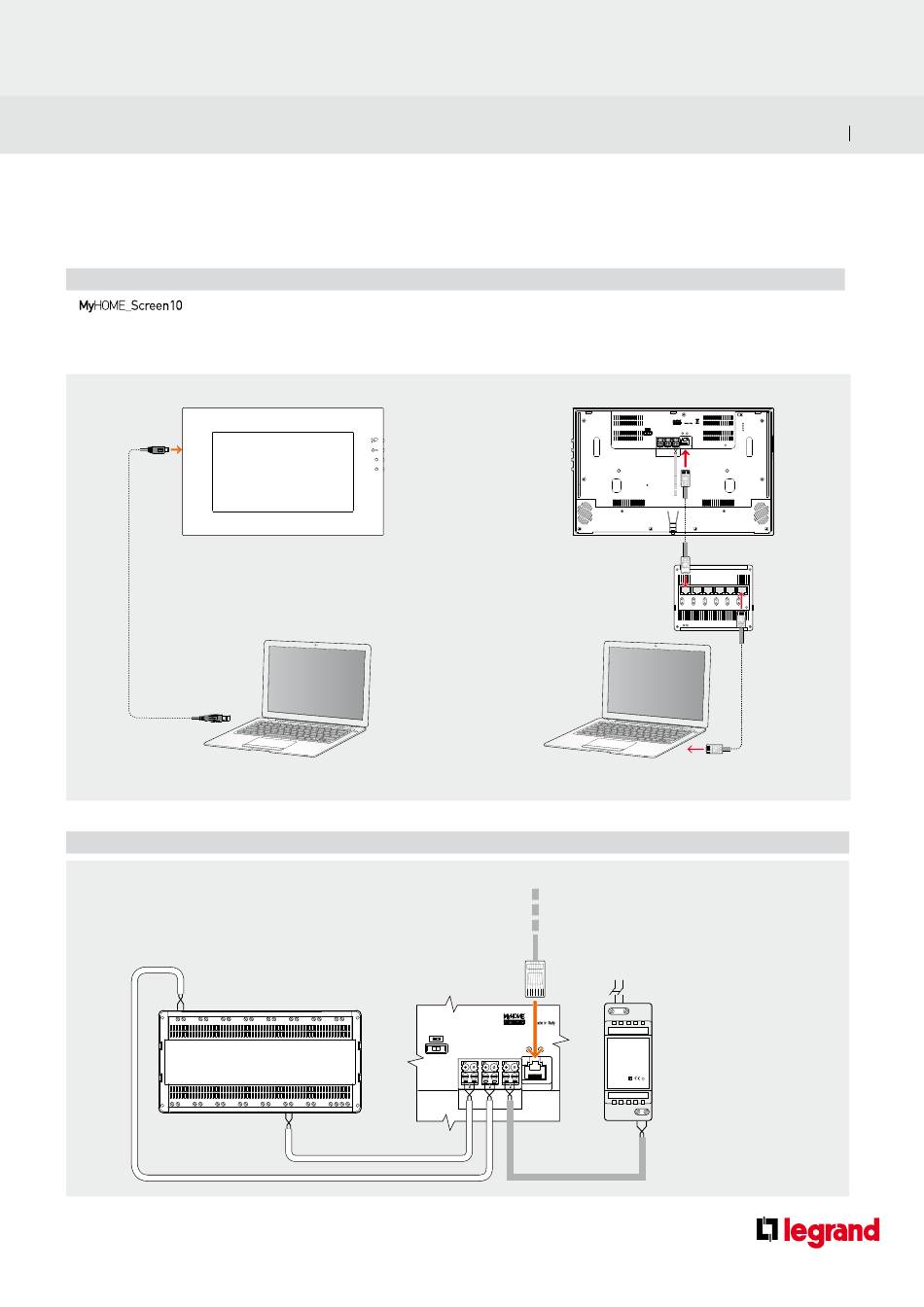

Konfiguration
Le wird mit Hilfe der Software programmiert. Um die vorgenommenen Einstellungen oder ein Firmware­Update zu übernehmen, zu überspielen, wird das
Gerät mit dem PC verbunden. Folgende Möglichkeiten stehen zur Verfügung:
– USB­Kabel (USB­miniUSB)
– Netzwerkkabel (Ethernet)
uSB-Verbindung
Die zum Programmieren benötigte Software steht zum Download bereit auf www.homesystems­legrandgroup.com
Anschlussplan
F441M
Multikanal Audio­/Video­Mixer
OFF ON
SCS
AUDIO
OUT BUS
BUS SCS Audio
Netzwerkverbindung
OFF ON
SCS
AUDIO
OUT BUS 2 1
Switch
Netzwerkkabel
AC 230 V
PR I
346020
2 1
PRI: 220 - 240V~
175-165mA
50/60Hz
1-2: 27Vdc
600mA
ETH
1 - 2
346020
346000
Stromversorgung
30 31
ETH
1 2 3 4 5 6
DC - In
