LEGRAND ARTEOR My Home Kit Broschüre Seite 23

F417U2
405 440 121
Dimmaktor 2 × 400 W
Beschreibung
Dieses Gerät steuert die ohm'schen Belastungen sowie die elektronischen und
ferromagnetischen Transformatoren. Nach direktem Anschluss des Dimmers an den
Bus und an die Last kann die Helligkeit von den 2 Ausgängen unabhängig geregelt
werden.
Bedienung:
Kurzer Tastendruck: EIN­/AUS­Schalten
Langer Tastendruck: AUF­/AB­Dimmen
Die zweifarbige Status LED signalisiert:
– Grün: Betrieb; Verbraucher ausgeschaltet
– orange: Verbraucher eingeschaltet
– Blinkend (grün­orange): Defekt (z. B. Kurzschluss oder Überlast)
Technische Eigenschaften
Stromversorgung:
Leistung/Verbrauch der gesteuerten Lasten:
– Glühlampen:
– Halogenlampen:
– Halogenlampen mit ferromagnetischem Transformator: 2 × 400 VA / 1,7 A
– Halogenlampen mit elektronischem Transformator:
– Verbrauch:
Abmessungen
Platzbedarf: 6 DIN­Module

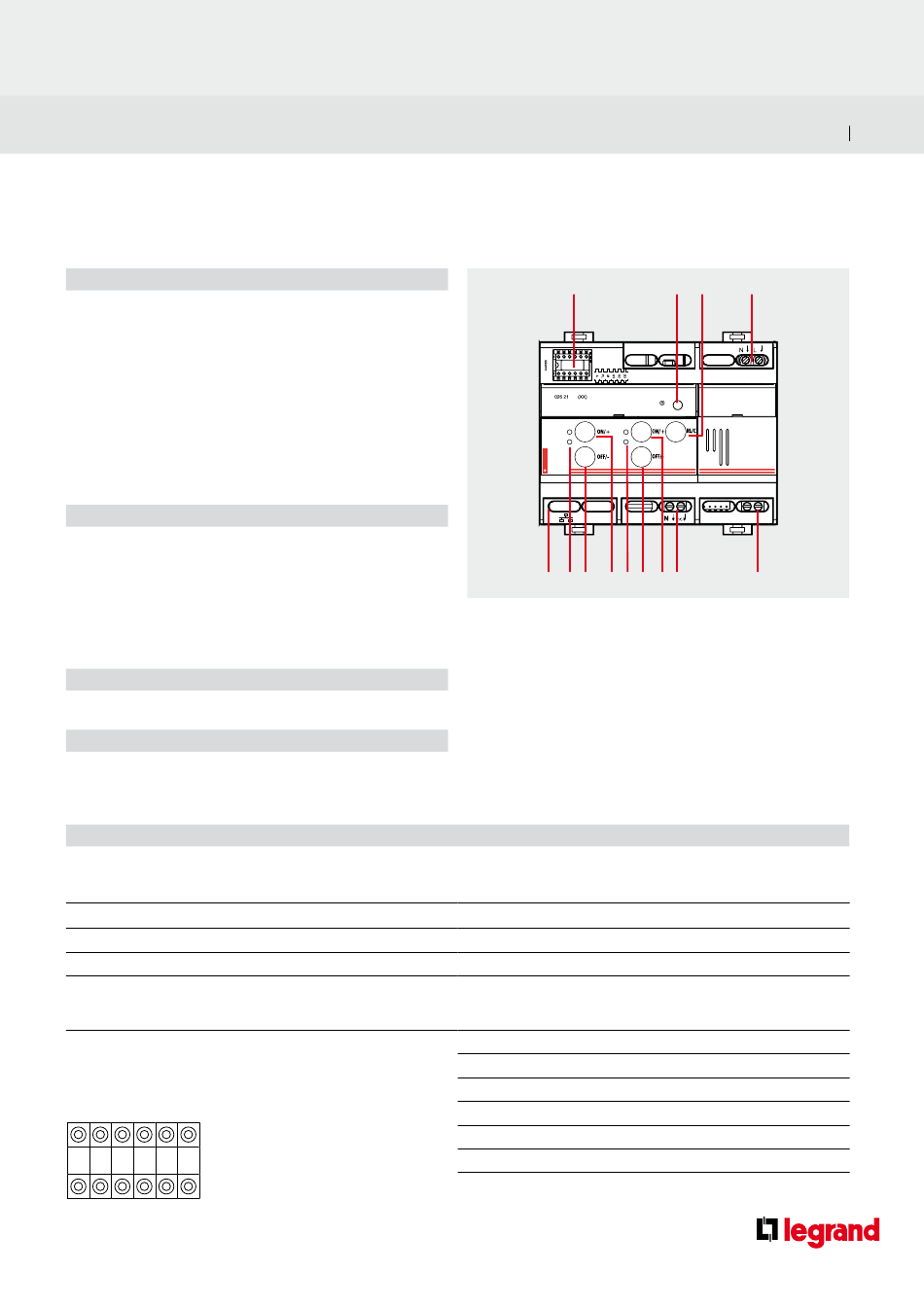

Legende
1. Konfigurator­Steckplätze
2. Drucktaster zum Einlernen (weitere Anwendung)
3. Drucktaster zur Laststeuerung
Konfiguration
Der Dimmer führt alle Basisfunktionen aus. Diese Funktionen können direkt am Steuergerät konfiguriert werden. Zusätzlich sind in den nachstehenden Tabellen alle
Betriebsarten aufgeführt, die verfügbar sind, wenn sich der Konfigurator in Steckplatz M befindet.
Mögliche Funktion
Der Dimmer ist der Slave. Er erhält einen Befehl von einem Master­Aktor, der dieselbe Adresse besitzt
Der Dimmer führt Bereichsbefehle (AMB) und Zentralbefehle (GEN) nicht aus.
Der Dimmer ist der Master und stoppt den entsprechenden Slave­Aktor zeitversetzt. Nur für «Punkt­zu­Punkt­Befehle».
Bei Eingang des Stopp­Befehls wird der Master­Aktor deaktiviert: der Slave­Aktor wird nach einer von den Konfiguratoren
vorgegebenen Zeit deaktiviert. 1
1) Der Start­Befehl aktiviert den Master­Dimmer und den Slave gleichzeitig. Der darauf
folgende Stopp­Befehl deaktiviert den Master­Dimmer; der Slave­Aktor bleibt noch für
eine bestimmte Zeit aktiv. Diese Zeit wurde mit dem Konfigurator 1­4 definiert, der sich,
wie in der Tabelle aufgeführt, im Steckplatz M des Master­Aktors befindet.
A PL1 G1 PL2 G2 MoD
100 240 V 50/60 Hz
–
2 × 400 W / 1,7 A
2 × 400 W / 1,7 A
4. Anschlussklemme 230 Vca
2 × 400 VA / 1,7 A
5. Verbindungsklemmen für die Last 2
5 mA
6. Verbindungsklemmen für die Last 1
7. Start­Drucktaster für die Steuerung/Regelung der Last 2
8. Stopp­Drucktaster für die Steuerung/Regelung der Last 2
9. orange LED leuchtet: Fehler im Bereich der Last 2
Grüne LED leuchtet: Last 2 aktiv (von 1 % bis 100 %)
10. Start­Drucktaster für die Steuerung/Regelung der Last 1
11. Stopp­Drucktaster für die Steuerung/Regelung der Last 1
12. orange LED leuchtet: Fehler im Bereich der Last 1
Grüne LED leuchtet: Last 1 aktiv (von 1 % bis 100 %)
13. Steckverbinder RJ45, BUS­Verbindung
Konfigurator N
1
2
3
4
1 2 3
100-240 V~
50-60 Hz
4,3 A
ε
13 12 11 10 9 8 7 6
Konfigurator in Steckplatz M
SLA
PUL
1 – 4 1
Dauer (Minuten)
1
2
3
4
22 23
4
5
