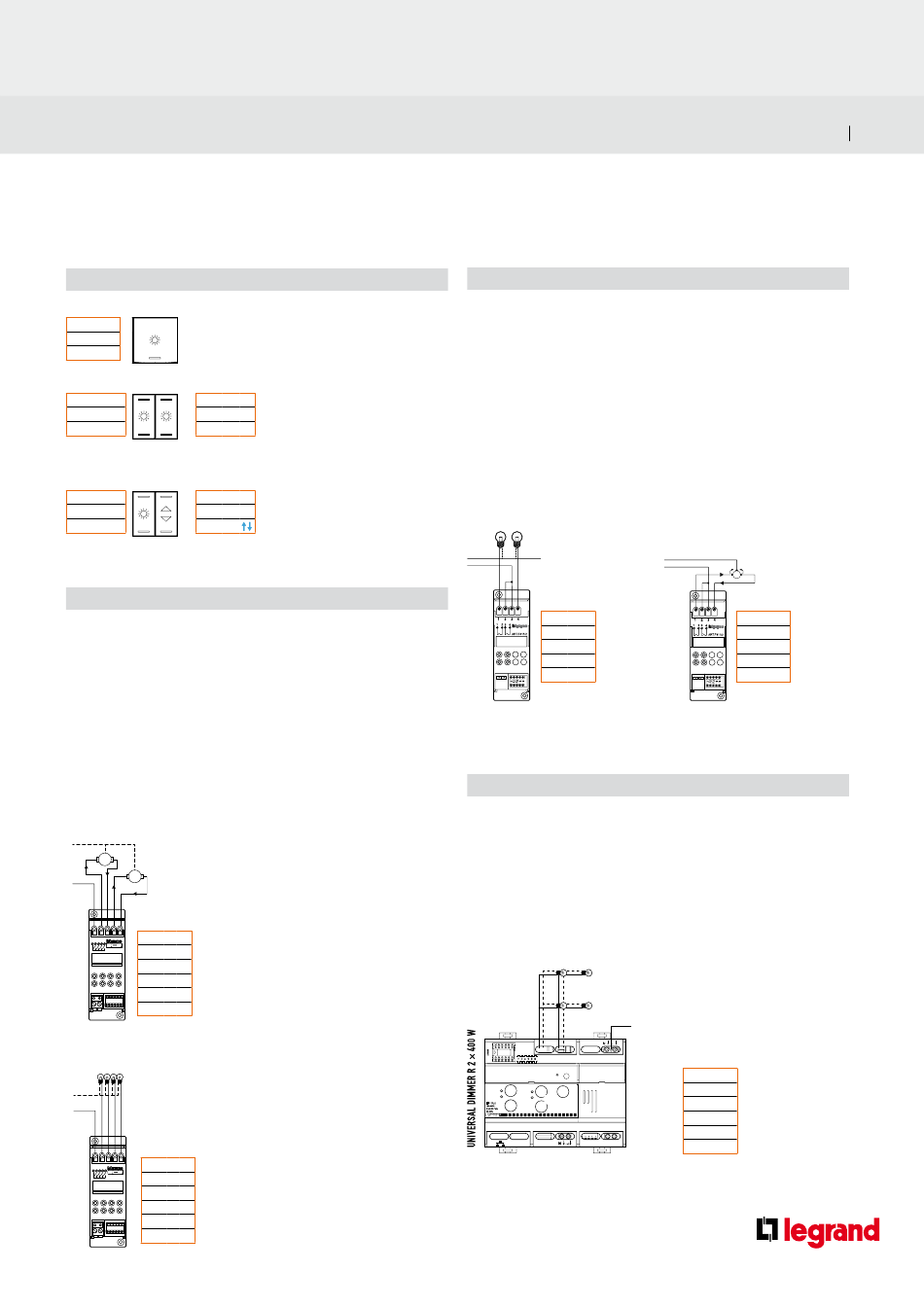

LEGRAND ARTEOR My Home Kit Broschüre Seite 15

6. 2-fach Sensor H4652/2 – 0675 52
A =
M1 =
PL =
Taste links Taste rechts
A1 = A2 =
PL1 = PL2 =
M1 = M2 =
Konfigurationsbeispiel
Taste links Taste rechts
A1 = 1 A2 =
PL1 = 1 PL2 =
M1 = – M2 =
7. 4-fach Aktor F411/4
A = Bereich
PL1 = Kanal 1 (Licht­Punkt) oder «auf» Rollladen
PL2 = Kanal 2 (Licht­Punkt) oder «ab» Rollladen
PL3 = Kanal 3 (Licht­Punkt) oder «auf» Rollladen
PL4 = Kanal 4 (Licht­Punkt) oder «ab» Rollladen
M = «PuL» der Aktor führt Bereichsbefehle «AMB» und Zentralbefehle «GEN»
nicht aus
«SLA» werden mehrere Aktoren gleichen Typs über die selbe Adresse
angesteuert, mit Ausnahme eines Aktors in dieser Gruppe (Master)
«1 bis 9» Zeitverzögerung (siehe Seite 21)
Rollladen Art. F411/4
N
M
M
L
A = 2
1 2 3 4 5
PL1 = 1 Kanal 1 > auf
ART. F411/4
PL2 = 1 Kanal 2 > ab
C1 C2 C3 C4
PL3 = 2 Kanal 3 > auf
PL4 = 2 Kanal 4 > ab
M = –
Licht Art. F411/4
N
L
A = 1
1 2 3 4 5
PL1 = 1 Kanal 1 > Licht A
ART. F411/4
PL2 = 2 Kanal 2 > Licht B
C1 C2 C3 C4
PL3 = 3 Kanal 3 > Licht C
PL4 = 4 Kanal 4 > Licht D
M = –
mit 1 × 2­moduligen Wippen
mit 2 × 1­moduligen Wippen
2
mit 2 × 1­moduligen Wippen
1
Rollladen 1
Rollladen 2
8. 2-fach Aktor F411/2
A = Bereich
PL1 = Kanal 1 (Licht­Punkt) oder «auf» Rollladen
PL2 = Kanal 2 (Licht­Punkt) oder «ab» Rollladen
G = Gruppenzuordnung
M = «PuL» der Aktor führt Bereichsbefehle «AMB» und Zentralbefehle «GEN»
nicht aus
«SLA» werden mehrere Aktoren gleichen Typs über die selbe Adresse
angesteuert, mit Ausnahme eines Aktors in dieser Gruppe (Master)
«1 bis 9» Zeitverzögerung (siehe Seite 18)
Licht Art. F411/2
A B
A = 1
PL1 = 1 Kanal 1 > Licht A
PL2 = 2 Kanal 2 > Licht B
M = –
G = –
9. 2-fach Dimmaktor F417U2
A = Bereich
PL1 = Kanal 1 (Licht­Punkt 1)
G1 = Gruppenzuordnung Kanal 1
PL2 = Kanal 2 (Licht­Punkt 2)
G2 = Gruppenzuordnung Kanal 2
«PuL»
MoD = der Aktor führt Bereichsbefehle «AMB» und Zentralbefehle «GEN»
nicht aus
«1 bis 9» Zeitverzögerung (siehe Seite 23)
230 V
ON/+
ON/+ RL/C
F417U2
OFF/-
OFF/-
2x400 VA
ε
14 15
Rollladen Art. F411/2
M
L L
1 2
A = 2
PL1 = 4 Kanal 1 > auf
PL2 = 4 Kanal 2 > ab
M = –
G = –
A = 3
PL1 = 1
G1 = –
PL2 = 2
G2 = –
MoD = –
