My HOME KiT
Arteor™
technischer Leitfaden
2-fach Sensor
Beschreibung
Der Tastsensor 2­fach dient zur Ansteuerung von Schalt­, Dimm­ oder
Rollladenaktoren bzw. zum Senden von Gruppen­ oder Zentralbefehlen (GEN).
Jeder der beiden Kanäle besitzt eigene Konfigurator­Steckplätze (A, PL, M).
LED-Helligkeit:
Drücken der Taste LED­Helligkeit (> 2 Sek.) ändert die Helligkeit der LED
(100­60­30­0%).
Der Tastsensor kann auch als 1­fach Tastsensor verwendet werden (Bestückung mit
2­moduliger Wippe). In diesem Fall sind nur die Steckplätze A1, PL1 und gegebenfalls
M1 zu konfigurieren.
Technische Eigenschaften
Versorgung durch BUS/SCS: 18 – 27 Vcc
Verbrauch: 9 mA
Abmessungen
Platzbedarf: 2 Einbaumodule
Zubehör
Bestückung mit 1­ oder 2­moduligen Wippen siehe Katalog.
Konfiguration
Das Gerät beinhaltet zwei voneinander unabhängige Steuereinrichtungen. Wenn nur 1
benützt wird, konfigurieren Sie nur die Steckplätze des Befehls 1 (Steckplätze A1, PL1
und M1). Zum Senden von getrennten Befehlen müssen die Steckplätze der Befehle 1
und 2 unabhängig voneinander konfiguriert werden.
A =
M1 =
PL1 =
Taste links Taste rechts
A1 = A2 =
PL1 = PL2 =
M1 = M2 =
Konfigurationsbeispiel
Taste rechts
Taste links
A1 = 1 A2 =
PL1 = 1 PL2 =
M1 = – M2 =
mit 1 × 2­moduligen Wippen
mit 2 × 1­moduligen Wippen
2
mit 2 × 1­moduligen Wippen
1
5
9
8

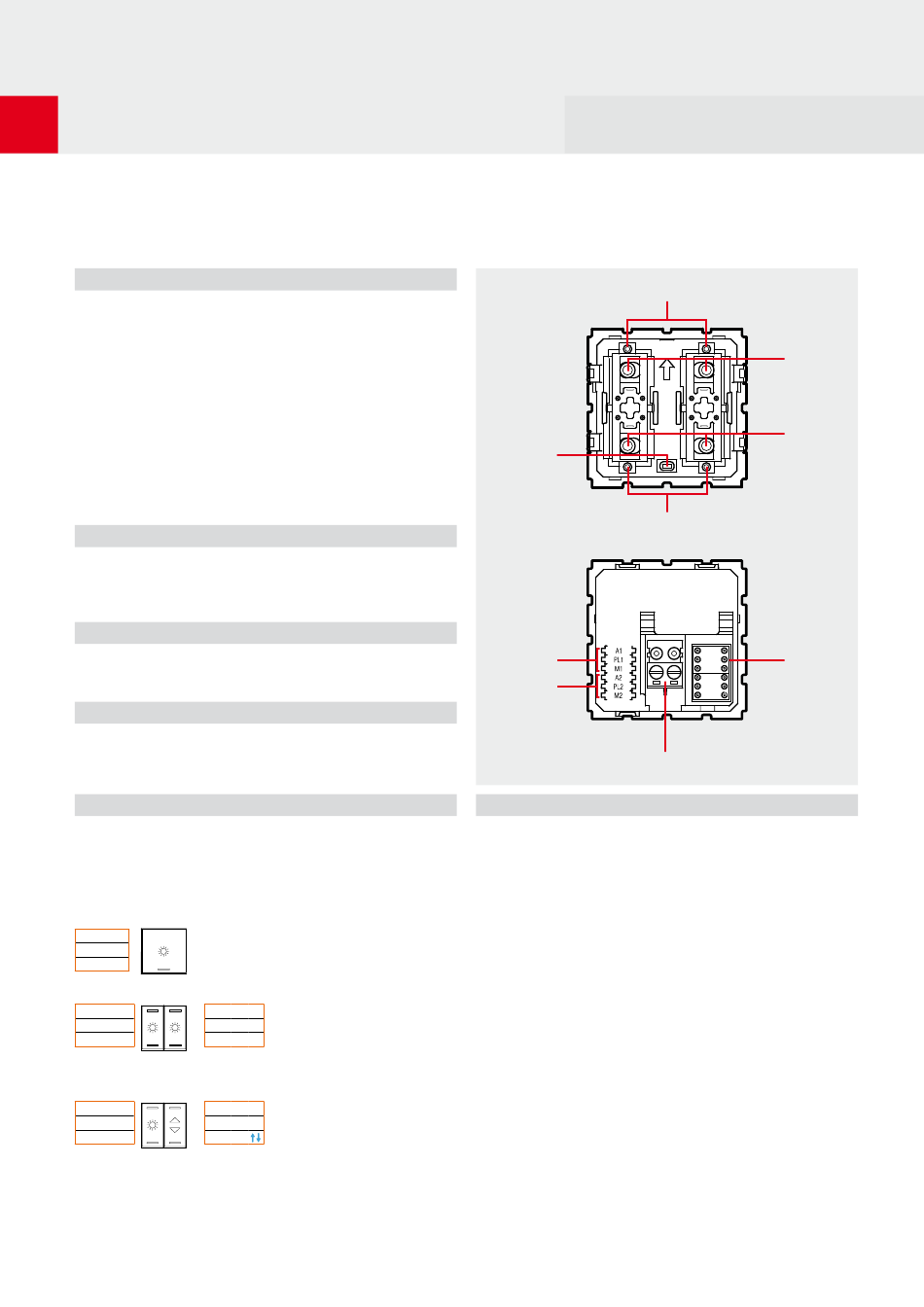

Legende
1. LED
2. oberer Drucktaster
3. Unterer Drucktaster
4. LED
5. Drucktaster für Regelung/Deaktivierung der LED
6. Konfigurator­Steckplätze
7. BUS
8. Linke Steuerung
9. Rechte Steuerung
ARTEOR AXOLUTE
0675 52 H4652/2
305 078 001 305 038 901
1
2
3
4
6
7
