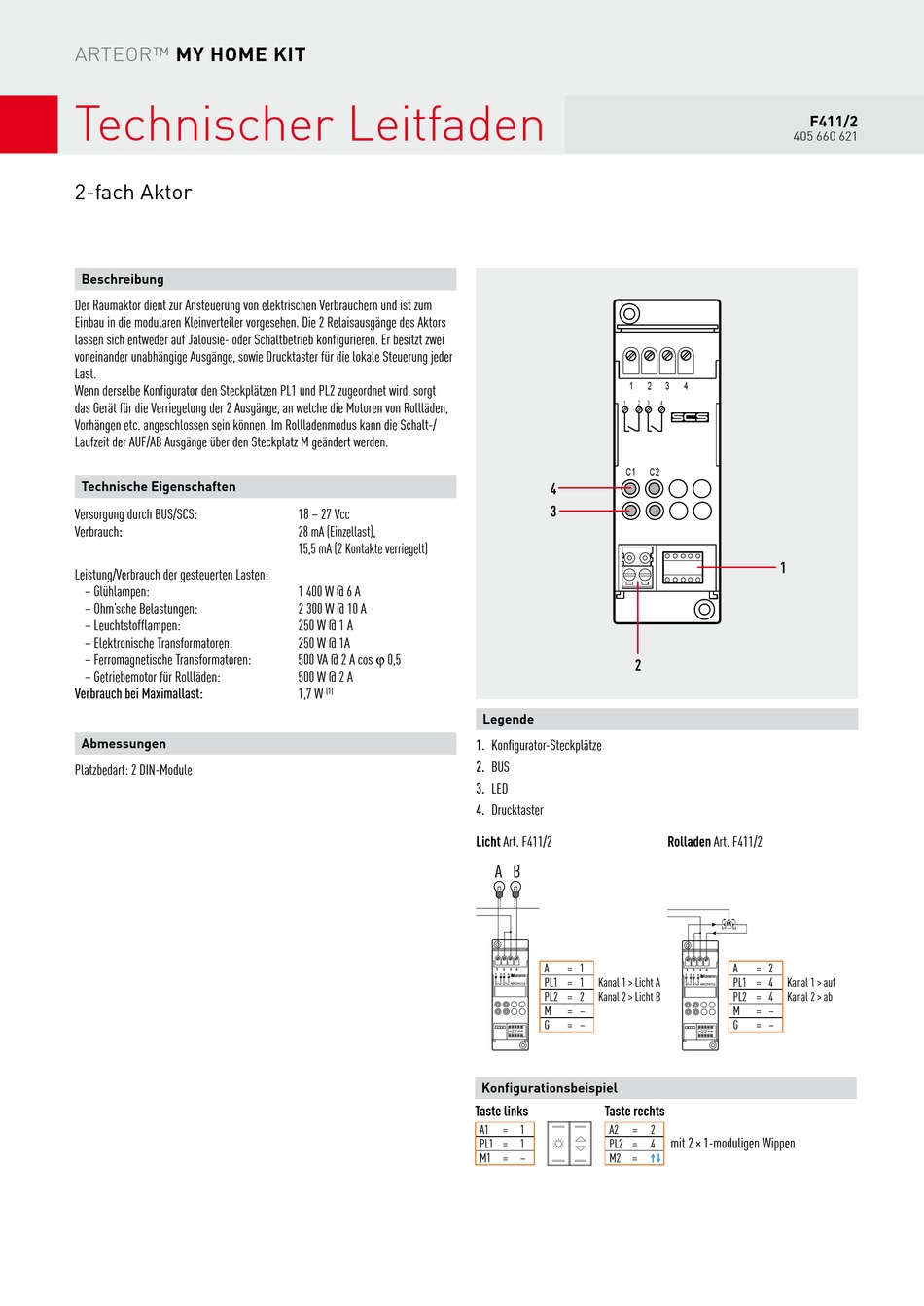

LEGRAND ARTEOR My Home Kit Broschüre Seite 18

My HOME KiT
Arteor™
technischer Leitfaden
2-fach Aktor
Beschreibung
Der Raumaktor dient zur Ansteuerung von elektrischen Verbrauchern und ist zum
Einbau in die modularen Kleinverteiler vorgesehen. Die 2 Relaisausgänge des Aktors
lassen sich entweder auf Jalousie­ oder Schaltbetrieb konfigurieren. Er besitzt zwei
voneinander unabhängige Ausgänge, sowie Drucktaster für die lokale Steuerung jeder
Last.
Wenn derselbe Konfigurator den Steckplätzen PL1 und PL2 zugeordnet wird, sorgt
das Gerät für die Verriegelung der 2 Ausgänge, an welche die Motoren von Rollläden,
Vorhängen etc. angeschlossen sein können. Im Rollladenmodus kann die Schalt­/
Laufzeit der AUF/AB Ausgänge über den Steckplatz M geändert werden.
Technische Eigenschaften
Versorgung durch BUS/SCS:
Verbrauch:
Leistung/Verbrauch der gesteuerten Lasten:
– Glühlampen:
– ohm'sche Belastungen:
– Leuchtstofflampen:
– Elektronische Transformatoren:
– Ferromagnetische Transformatoren:
– Getriebemotor für Rollläden:
Verbrauch bei Maximallast:
Abmessungen
Platzbedarf: 2 DIN­Module
18 – 27 Vcc
28 mA (Einzellast),
15,5 mA (2 Kontakte verriegelt)
1 400 W @ 6 A
2 300 W @ 10 A
250 W @ 1 A
250 W @ 1A
500 VA @ 2 A cos ϕ 0,5
500 W @ 2 A
1,7 W
(1)
1 2
1 2 3
C1 C2
4
3
2
Legende
1. Konfigurator­Steckplätze
2. BUS
3. LED
4. Drucktaster
Licht Art. F411/2
A B
A = 1
PL1 = 1 Kanal 1 > Licht A
PL2 = 2 Kanal 2 > Licht B
M = –
G = –
Konfigurationsbeispiel
Taste links Taste rechts
A1 = 1 A2 =
PL1 = 1 PL2 =
M1 = – M2 =
F411/2
405 660 621
3 4
4
1
Rolladen Art. F411/2
M
L L
1 2
A = 2
PL1 = 4 Kanal 1 > auf
PL2 = 4 Kanal 2 > ab
M = –
G = –
2
mit 2 × 1­moduligen Wippen
4
