My HOME KiT
Arteor™
technischer Leitfaden
Netzgerät
Beschreibung
Das Netzgerät kann für die Beleuchtung, RollladenSteuerung und das
Temperaturmanagement verwendet werden. Der Ausgang liefert Niederspannungs
Gleichstrom 27 Vcc, Stromaufnahme max. 600 mA, und ist gegen Kurzschlüsse und
Überspannungen durch eine integrierte Sicherung geschützt (nicht austauschbar).
Es handelt sich um eine doppelt isolierte Sicherheitsvorrichtung nach CEI EN60065.
Diese erfüllt daher die Anforderungen der Schutzmassnahme SELV (Safety extralow
voltage), wie in Abschnitt 411.1.2.5 der Norm CEI 6484 beschrieben. Das Netzgerät
befindet sich innerhalb eines Gehäuses mit Modulschiene – 2 Module. Es muss
vorschriftsmässig eingebaut werden.
Im Allgemeinen sind die folgenden Punkte zu beachten:
– Das Netzgerät muss immer in passenden Gehäusen untergebracht werden.
– Es muss gegen Wasser– oder Schmutzspritzer geschützt sein.
– Die Lüftungsöffnungen dürfen nicht verstopft oder verschlossen werden.
– Es muss ein bipolarer Schalter verwendet werden, wobei der Abstand zwischen
den Kontakten mindestens 3 mm beträgt. Dieser muss in der Nähe des Netzgeräts
angeordnet werden. Der Schalter ist notwendig, um das Netzgerät vom Stromnetz zu
trennen und um es zu schützen.
Das Gerät erfordert KEINE Konfiguration.
Technische Eigenschaften
PRI (Versorgungseingang CA)
– Nennspannung:
– Nennstrom:
– Bereich der Betriebsspannung:
– Bereich der Betriebsfrequenz:
– Eingangsleistung bei Volllast:
– Verlustleistung:
– Wirkungsgrad bei Volllast:
– Verbrauch im StandbyModus:
– Betriebstemperatur:
– Integrierte Sicherung (auf Seite PRI):
SCS
– Nennspannung:
– Nennstrom:
– Nennleistung:
Hinweis
Bitte verwenden Sie ab 600 mA unser Netzgerät mit 1200 mA Nennstrom
Art. E46ADCN, ENr. 964 550 094, 8 TE anstatt 2 TE.
220 – 240 V
185 – 175 mA
187 – 265 V
47 – 63 Hz
max. 21,5 W
max. 5,3 W
80 % typisch
unter 1 W
5 – 40 ºC
F1 T2A 250 V (NICHT AUSTAUSCHBAR)
27 V +/– 100 mV
0 – 0,6 A
16,2 W
1
PRI
PRI: 220 – 240 V~
185 – 175 mA
47/63 Hz
SCS: 27 Vdc
600 mA

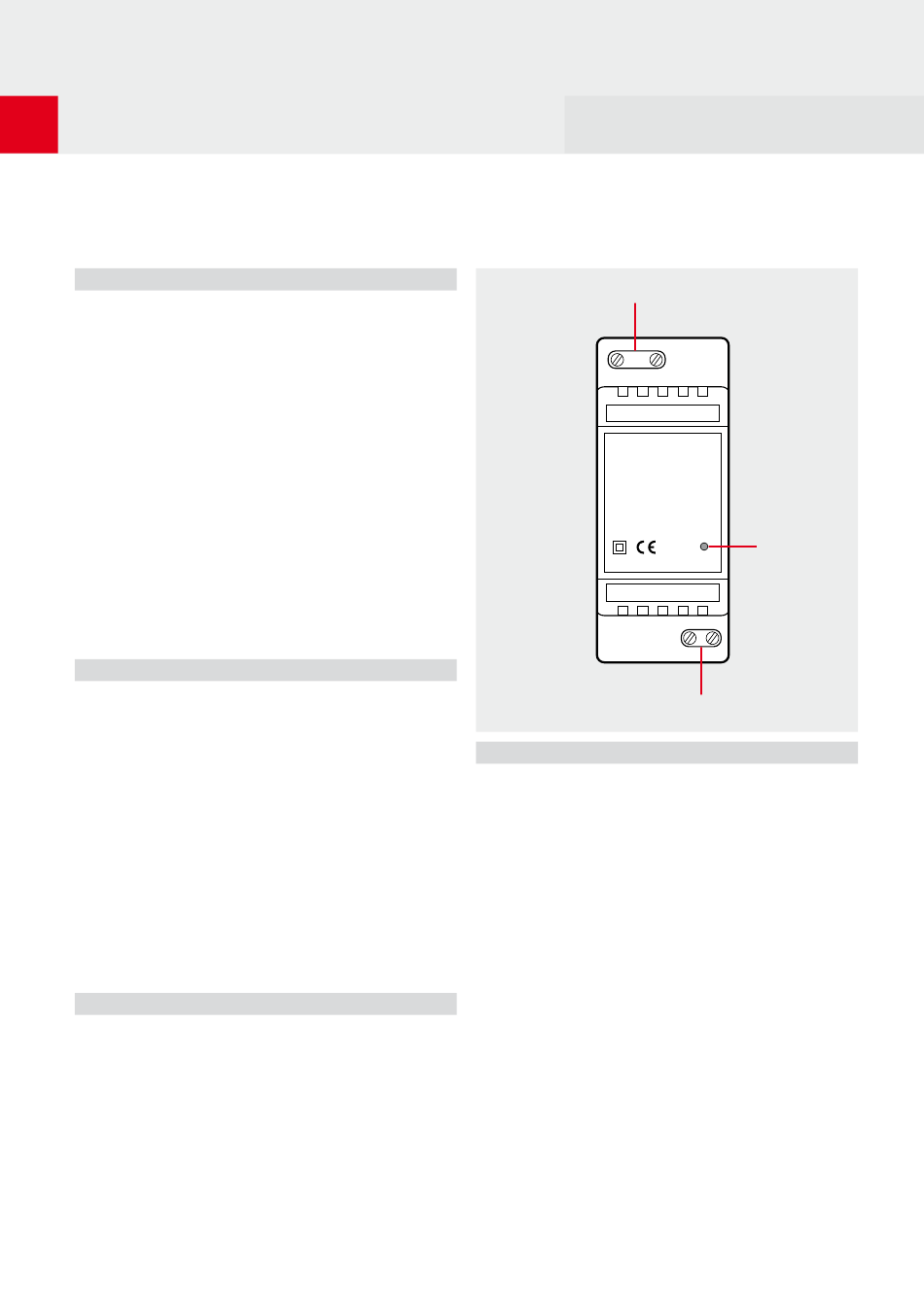

Legende
1. Klemme (PRI) für den Anschluss der Versorgungsspannung
2. LED: – grün (Versorgung läuft)
– rot (Überlastung durch zu hohen Ausgangsstrom)
3. Klemme (SCS) für den Anschluss des BUS/SCS
E49
405 800 101
2
SCS
3
