My HOME KiT
Arteor™
technischer Leitfaden
Dimmaktor für LED 300 W
Funktion
Dieses Gerät steuert LED oder Kompakt­Leuchtstofflampen (RLC) 230V
Nach direktem Anschluss des Dimmers an den Bus und an die Last kann die Helligkeit
geregelt werden.
Mittels Steuertastern kann der angeschlossene Verbraucher direkt vom Dimmer
ausgeschalten oder gedimmt werden. Ein/Aus kurzer Tastendruck. Dimmen: langer
Tastendruck.
Technische Eigenschaften
Spannungsversorgung durch BUS/SCS:
Verbrauch:
Anzahl der gesteuerten Lasten:
Betriebstemperatur:
Leistungsverbrauch bei Volllast
230 VAC
110–127 VAC
Standards, Zertifizierung und Gütesiegel
– EN 60669­2­1: Schalter für Haushalt und Ähnliches, feste elektrische
Installationen;
– EN 50090­2­2: Elektr. Systemtechnik für Heim und Gebäude (HBES);
– EN 50090­2­3: Elektr. Systemtechnik für Heim und Gebäude (HBES), Allg. Sicherheit
– EN 50428: Schalter für Haushalt und ähnliche ortsfeste elektrische Installationen.
Abmessungen
Platzbedarf: 6 DIN­Module
Bestellhinweis: Das Produkt ist nicht im Set enthalten, bitte separat bestellen.
27 Vdc
10 mA
1× 0,9 A
(­5) – (+35) °C
2,5 W (230 Vac)
1,9 W (127 Vac)
Energiesparlampen LED,
Kompaktleuchtstofflampen
8–200 W
8–100 W
1
6
5
4
3

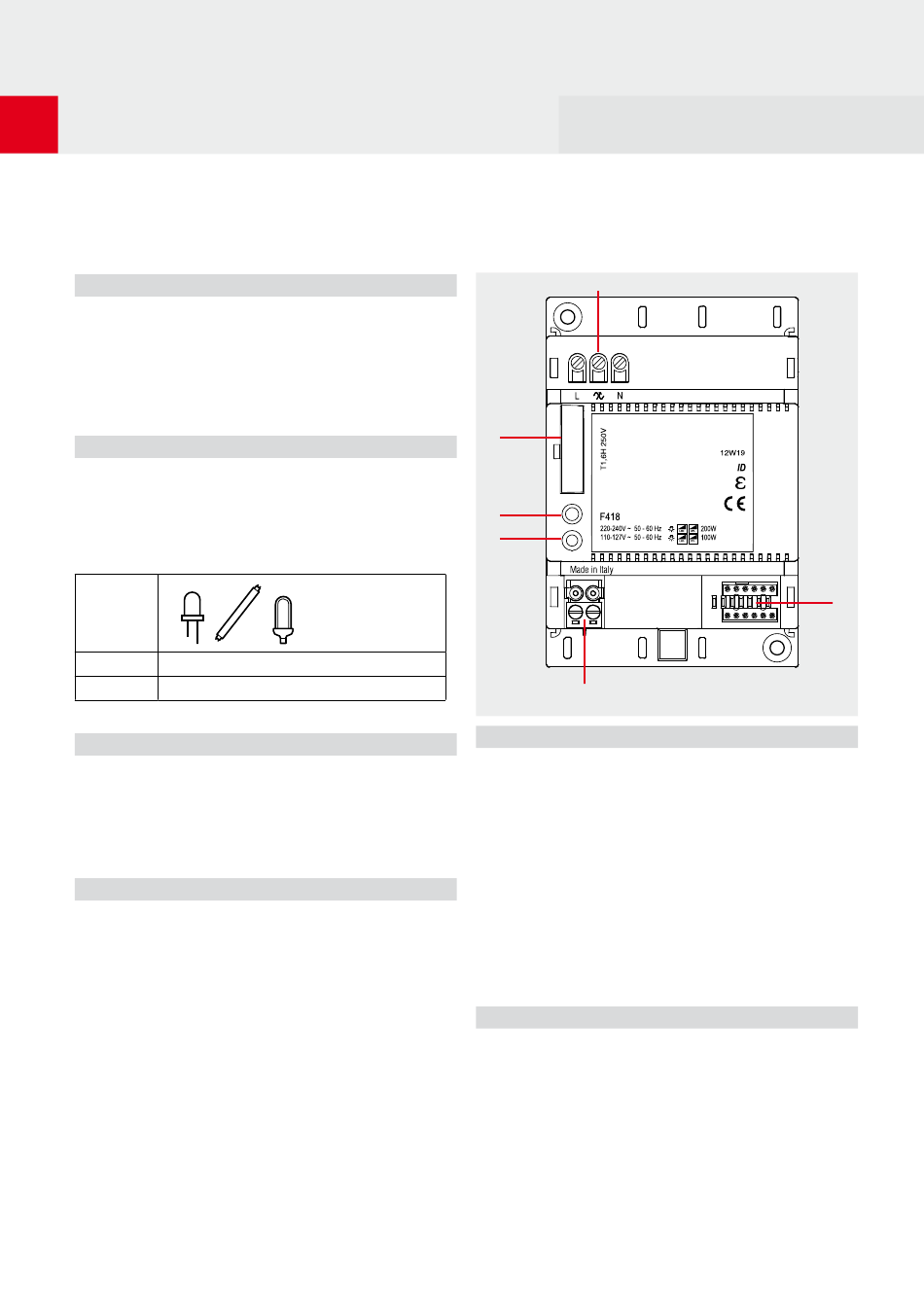

Legende
1. Verbindungsklemmen für die Last
2. Konfiguration Steckplätze
3. BUS
4. Kurzer Tastendruck: EIN­/AUS­Schalten,
langer Tastendruck AUF­/AB­Dimmen Dimmen
5. Status LED
Ausgeschaltet, fehlende BUS
Grün: Betrieb; Verbraucher ausgeschaltet
orange: Verbraucher eingeschaltet
Blinkend (grün­orange): Defekt (z. B. Kurzschluss oder Überlast)
Blinkt langsam Gerät nicht konfiguriert
6. Sicherung
LED-Beispiele
– Philips MASTER LED bulb MV 8W
– Philips MASTER LED bulb MV 12 W
– osram PARATHoM PRo CLASSIC A 80 12 W
– Philips ENDURALED PAR30L E27 12 W
Für den korrekten Betrieb des Dimmers. Es wird empfohlen bevor Sie die LED­Lampe
auswählen, diese mit dem Dimmer zu testen.
F418
405 441 111
