My HOME KiT
Arteor™

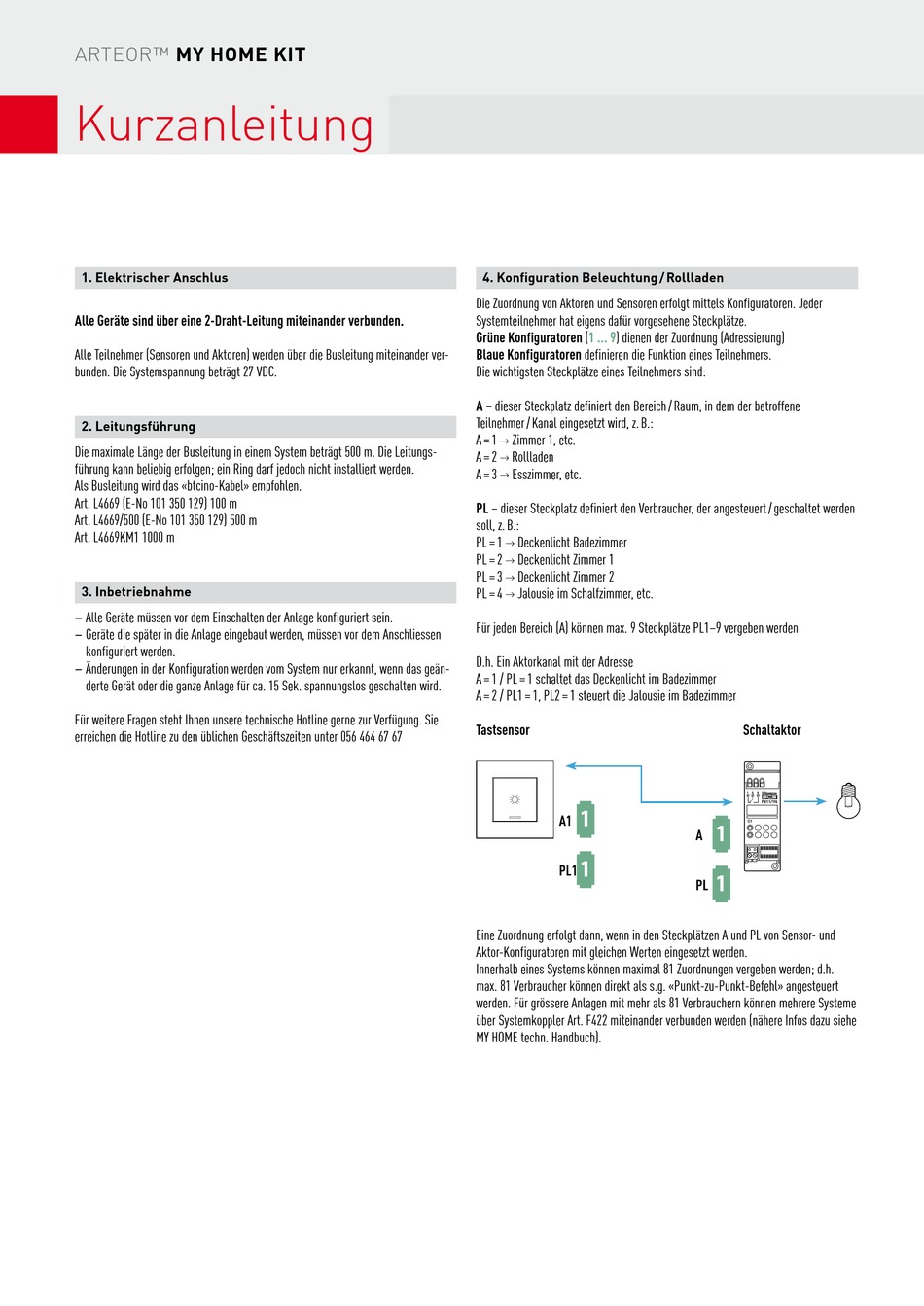

Kurzanleitung

1. Elektrischer Anschlus

Alle Geräte sind über eine 2-Draht-Leitung miteinander verbunden.
Alle Teilnehmer (Sensoren und Aktoren) werden über die Busleitung miteinander ver­
bunden. Die Systemspannung beträgt 27 VDC.
2. Leitungsführung
Die maximale Länge der Busleitung in einem System beträgt 500 m. Die Lei tungs­
führung kann beliebig erfolgen; ein Ring darf jedoch nicht installiert werden.
Als Busleitung wird das «btcino­Kabel» empfohlen.
Art. L4669 (E­No 101 350 129) 100 m
Art. L4669/500 (E­No 101 350 129) 500 m
Art. L4669KM1 1000 m
3. inbetriebnahme
– Alle Geräte müssen vor dem Einschalten der Anlage konfiguriert sein.
– Geräte die später in die Anlage eingebaut werden, müssen vor dem Anschliessen
konfiguriert werden.
– Änderungen in der Konfiguration werden vom System nur erkannt, wenn das geän­
derte Gerät oder die ganze Anlage für ca. 15 Sek. spannungslos geschalten wird.
Für weitere Fragen steht Ihnen unsere technische Hotline gerne zur Verfügung. Sie
erreichen die Hotline zu den üblichen Geschäftszeiten unter 056 464 67 67

4. Konfiguration Beleuchtung / Rollladen

Die Zuordnung von Aktoren und Sensoren erfolgt mittels Konfiguratoren. Jeder
Systemteilnehmer hat eigens dafür vorgesehene Steckplätze.
Grüne Konfiguratoren (1 ... 9) dienen der Zuordnung (Adressierung)
Blaue Konfiguratoren definieren die Funktion eines Teilnehmers.
Die wichtigsten Steckplätze eines Teilnehmers sind:
A – dieser Steckplatz definiert den Bereich / Raum, in dem der betroffene
Teilnehmer / Kanal eingesetzt wird, z. B.:
A = 1 Zimmer 1, etc.
_
A = 2 Rollladen
_
A = 3 Esszimmer, etc.
_
PL – dieser Steckplatz definiert den Verbraucher, der angesteuert / geschaltet werden
soll, z. B.:
PL = 1 Deckenlicht Badezimmer
_
PL = 2 Deckenlicht Zimmer 1
_
PL = 3 Deckenlicht Zimmer 2
_
PL = 4 Jalousie im Schalfzimmer, etc.
_
Für jeden Bereich (A) können max. 9 Steckplätze PL1–9 vergeben werden
D.h. Ein Aktorkanal mit der Adresse
A = 1 / PL = 1 schaltet das Deckenlicht im Badezimmer
A = 2 / PL1 = 1, PL2 = 1 steuert die Jalousie im Badezimmer
Tastsensor
1
A1
1
PL1
Eine Zuordnung erfolgt dann, wenn in den Steckplätzen A und PL von Sensor­ und
Aktor­Konfiguratoren mit gleichen Werten eingesetzt werden.
Innerhalb eines Systems können maximal 81 Zuordnungen vergeben werden; d.h.
max. 81 Verbraucher können direkt als s.g. «Punkt­zu­Punkt­Befehl» angesteuert
werden. Für grössere Anlagen mit mehr als 81 Verbrauchern können mehrere Systeme
über Systemkoppler Art. F422 miteinander verbunden werden (nähere Infos dazu siehe
My HoME techn. Handbuch).
Schaltaktor
1 2 3
F411/1N
1 C1
A
1
PL
