Konfiguration
Das Gerät wird entweder mit Konfiguratoren oder per PC und Software konfiguriert.
DIE PHySISCHE KoNFIGURATIoN
Durch die Konfiguration wird festgelegt, welche Aktoren von bestimmten Sensoren (z.B.
Tastsensor steuert Dimmaktor) angesteuert werden. Darüber hinaus wird die Funktion
des einzelnen Aktors oder Sensors festgelegt. Die Konfiguration erfolgt mit Hilfe von
Steckkomponenten, die Konfiguratoren genannt werden und verschiedene Nummern,
grafische Symbole und Farben haben.
A PL M G T Y MiN
Mögliche Funktionen
Aktor arbeitet als Slave. Er empfängt SLA einen
Steuerbefehl, der von einem Master­Aktor mit der
gleichen Adresse A/PL gesendet wir.
Der Aktor führt Bereichsbefehle (AMB) und
Zentralbefehle (GEN) nicht aus.
Der Aktor arbeitet zusammen mit einem Aktor als
«Nachlaufschalter». der Wert in M defininiert die Länge
der Nachlaufzeit in Minuten. Master­ und Slaveaktor
müssen gleiche Werte in A und PL haben.)
Konfigurator
1
2
3
4
Neben der M­Position, müssen die Positionen Ty und MIN. konfiguriert werden.
TY= Angeschlossene Lastart
Konfigurator Lastart Minimal-Lichtwert
kein 0 LED 10
Induktiv
1 CFL 37
Induktiv
2 LED 10
Kapazitiv
3 CFL 37
Kapazitiv
4 Halogen­ 1
lampe
Notiz: CFL Compact Fluorescent Lamp, Kompaktleuchtstofflampe
MiN
Der Konfigurator in dieser Steckplatz definiert die minimale Helligkeit des Dimmers.
Konfigurator
Kein 0
1
2
3
4
5
6
7
8
9
Hinweis(*): Der eingestellte Wert ist standardmässig eingestellt, um die beste
Performance zu gewährleisten. Konfigurator in Position Ty.
Notiz:
Konfiguration
Position M
Für den korrekten Betrieb des Dimmers setzen Sie in der Position Ty der Art der Lampe
die Sie schalten wollen
SLA
Wenn die Lampe nicht schaltet oder zeigt einen instabilen Betrieb wählen Sie mit dem
Konfigurator in position MIN, die minimale Lichtintensität
PUL
1 – 4

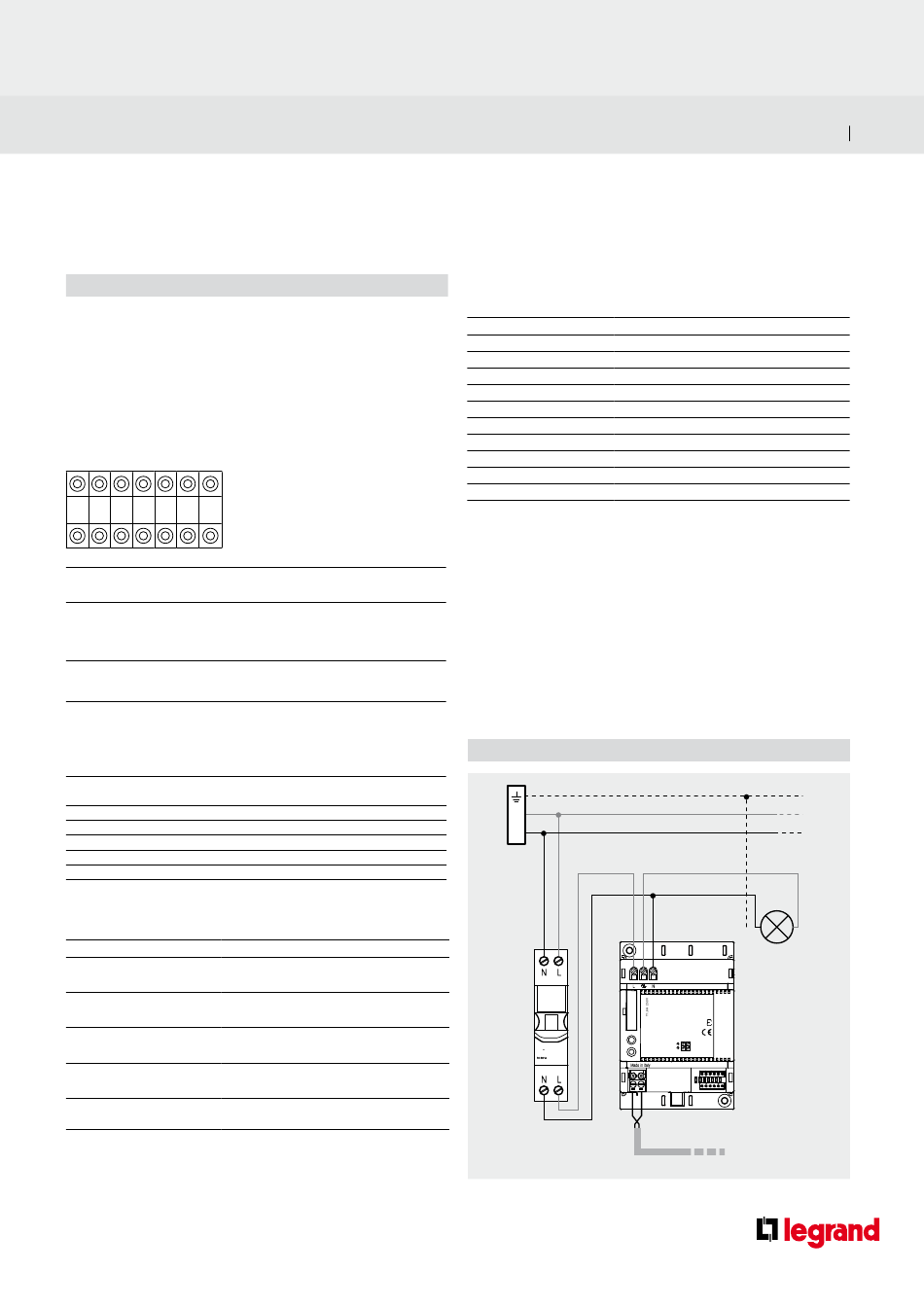

Schaltplan

Nachlaufzeit
1 Minute
2 Minuten
3 Minuten
4 Minuten
Betriebsmodus
Sollwert, speichert das
minimale Lichtniveau
Sollwert, speichert das
maximale Lichtniveau
Sollwert, speichert das
maximale Lichtniveau
Sollwert, speichert das
maximale Lichtniveau
Sollwert, speichert das
maximale Lichtniveau
Minimale Helligkeit
Werkseinstellung (*)
1 %
5 %
10 %
15 %
20 %
25 %
30%
35 %
40 %
L
N
220-240V ~ 50 - 60 Hz
F881NA/16
110-127V ~ 50 - 60 Hz
230V
C16
BUS SCS
24 25
12W19
ID
200W
100W
