2 INSTALLATION Français
8.3

Branchement de l'alimentation

L'arrière de l'instrument est équipé de huit broches; Quatre pour le capteur loch (LOG) et quatre pour la
sonde (DEPTH). Le connecteur possède un code de couleurs, vert, jaune, blanc ainsi que le symbole
de la masse. Connecter les quatre fils du capteur loch en concordance avec les couleurs des broches
LOG, le fil dénudé étant connecté à la masse. La sonde sera raccordée aux broches DEPTH.
L'alimentation est raccordée à la broche verte et à la masse pour les deux capteurs.
Jaune
Vert
Noir
Blanc
Rouge
Ecran

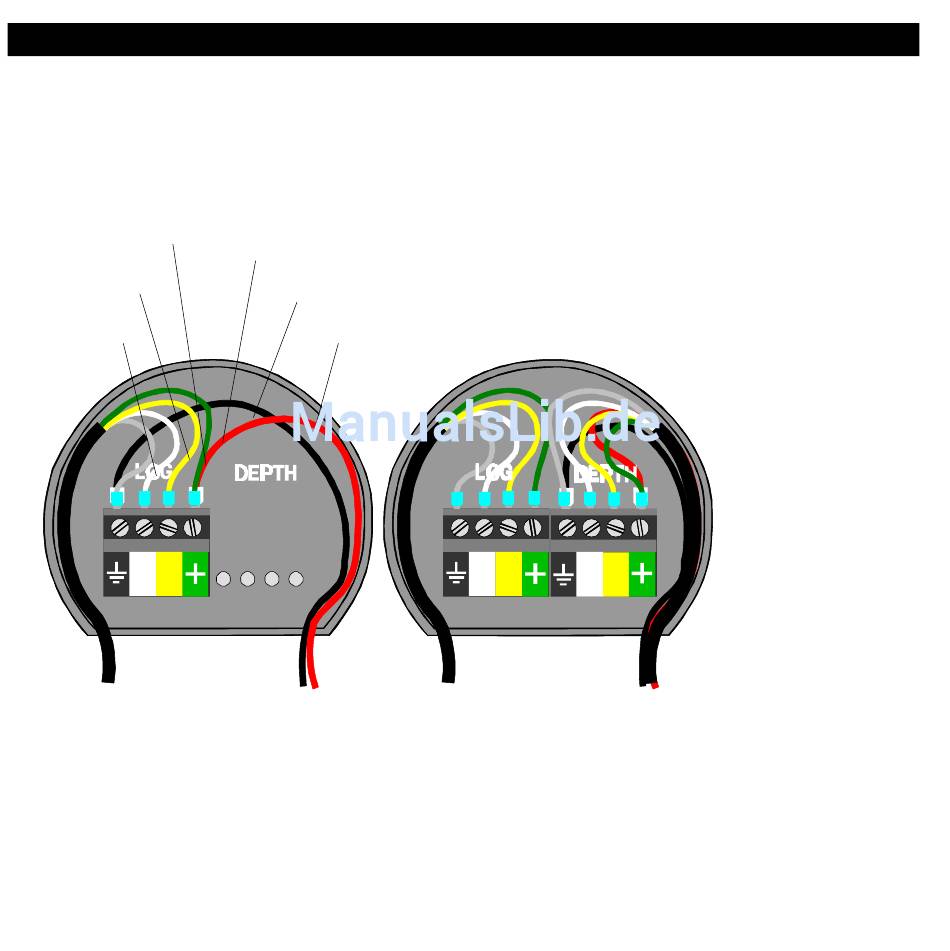

Capteur loch seul avec alimentation Capteur loch et sonde avec alimentation
Placer un fusible de 5 Ampères à fusion rapide sur le fil d'alimentation rouge.
