2 INSTALLATION

2.3 Elektrische Installation

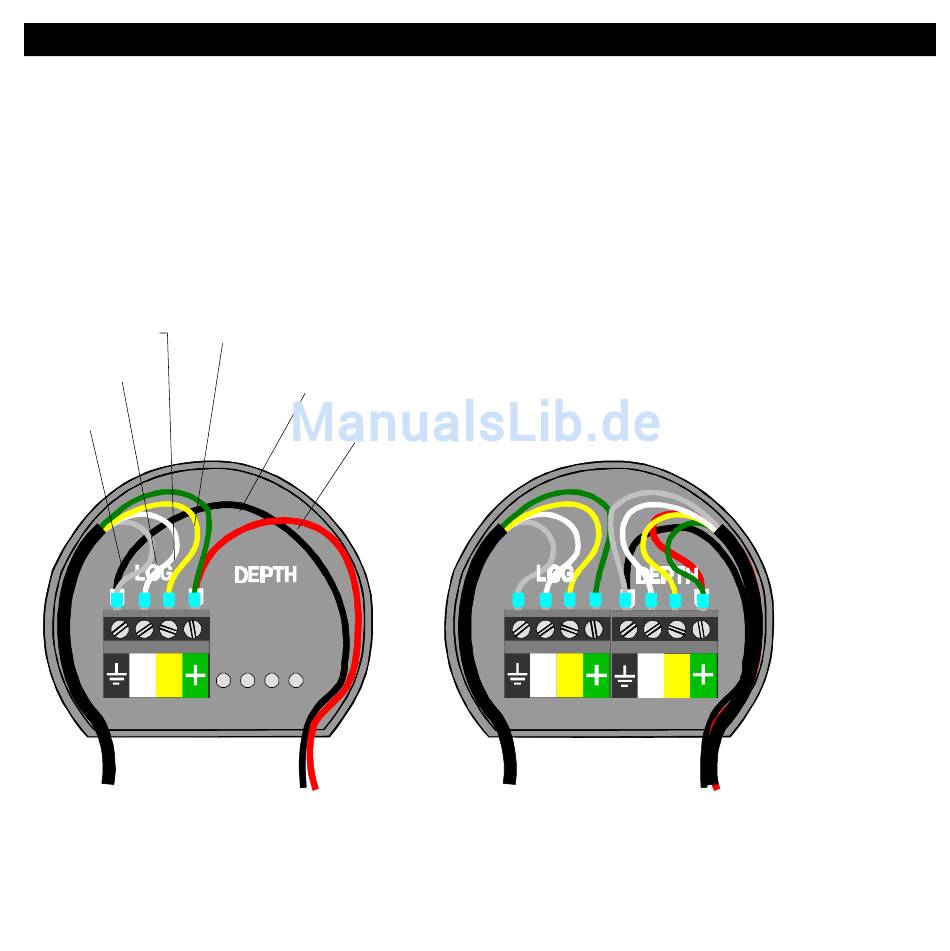

Auf der Rückseite des Anzeige-Gerätes sind acht Kontaktstifte; vier für den Spezialstecker zum Anschluß
des Log-Gebers und vier für den Spezialstecker des Echolot-Gebers. Die Spezialstecker sind farbig markiert
mit 'grün+', 'gelb', 'weiß' und dem 'Erdungssymbol' (auf schwarzem Grund).
Schrauben Sie die vier farbigen Adern des Log-Geber Kabels entsprechend den Farben an den
Spezialstecker, wobei die blanke Ader an das Erdungssymbol gehört. Wenn Sie auch einen Echolot-Geber
haben, verfahren Sie entsprechend. Das rote Plus-Kabel der Stromversorgung schließen Sie an der grünen
Klemme des Log- oder Echolot-Gebers an, das schwarze Minus-Kabel an der Klemme mit dem
Erdungssymbol.
Gelb
Weiß
Blank
Log-Geber und Stromversorgung
Installieren Sie zwischen der Bordbatterie und Ihrem Star SEA Data in der roten Plus-Leitung
unbedingt eine flinke Sicherung mit 5 Ampere.
Grün
Schwarz
Rot
Log- und Echolot-Geber und
Stromversorgung
