2: INSTALLATION
Svenska

2.3. Elektrisk installation

På baksidan av instrumentet sitter åtta kontaktstift, fyra för loggivaren och fyra för lodgivaren. Kontakterna är
färgkodade för enkel installation: Grön, gul, vit och blankledare. Anslut de fyra ledarna från loggivaren till
skruvplinten märkt log, följ färgkodningen. blankledaren är jord. Om lodgivare skall anslutas, använd den
andra skruvplinten. Batterispänning ansluts till grön och jord på antingen logg eller lod plinten (märkt
DEPTH).

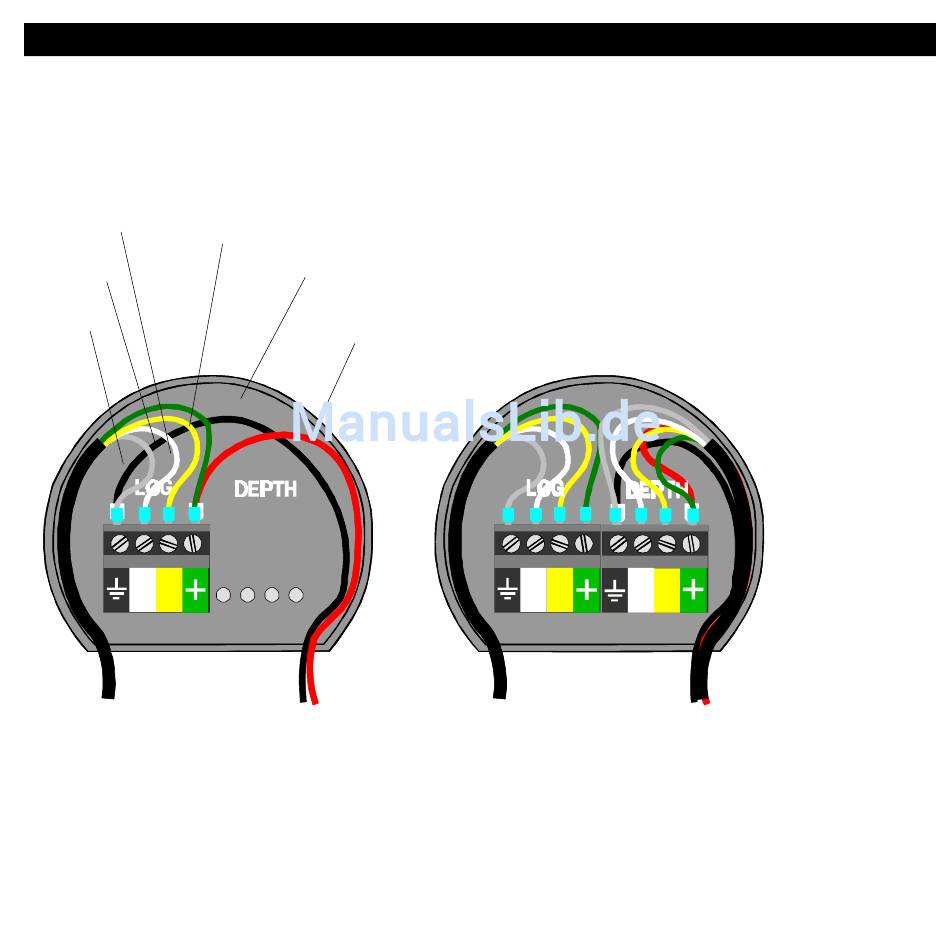

Gul Grön
Svart
Vit
Skärm Röd
Loggivare och batterispänning Log och lodgivare samt batterispänning
Anslut en 5 ampere säkring mellan batteriet och instrumentet på den röda +12 V kabeln.
5
