2 INSTALLATION
Anbau des Anzeigegerätes
2.1
•
Kleben Sie die selbstklebende Bohrschablone an die Stelle, an der Sie das Anzeigegerät anbringen
möchten. Bohren Sie zuerst die vier Löcher für die Befestigungsschrauben mittels eines Bohrers
mit 2,8 mm Durchmesser. Sägen Sie dann mit einer Lochsäge mit einem Durchmesser von 63 mm
das Loch für den rückwärtigen Teil des Anzeige-Gerätes.
Achtung ! Bohren Sie nie die Löcher für die Befestigungsschrauben durch das Gerät
selbst. Dadurch könnte die Gerätedichtung beschädigt werden, was zu Leckagen führen
kann. Die Garantie erstreckt sich nicht auf Schäden, die aufgrund des Bohrens durch das
Anzeige-Gerät hervorgerufen werden.
2.2

Installation des Gebers

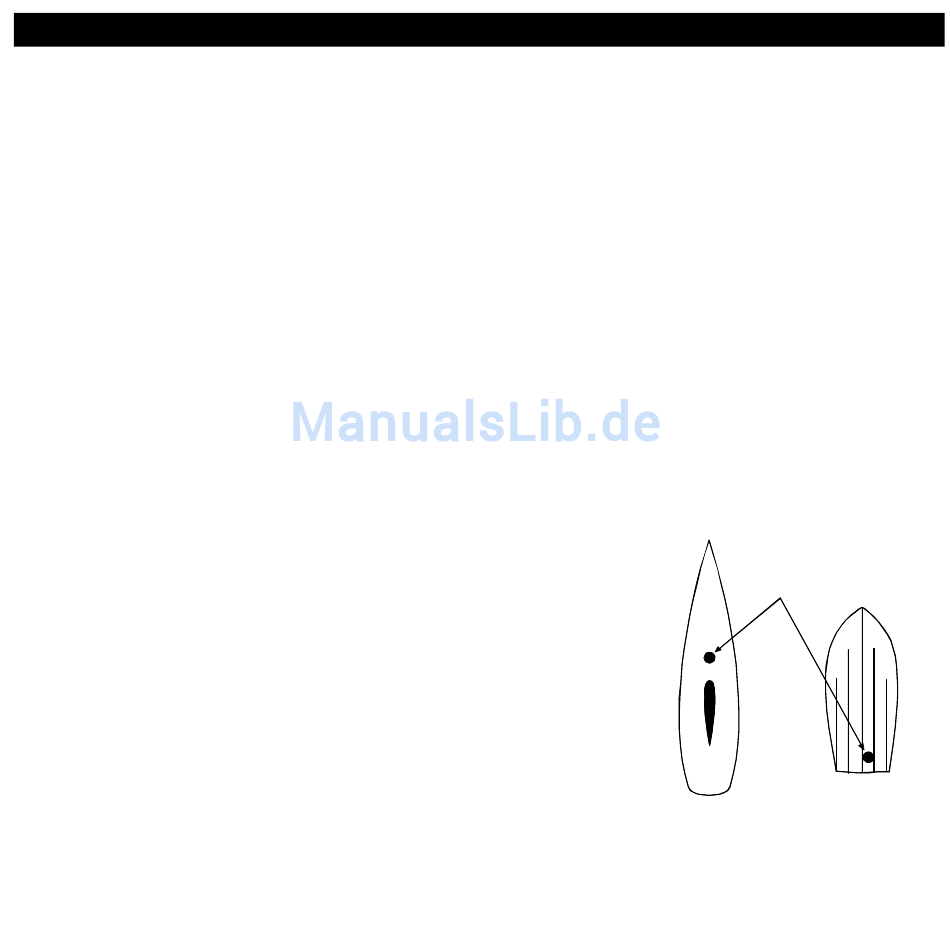

Die Auswahl der Einbauposition für den Log- und Echolot-Geber muß sorgfältig erfolgen. Einbaupositionen,
an denen es aufgrund von Turbulenzen zu Blasenbildung kommen kann, müssen vermieden werden. Die
beste Einbauposition für den Log- und den Echolot-Geber ist so nah wie möglich an der Mittschiffslinie.
Die Geber müssen sich bei allen Bootsgeschwindigkeiten und
Bootslagen immer unter Wasser befinden !
Motorboote: Bei schnellen Motorbooten verkürzt sich die Wasserlinie
bei
hohen Geschwindigkeiten beträchtlich. Daher muß der Log-Geber in
einer
Entfernung von etwa 25-30 % vom Beginn dieser „verkürzten"
Wasserlinie
montiert werden.
Segelboote: Die Installation des Log-Gebers bei Booten mit einem
Flossen-Kiel muß minimal 250 mm und maximal 750 mm vor dem
Kiel erfolgen. Die seitliche Abweichung von der Mittschiffslinie darf
maximal 100 mm betragen. Bei Langkielern mag es unmöglich sein,
den Log-Geber in der Mittschiffslinie einzubauen. In diesem Fall sollte
der Winkel der Paddelradachse 90°zur voraussichtlichen
Strömungsrichtung betragen.
Der Echolotgeber sollte möglichst mittschiffs eingebaut werden. Sein
Abstrahlwinkel hat eines Radius von 35°.
