Wasserkühlmaschinenbetrieb mit Antrieb mit adaptiver Frequenz (AFD)
Das Hinzufügen eines Antriebs mit adaptiver
Frequenz (AFD) kann die Betriebsparameter der
Wasserkühlmaschine verändern. Die Informationen,
die im Originalwartungsleitfaden und in der
Originalanleitung enthalten sind, sind weiterhin
gültig. Dieses Dokument sollte als Ergänzung der
Originalgerätedokumentation betrachtet werden.
Tabelle 10 – Originaldokumente zur Referenz
Anleitung
RTAC SVU01B
RTAD SVU02F
RTWD SVU05A
RTWB SVU02A
Betriebsbereich der Wasserkühlmaschine
Die Betriebsbereiche der Wasserkühlmaschine ändern
sich durch den Betrieb mit dem Antrieb mit adaptiver
Frequenz nicht. Es wird jedoch empfohlen, entsprechend
den maximalen Umgebungstemperaturen an Ihrem
Standort den entsprechenden Kit auszuwählen
(siehe Tabelle 1).

Spezielle Installation

Nullleiterverbindung
ACHTUNG! Die Maschinen dürfen nicht an den Nullleiter
der Anlage angeschlossen werden. Die Geräte sind mit
folgenden Nullleiter-Konfi gurationen kompatibel:
TNS IT
Ok Spezial
• Der erste Buchstabe gibt die Art der
Nullleiterverbindung an
T: Direkter Anschluss an Masse
I: Von Masse isoliert
• Der zweite Buchstabe gibt die Masseverbindung an
T: Verbindung zu Masse
N: Verbindung zu Nullleiter
RTAD – vollständige Wärmerückgewinnung und
Hydraulikmodul
Tabelle 11 – zusätzliche Materialien, die von örtlichen
Trane-Niederlassungen bereitgestellt werden müssen
Referenz Beschreibung
K22-1 und Relais SKR
K22-2 115–110 V AV
Gehäuse für Relais
1-mm²-Kabel
und Zubehör
SRV-SVX007B-DE
Wartungsleitfaden
SVX02G
SVX01F
SVX14F
SVN01B
TNC TT
Spezial OK
Teile-Nr. Anz.
RLY0129E 2
BAS0018E 2
Tabelle 12 – erforderliche Verbindungen für jeden Kreis
Verbindung von Anschluss A1 von K22-1 mit
Anschluss X2-20 (Klemmenleiste)
Spule
Verbindung von Anschluss A2 von K22-1 mit
Anschluss X2-2 (Klemmenleiste)
Verbindung von Anschluss 11 von K22-1 mit
Relais 1
X2-1 (Klemmenleiste)
(Kontakt
Verbindung von Anschluss 14 von K22-1 mit
NO)
X2-25 (Klemmenleiste)
Verbindung von Anschluss 21 von K22-1 mit
Relais 2
X2-30 (Klemmenleiste)
(Kontakt
Verbindung von Anschluss 24 von K22-1 mit
NO)
Modul A71, J5, Anschluss 1D1

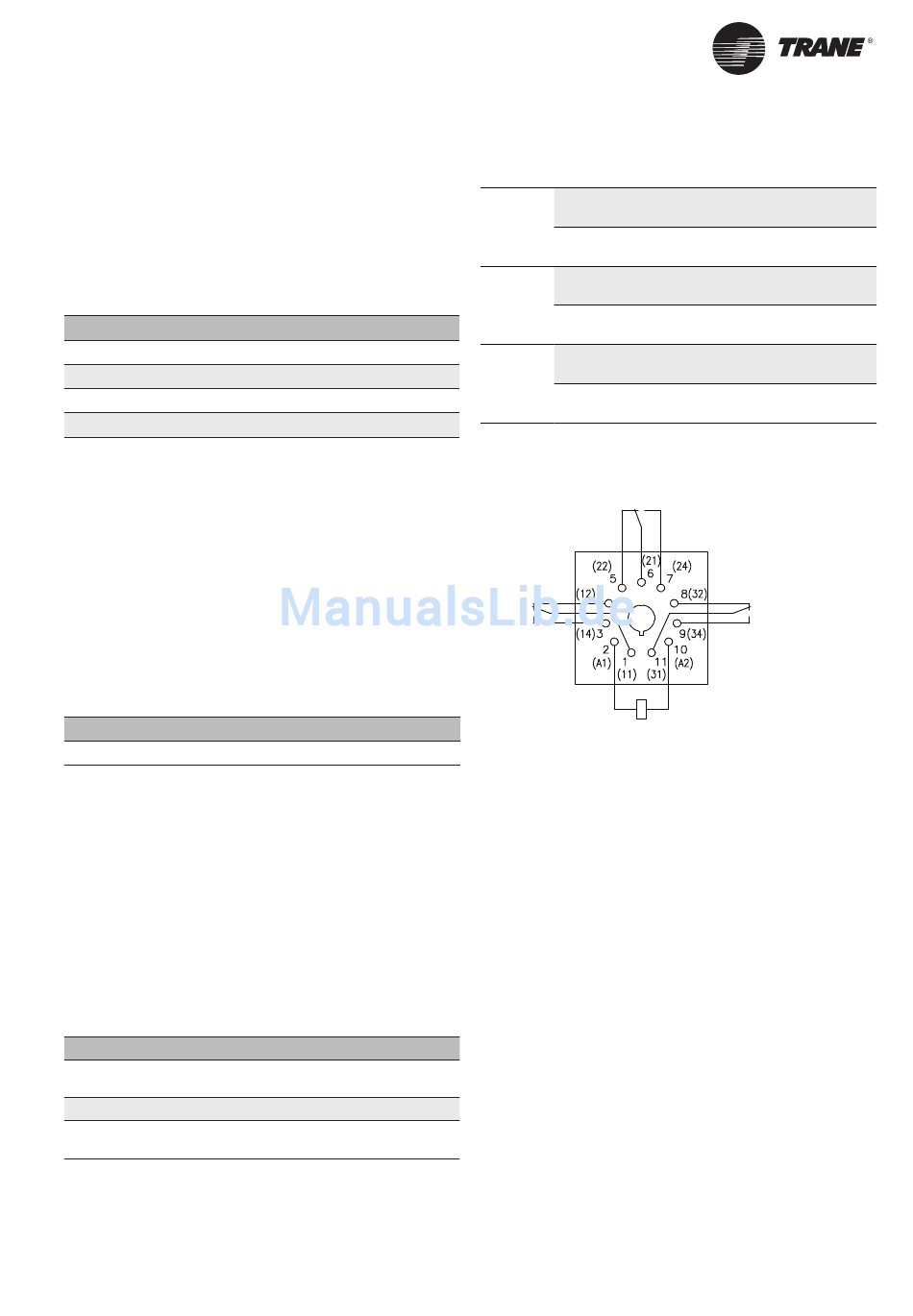

Abbildung 27 – neue Relaisverbindungen
Relais 2
Relais 1
K22-1
RTWD-Stromzähler
Bei Verwendung des AFD ist die Stromzählerfunktion
deaktiviert.
Relais 3
