Busverdrahtung

Der ausgehende Bus des Kit-Schaltkastens muss mit
dem Bus der Wasserkühlmaschine verbunden werden.
Für diese Verbindung ist im Kit ein Y-Stecker enthalten.
Temperatur- und Druckfühler werden mit dem Zusatzbus
verbunden. Das Buskabel ist im Kit enthalten.

Verdrahtungsanweisungen

Kabel sollten möglichst gerade verlegt und Verbindungen
so kurz wie möglich gehalten werden. Die Kabel sollten
wie nah wie möglich am Metallgehäuse des Geräts
positioniert werden.
Installation der EMC-Kabelverschraubung
Abschirmungskontinuität
Wenn Sie hinter der EMC-Kabelverschraubung ein
Reduzierstück verwenden, müssen Sie sicherstellen,
dass die Abschirmung mit der Kabelverschraubung
verbunden ist.

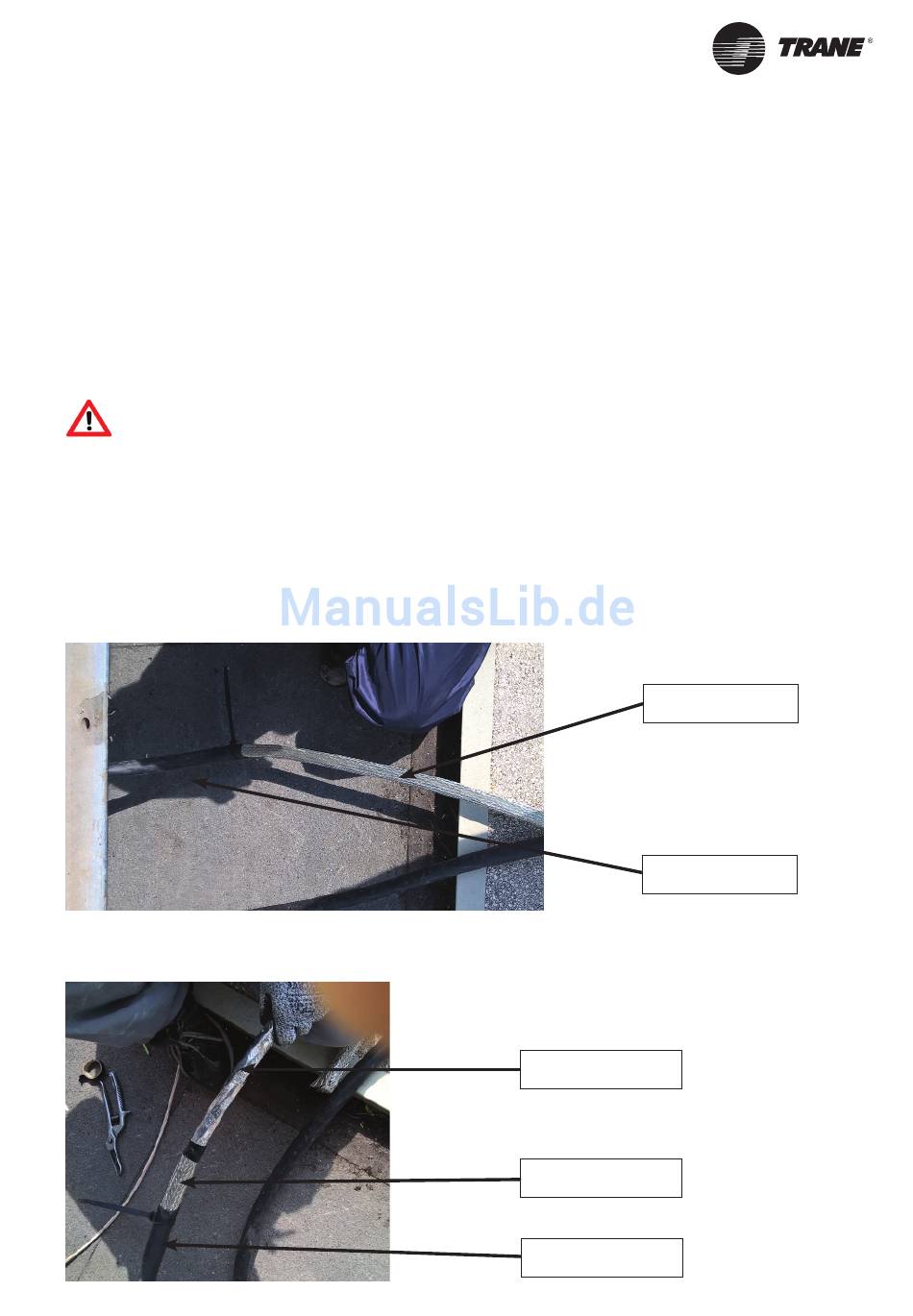

Abb. 13 – Installation der geschirmten elektrischen
Verdrahtung in die EMC-Kabelverschraubung
SCHRITT 1: Entfernen Sie die Kabelummantelung, ohne
die Abschirmung zu beschädigen, und befestigen Sie die
verbleibende Ummantelung.
Schirmung
Ummantelung
SCHRITT 2: Lassen Sie nur 10 cm der Abschirmung übrig
und befestigen Sie diese mit Klebeband. Dies erleichtert
das Anbringen der Kabelverschraubung.
Verdrahtungsschutz
Schirmung
Ummantelung
