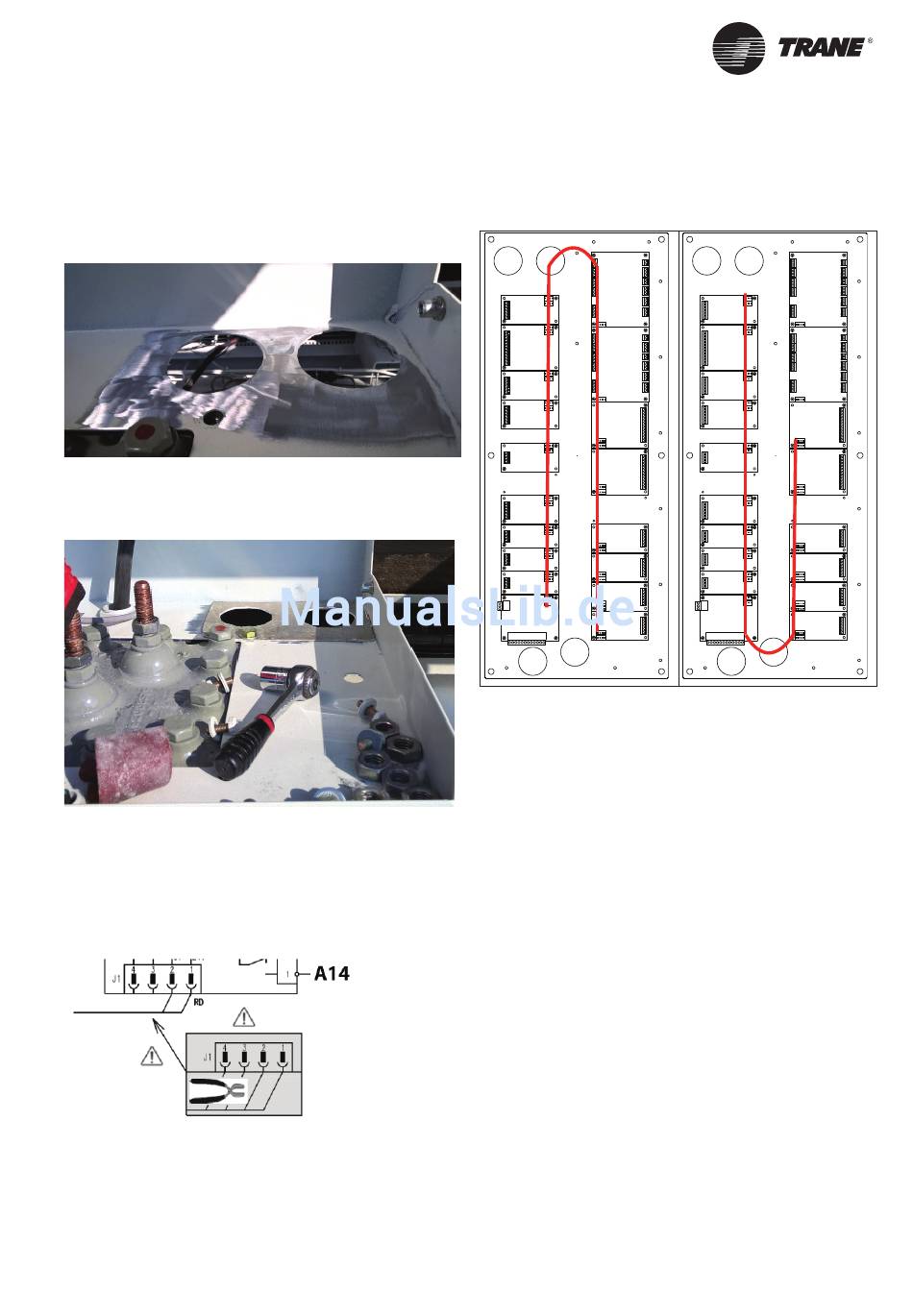

Abb. 15 – Anschluss der EMC-Kabelverschraubung an
den Verdichter-Anschlusskasten
SCHRITT 1: Kratzen Sie die Farbreste an den Löchern in
den Anschlusskasten.
SCHRITT 2: Installieren Sie die mitgelieferte
adaptive Platte und bohren Sie Löcher mit einem
geeigneten Durchmesser (je nach Abmessung
der Kabelverschraubungen).
Schließen Sie die Steuerkarte an (nur bei RTAC und RTWD)
RTAC
Der „COM"-Teil der Steuerkarte A14-1 und A14-2 muss
wie unten abgebildet und entsprechend des Schaltplans
23113532 ausgeschnitten werden.
Abb. 16 – Anpassung der Starterkarte
Deshalb muss sich die Steuerkarte A14-1 und A14-2 am
Ende der Daisy-Chain-Busverbindung befi nden, wie
unten abgebildet.
SRV-SVX007B-DE
Abb. 17 – Neue Busverbindung in den RTAC-Schaltkasten
Aktuelle Verdrahtung
A14-1
A5-3
A4-3
A14-2
A5-2
A7-2
A4-1
A9
A4-2
A2-1
A6-3
A7-1
A6-2
A8-1
A6-1
A8-2
A10
A8-3
Alle Verbindungen auf J3 zur Karte A14-1 und A14-2
müssen auf eine andere Karte verlegt werden (z. B. A10),
um die Strom- und Kommunikationsverbindung
sicherzustellen.
A14-1 und A14-2 sind Starterkarten. Im Schaltkasten
des AFD-Kits sind neue Karten verfügbar. Die Karten aus
dem ursprünglichen Schaltschrank werden nicht länger
verwendet.
RTWD
Der „COM"-Teil der Steuerkarte 1A3 und 1A4 muss wie
unten abgebildet und entsprechend des Schaltplans
23113531 ausgeschnitten werden.
Deshalb muss die Steuerkarte 1A3 und 1A4 an einem
Ende der Daisy-Chain-Busverbindung platziert werden,
wie unten abgebildet.
Modifi zierte Verdrahtung
A14-1
A5-3
A4-3
A14-2
A5-2
A7-2
A4-1
A9
A4-2
A2-1
A6-3
A7-1
A6-2
A8-1
A6-1
A8-2
A10
A8-3
