Mechanische Installation

Hebe- und Transportvorschriften

Trane empfi ehlt die folgende Methode für das Anheben
des Nachrüstungskits für den Antrieb mit adaptiver
Frequenz:
• Das Kit wird auf einem Gestell geliefert.
• Die Mindesttragfähigkeit des verwendeten Materials
muss höher sein als das tabellierte Versandgewicht
des Kits.
• ACHTUNG! Mit Vorsicht heben und behandeln.
Stöße bei der Handhabung vermeiden.
• Jeder Antrieb verfügt über Transportösen. Verwenden
Sie diese Ösen, um das AFD-Kit gemäß der
nachstehenden Zeichnung anzuheben.
Hubgewicht und Maße
Tabelle 7 – Gewicht und Maße der gelieferten Materialien
RTAD RTAC
85
100
115 120
130
125 140
145 155
150 170
175
165 185
180 200
Externe Maße des Kits:
Höhe = 1.385 mm
Breite = 1.137,5 mm
Tiefe = 500 mm
10
Gerätemodell
RTWD
60
70
80
90
100
110
120
130
140
160
180
200
220
250

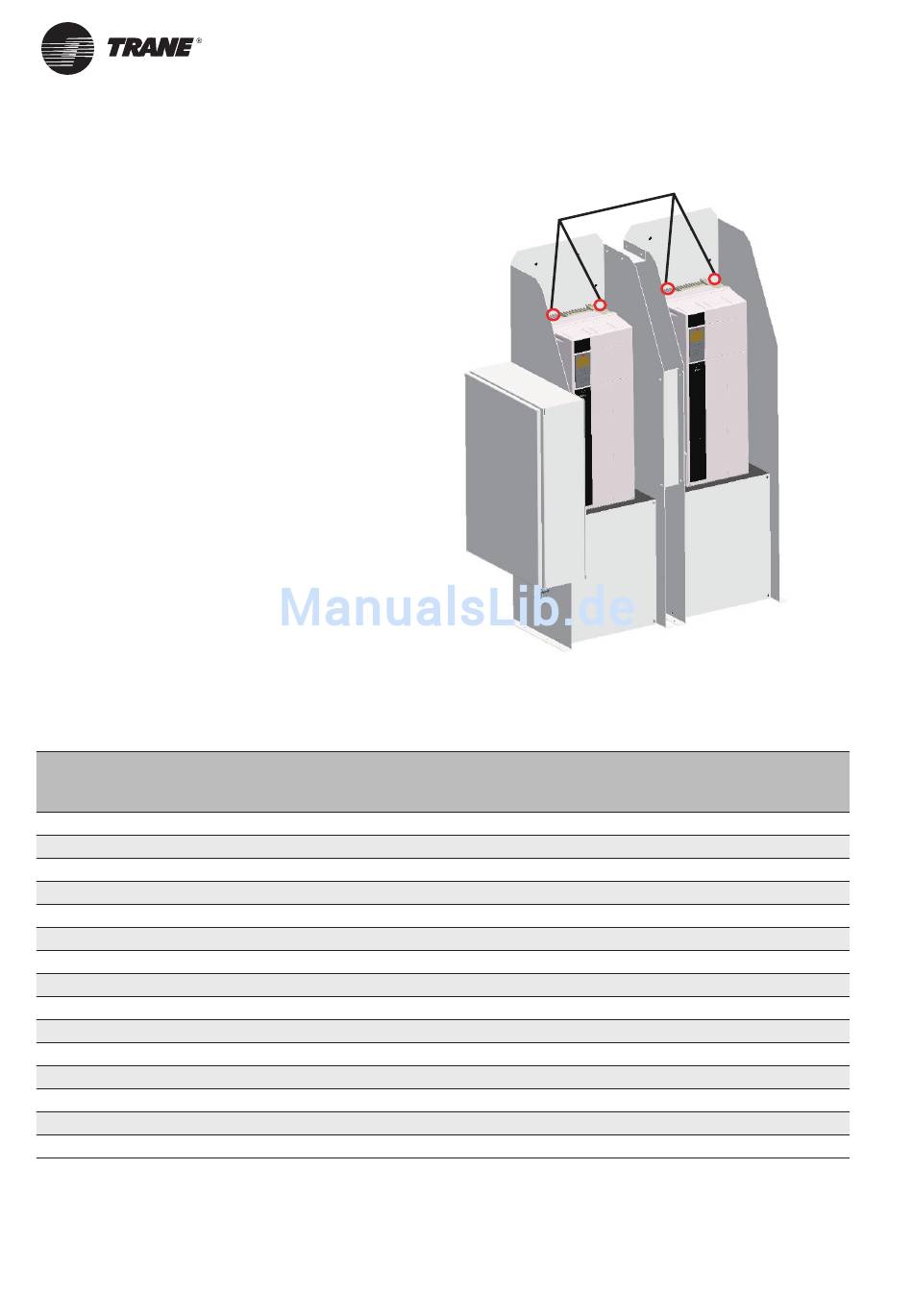

Abb. 6 – Anheben des AFD-Kits
Kitgewicht (kg)
AFD +
RTWB
Schaltkasten
207 216
208 216
216
210 216
211 236
212 256
214 256
256
216 256
217 256
218 253
220 250
253
222 250
224 250
Gewicht
gesamt (kg)
Verdrahtung +
Zubehör
200 416
210 426
210 426
215 431
220 456
225 481
230 486
235 491
240 496
245 501
250 503
255 505
260 513
265 515
270 520
SRV-SVX007B-DE
