Trane RTAC Installation, Betrieb Und Wartung Seite 20

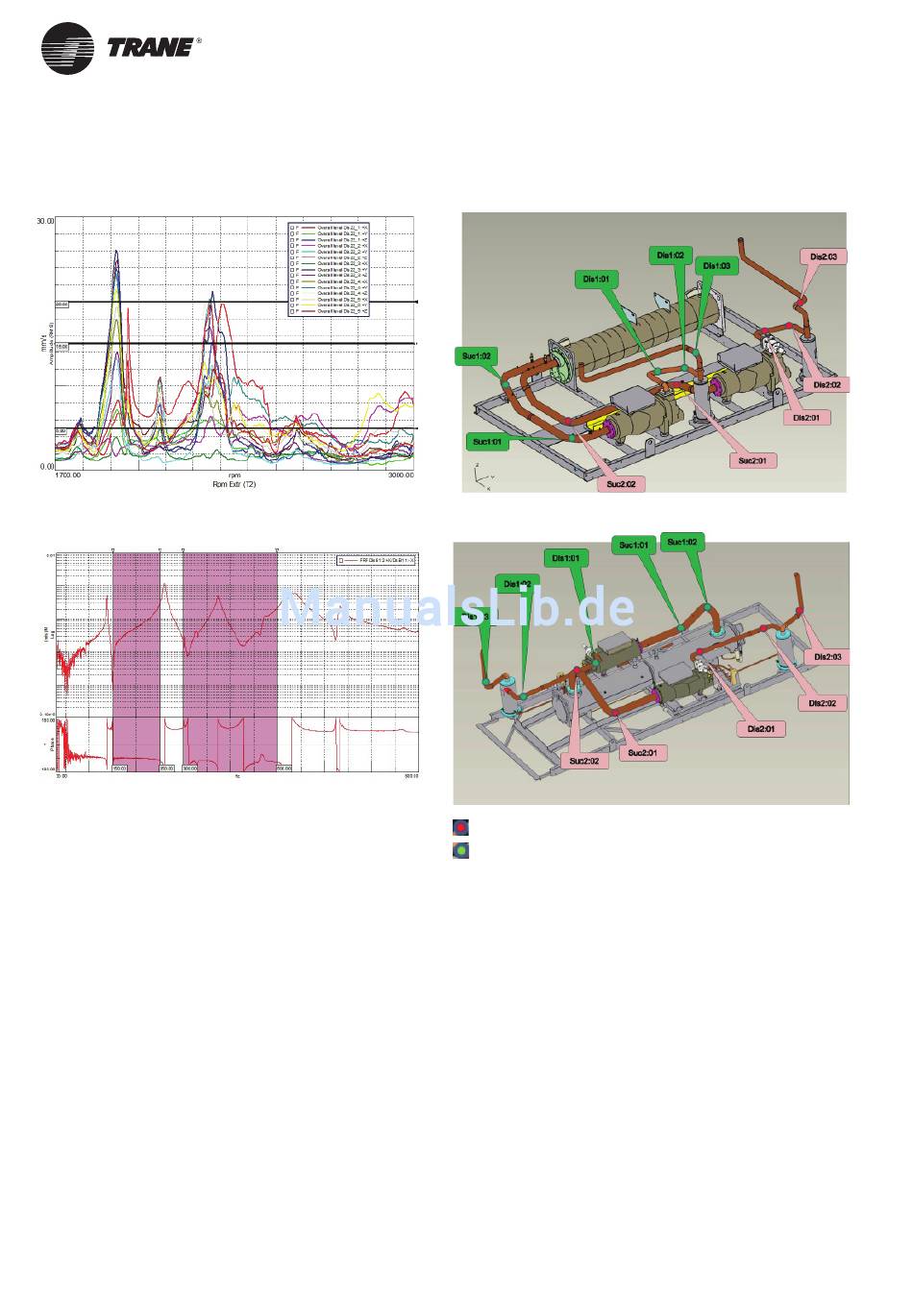

Abbildung 19 – Beispiel für Vibrationsgeeschwindigkeit
im Betrieb (mm/s)
Abbildung 20 – Beispiel für Frequenzresonanzfunktion
der Auslassleitung (Schlagtest) In g/N oder m/s²/N
Position der Messpunkte
Unten fi nden Sie die empfohlenen Positionen für
die Messpunkte bei den Maschinen RTAD und RTAC.
Wenn die Vibrationsbereiche an anderen Positionen
ermittelt werden, sollten die Messungen an diesen
durchgeführt werden.
20
Abbildung 21 – RTAD 085 SE – Positionen der
Messpunkte
Abbildung 22 – RTAC 200 – Positionen der Messpunkte
Position Beschleunigungsmesser Kreis 1
Position Beschleunigungsmesser Kreis 2
Frequenzdurchlauf
Vor dem Frequenzdurchlauf wird Folgendes empfohlen:
• Die Last muss hoch sein (Anfahrventil muss auf
volle Last, der Sollwert auf nicht erreichbare
Auslasswassertemperatur eingestellt sein).
• Überprüfen Sie, dass die Last des Systems konstant ist
• Fahren Sie in einem Zeitraum von 10 min von 50 Hz
auf 30 Hz herunter.
SRV-SVX007B-DE
