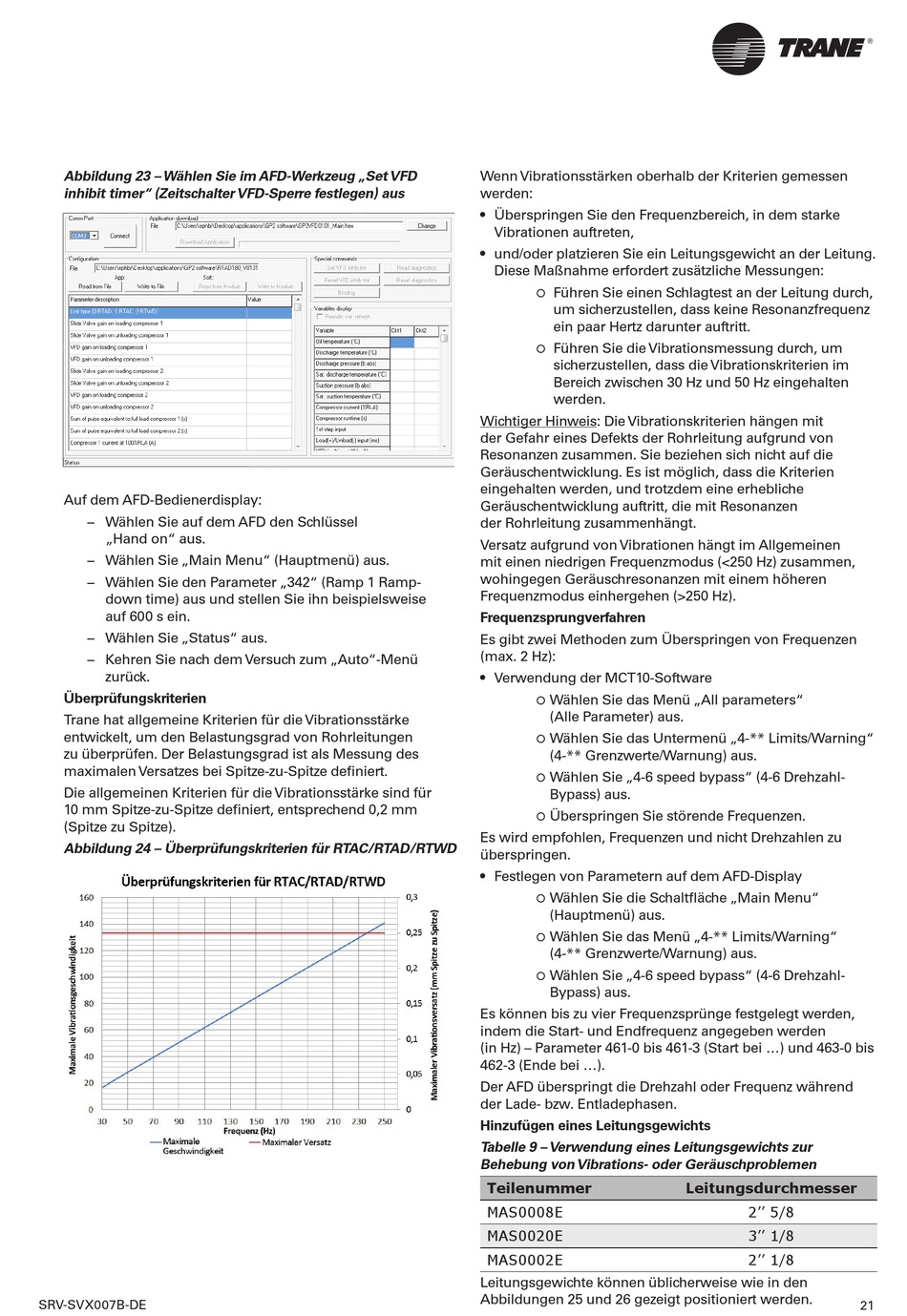

Abbildung 23 – Wählen Sie im AFD-Werkzeug „Set VFD
inhibit timer" (Zeitschalter VFD-Sperre festlegen) aus
Auf dem AFD-Bedienerdisplay:
− Wählen Sie auf dem AFD den Schlüssel
„Hand on" aus.
− Wählen Sie „Main Menu" (Hauptmenü) aus.
− Wählen Sie den Parameter „342" (Ramp 1 Ramp-
down time) aus und stellen Sie ihn beispielsweise
auf 600 s ein.
− Wählen Sie „Status" aus.
− Kehren Sie nach dem Versuch zum „Auto"-Menü
zurück.
Überprüfungskriterien
Trane hat allgemeine Kriterien für die Vibrationsstärke
entwickelt, um den Belastungsgrad von Rohrleitungen
zu überprüfen. Der Belastungsgrad ist als Messung des
maximalen Versatzes bei Spitze-zu-Spitze defi niert.
Die allgemeinen Kriterien für die Vibrationsstärke sind für
10 mm Spitze-zu-Spitze defi niert, entsprechend 0,2 mm
(Spitze zu Spitze).
Abbildung 24 – Überprüfungskriterien für RTAC/RTAD/RTWD
SRV-SVX007B-DE
Wenn Vibrationsstärken oberhalb der Kriterien gemessen
werden:
• Überspringen Sie den Frequenzbereich, in dem starke
Vibrationen auftreten,
• und/oder platzieren Sie ein Leitungsgewicht an der Leitung.
Diese Maßnahme erfordert zusätzliche Messungen:
 Führen Sie einen Schlagtest an der Leitung durch,
um sicherzustellen, dass keine Resonanzfrequenz
ein paar Hertz darunter auftritt.
 Führen Sie die Vibrationsmessung durch, um
sicherzustellen, dass die Vibrationskriterien im
Bereich zwischen 30 Hz und 50 Hz eingehalten
werden.
Wichtiger Hinweis: Die Vibrationskriterien hängen mit
der Gefahr eines Defekts der Rohrleitung aufgrund von
Resonanzen zusammen. Sie beziehen sich nicht auf die
Geräuschentwicklung. Es ist möglich, dass die Kriterien
eingehalten werden, und trotzdem eine erhebliche
Geräuschentwicklung auftritt, die mit Resonanzen
der Rohrleitung zusammenhängt.
Versatz aufgrund von Vibrationen hängt im Allgemeinen
mit einen niedrigen Frequenzmodus (<250 Hz) zusammen,
wohingegen Geräuschresonanzen mit einem höheren
Frequenzmodus einhergehen (>250 Hz).
Frequenzsprungverfahren
Es gibt zwei Methoden zum Überspringen von Frequenzen
(max. 2 Hz):
• Verwendung der MCT10-Software
 Wählen Sie das Menü „All parameters"
(Alle Parameter) aus.
 Wählen Sie das Untermenü „4-** Limits/Warning"
(4-** Grenzwerte/Warnung) aus.
 Wählen Sie „4-6 speed bypass" (4-6 Drehzahl-
Bypass) aus.
 Überspringen Sie störende Frequenzen.
Es wird empfohlen, Frequenzen und nicht Drehzahlen zu
überspringen.
• Festlegen von Parametern auf dem AFD-Display
 Wählen Sie die Schaltfl äche „Main Menu"
(Hauptmenü) aus.
 Wählen Sie das Menü „4-** Limits/Warning"
(4-** Grenzwerte/Warnung) aus.
 Wählen Sie „4-6 speed bypass" (4-6 Drehzahl-
Bypass) aus.
Es können bis zu vier Frequenzsprünge festgelegt werden,
indem die Start- und Endfrequenz angegeben werden
(in Hz) – Parameter 461-0 bis 461-3 (Start bei ...) und 463-0 bis
462-3 (Ende bei ...).
Der AFD überspringt die Drehzahl oder Frequenz während
der Lade- bzw. Entladephasen.
Hinzufügen eines Leitungsgewichts
Tabelle 9 – Verwendung eines Leitungsgewichts zur
Behebung von Vibrations- oder Geräuschproblemen
Teilenummer
MAS0008E
MAS0020E
MAS0002E
Leitungsgewichte können üblicherweise wie in den
Abbildungen 25 und 26 gezeigt positioniert werden.
Leitungsdurchmesser
2'' 5/8
3'' 1/8
2'' 1/8
