Mechanische Installation
Ölwechsel
Führen Sie vor der Änderung der Elektrik einen
Ölwechsel durch.
Verdichteröl kann ausgetauscht werden, ohne das
Kältemittel zu entfernen. Maximale Ölmenge ablassen
und durch das neue Öl aus dem Kit ersetzen. Gehen Sie
beim Ölwechsel folgendermaßen vor:
Schritt 1: Betreiben Sie das Gerät 30 min lang
Schritt 2: Lassen Sie das Öl ab
Schritt 3: Messen Sie das Volumen des abgelassenen Öls
Schritt 4: Füllen Sie den Tank mit der entsprechenden
Menge des neuen Öls.
Das Gerät darf mit einer Mischung aus altem und neuem
Öl betrieben werden. Die Höchstgrenze für den Anteil
von altem Öl liegt bei 20 %.
Bei der AFD-Nachrüstung sind zwei Ölwechsel
(Ablassen/Neufüllung) erforderlich, um eine geeignete
Ölviskosität zu gewährleisten. Wir empfehlen die
Durchführung einer Ölanalyse nach jedem Ölwechsel
und einem 30-minütigen Betrieb des Geräts, um die
Viskosität zu überprüfen.
ACHTUNG! Lebensdauer des Verdichters
Im Kreislauf jeder Wasserkühlmaschine muss die
Ölviskosität für eine AFD-Anwendung über 100 cST
bei 40 °C liegen.
Temperaturfühler
Das Kit beinhaltet zwei Temperaturfühler. Diese müssen
auf der Wasserkühlmaschine montiert und mit dem
Schaltkasten des Nachrüstungskits verbunden werden.
Montageanweisungen:
− Wärmeleitpaste verwenden
− Fühler auf Wärmeleitpaste montieren
− Fühler mit Kabelbindern befestigen
− Fühler mit Wärmedämmung abdecken
RTAC, RTAD und RTWB
Auf den Auslassleitungen beider Kreisläufe ist jeweils
ein Temperaturfühler zu montieren. Die Temperaturfühler
müssen so nah wie möglich am Verdichter angebracht
werden, siehe nachstehende Abbildung.

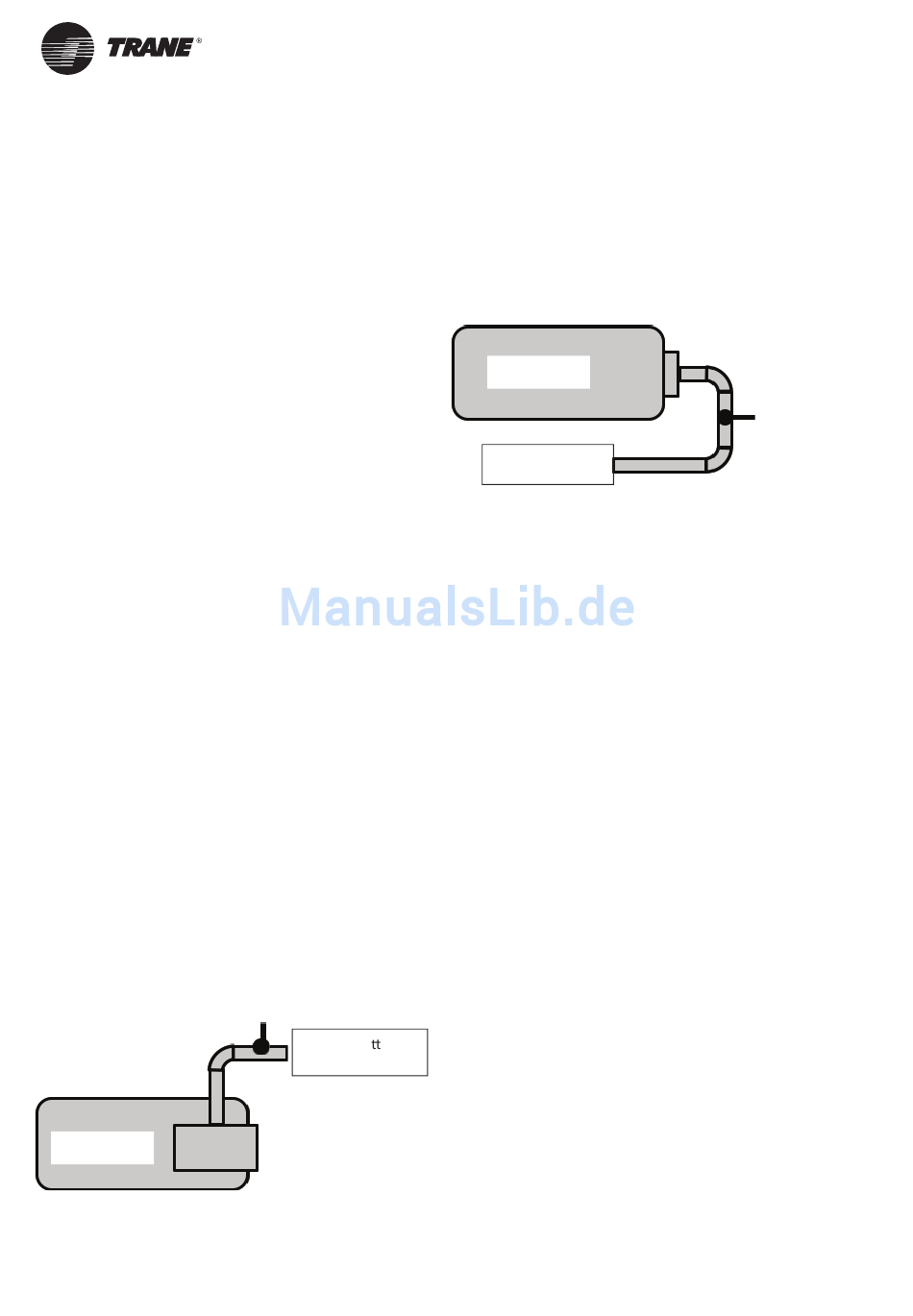

Abb. 8 – Montage der Kältemittel-Temperaturfühler auf
RTAC/RTAD/RTWB-Geräten
Verdichter
12
RTWD
Auf beiden Ölleitungen ist jeweils ein Temperaturfühler
zu montieren. Die Temperaturfühler müssen so nah wie
möglich am Verdichter angebracht werden, und zwar
zwischen dem Ölabscheider (oder dem Ölkühler, falls
vorhanden) und dem Verdichter.
Abb. 9 – Montage der Öltemperaturfühler auf RTWD-
Geräten
Ölrücklaufl eitung

Druckwandler

RTAD- und RTWB-Geräte
Druckwandler sind nur für RTAD-Geräte erforderlich und
nur bei diesen im Lieferumfang enthalten. Sie müssen
auf dem Schraeder-Ventil jedes Ölabscheiders
angebracht werden.
Kältemi el-
Auslassleitung
Verdichter
