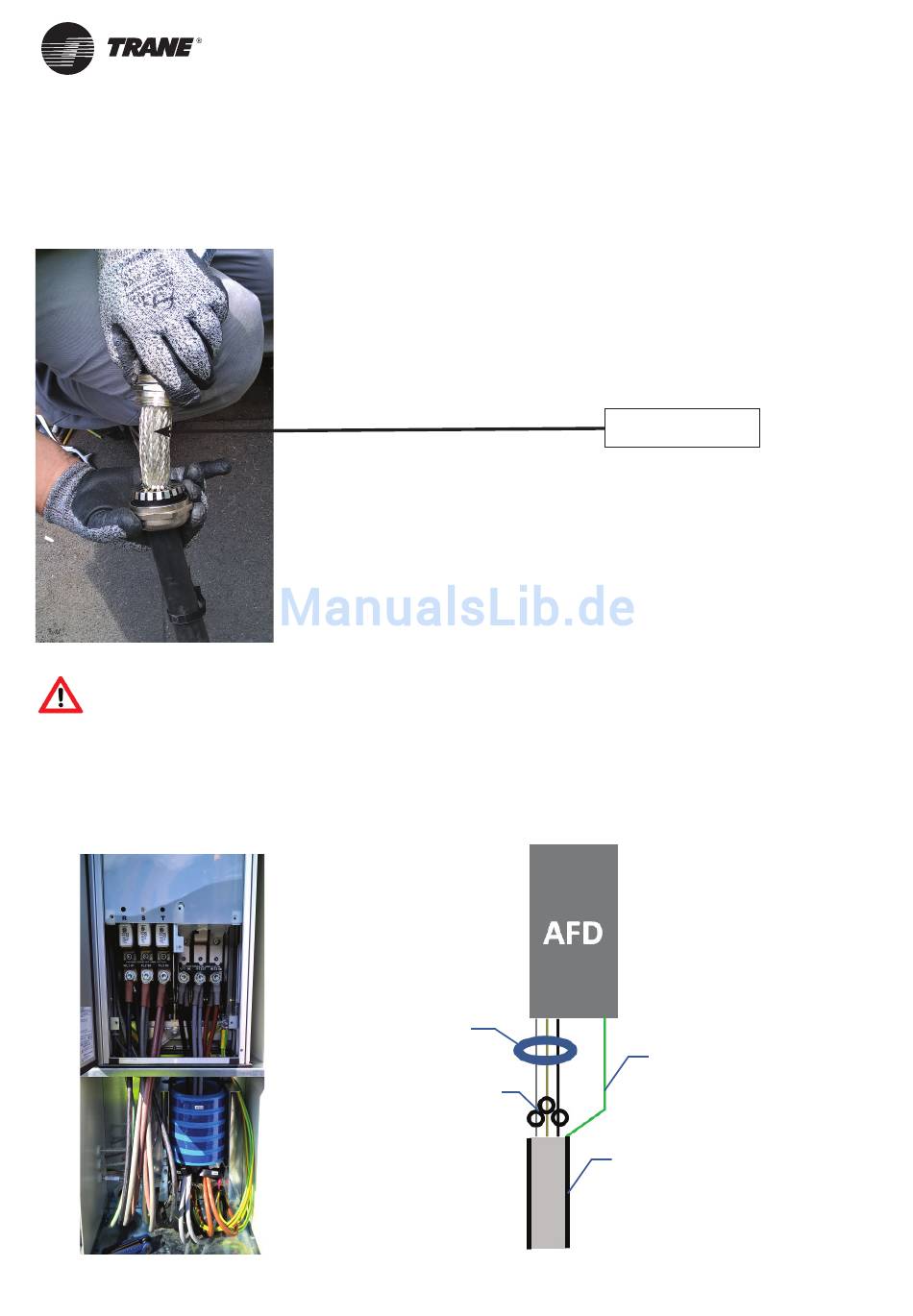

SCHRITT 3: Bringen Sie die Kabelverschraubung
an. Stellen Sie sicher, dass die Abschirmung mit
der Kabelverschraubung verbunden ist.
Warnung! Abschirmung nicht beschädigen.
Schirmung
Verdrahtung mit dem AFD
Betrieb der Wasserkühlmaschine
Die Abschirmung muss entfernt und mit den
Kabelverschraubungen verbunden werden, bevor die
Kabel durch den Stromtransformator und die Spulen
gezogen werden.
Abb. 14 – Verdrahtung mit AFD
Spulen
Masse
Stromwandler
Schirmung
