Schaltplan

Der Schaltplan des Kits (inklusive Kabeltyp und -position) ist als PDF und im AutoCAD-Format erhältlich.
• RTAC: 23113535
• RTAD: 23113536
• RTWB: 23113966
• RTUB: 23113967
Schaltpläne für die Nachrüstung der Wasserkühlmaschine sind als PDF und im AutoCAD-Format erhältlich:
• RTAC: 23113532
• RTAD: 23113534
• RTWB: 23113968

Anschluss am Standort:

Neue Teile
Vorhandene Teile

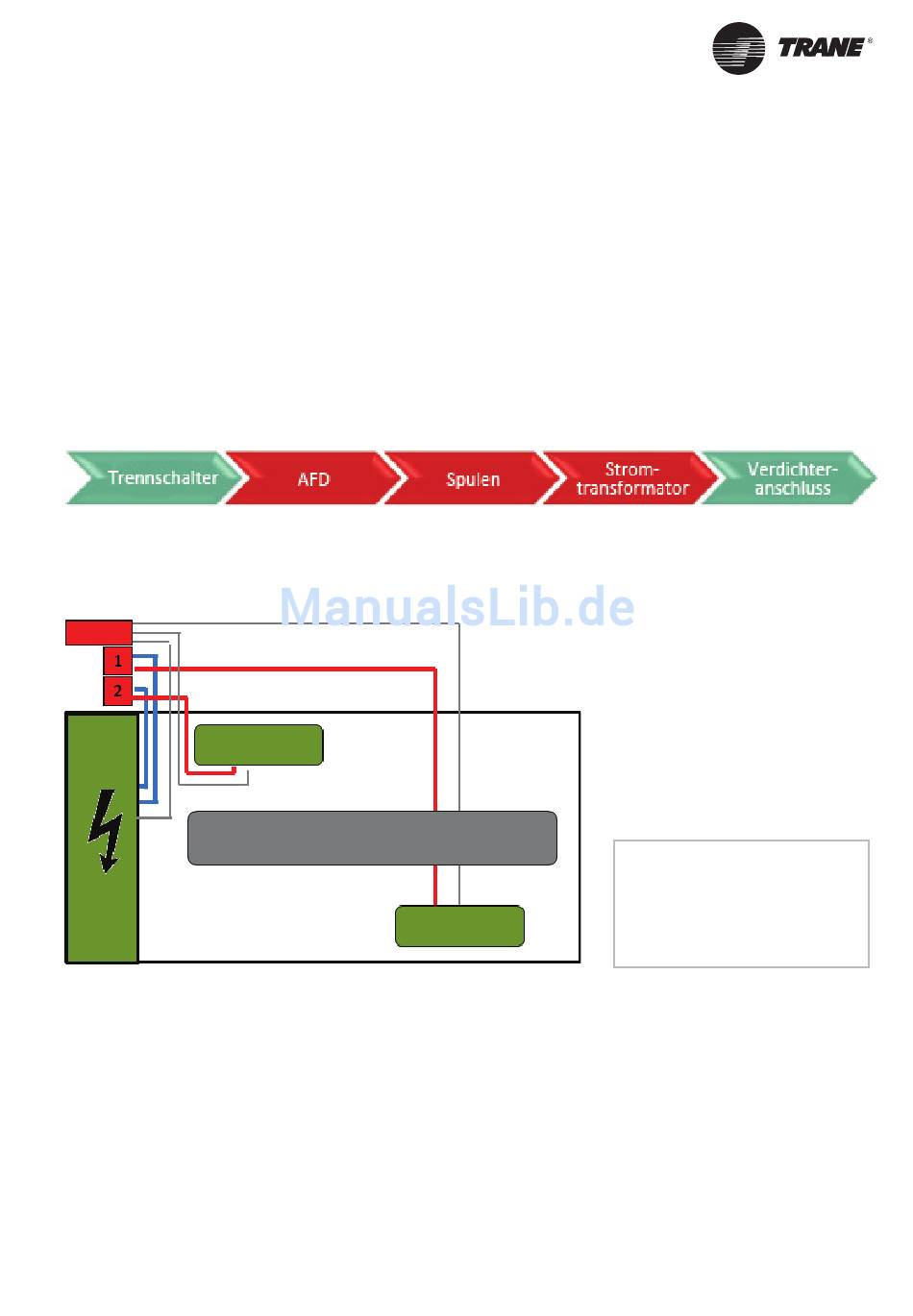

Abb. 10 – Schematische Installation für RTAC-Geräte
Steuerungs-
gerät
Verdichter 2
SRV-SVX007B-DE
VERDAMPFER
Verdichter 1

Elektrische Installation

Standardmäßige
elektrische Verdrahtung
Geschirmte elektrische
Verdrahtung
Steuerverdrahtung
