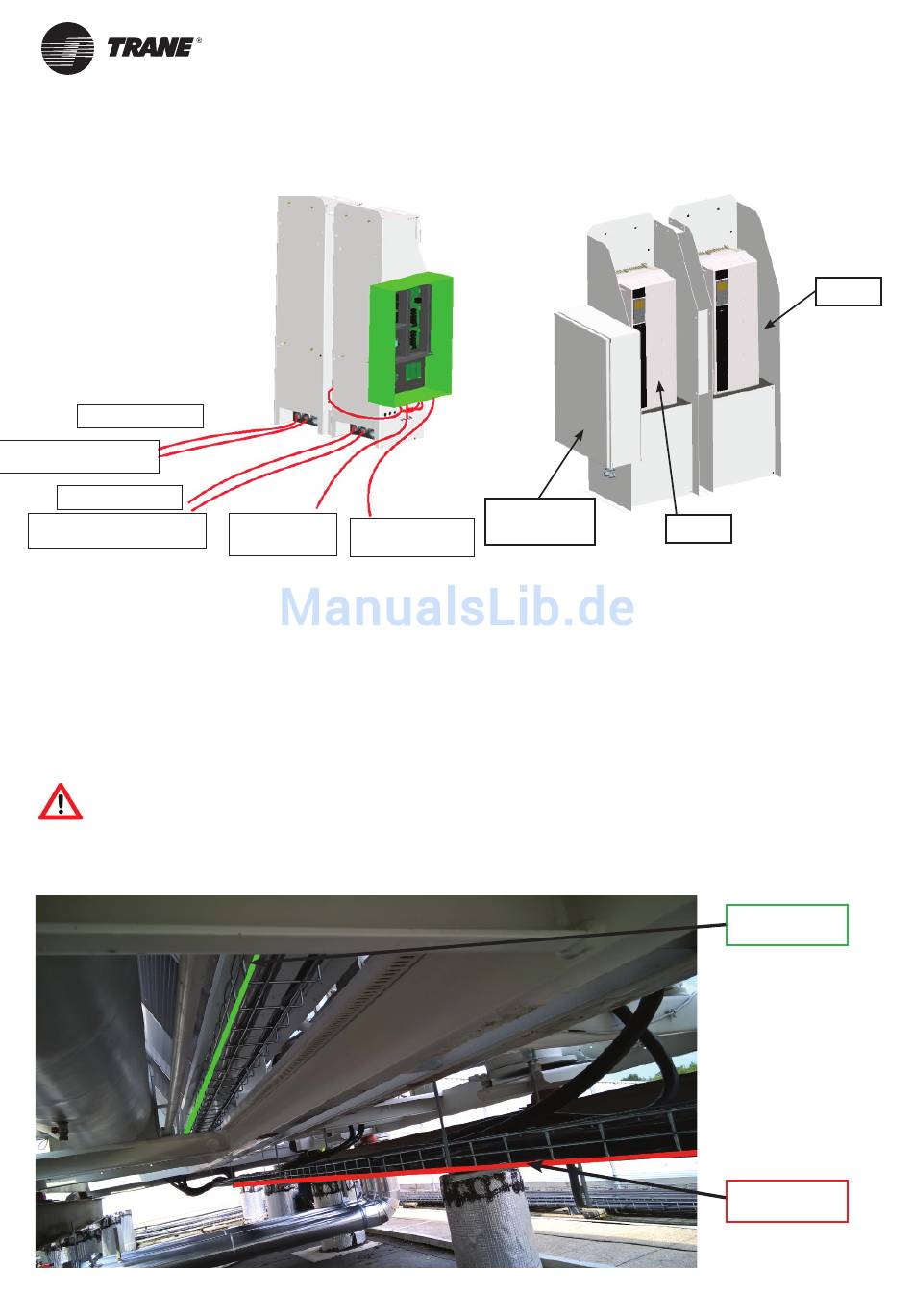

Abb. 11 – Verdrahtung für AFD-Kits
Zu Verdichter 2
Stromversorgung von
Hauptschaltkasten
Zu Verdichter 1
Stromversorgung von
Hauptschaltkasten

Elektrische Verdrahtung

Für jeden Kreislauf sind in den Kits eine standardmäßige und eine geschirmte elektrische Verdrahtung (je 10m)
enthalten.
• Standardmäßige elektrische Verdrahtung für die Verbindung des Hauptschaltschranks mit dem AFD.
• Geschirmte elektrische Verdrahtung für die Verbindung des AFD mit dem Verdichter.
Achtung!: beim Festziehen der Schraube des Anschlussstücks. Anzugsmoment beachten:
• Verdichter „K" und „L ": 11,3 Nm
• Verdichter „M" und „N": 27,1 Nm

Steuerverdrahtung

Elektromagnetische Kompatibilität
Steuer- und elektrische Verdrahtung müssen mindestens 30 cm voneinander entfernt und in separaten Kabelrinnen
verlegt werden.
Abb. 12 – Verdrahtung
14
AFD 1
AFD 2
Steuerkabel
Steuerkabel zu
zu Verdichter
Hauptschaltkasten
Steuerschrank
AFD 2
AFD 1
Steuerver-
drahtung
Netzanschluss
SRV-SVX007B-DE
