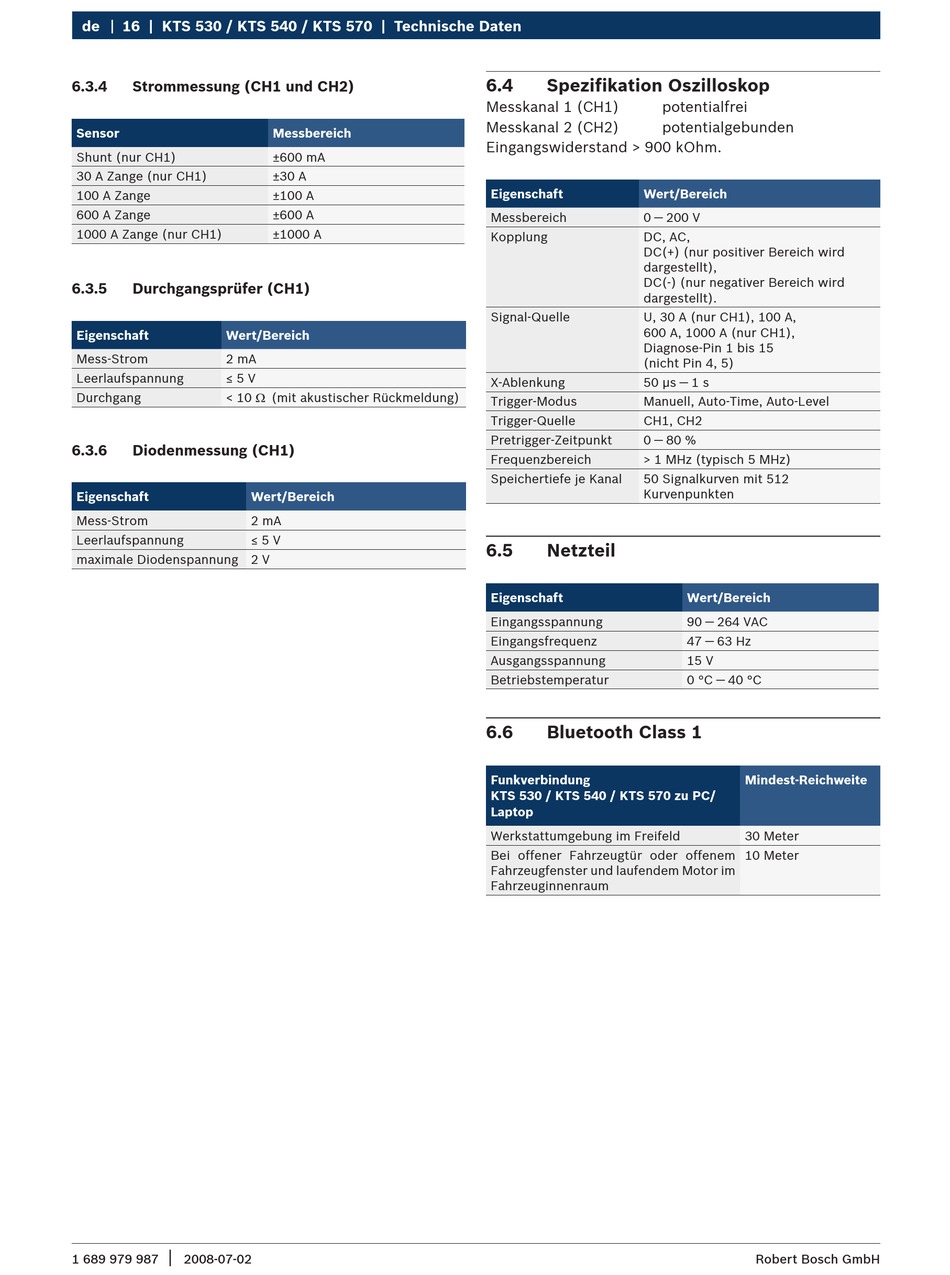

de 16 | ��S ��� � ��S ��� � ��S ��� | �echnische Daten
6.�.�

Strommessung (CH1 und CH2)

Sensor
Shunt (nur CH1)
30 A Zange (nur CH1)
100 A Zange
600 A Zange
1000 A Zange (nur CH1)
6.�.� Durchgangsprüfer (CH1)
Eigenschaft Wert�Bereich
Mess-Strom 2 mA
Leerlaufspannung ≤ 5 V
< 10  (mit akustischer Rückmeldung)
Durchgang
6.�.6

Diodenmessung (CH1)

Eigenschaft Wert�Bereich
Mess-Strom 2 mA
Leerlaufspannung ≤ 5 V
maximale Diodenspannung 2 V
|
1 689 979 987 2008-07-02
Messbereich
±600 mA
±30 A
±100 A
±600 A
±1000 A
6.�

Spezifikation Oszilloskop

Messkanal 1 (CH1) potentialfrei
Messkanal 2 (CH2) potentialgebunden
Eingangswiderstand > 900 kOhm.
Eigenschaft Wert�Bereich
Messbereich 0 — 200 V
Kopplung DC, AC,
DC(+) (nur positiver Bereich wird
dargestellt),
DC(-) (nur negativer Bereich wird
dargestellt).
Signal-Quelle U, 30 A (nur CH1), 100 A,
600 A, 1000 A (nur CH1),
Diagnose-Pin 1 bis 15
(nicht Pin 4, 5)
X-Ablenkung 50 µs — 1 s
Trigger-Modus Manuell, Auto-Time, Auto-Level
Trigger-Quelle CH1, CH2
Pretrigger-Zeitpunkt 0 — 80 %
Frequenzbereich > 1 MHz (typisch 5 MHz)
Speichertiefe je Kanal 50 Signalkurven mit 512
Kurvenpunkten
6.� Netzteil
Eigenschaft
Eingangsspannung
Eingangsfrequenz
Ausgangsspannung
Betriebstemperatur
6.6 Bluetooth Class 1
Funkverbindung
��S ��� � ��S ��� � ��S ��� zu PC�
Laptop
Werkstattumgebung im Freifeld
Bei offener Fahrzeugtür oder offenem
Fahrzeugfenster und laufendem Motor im
Fahrzeuginnenraum
Wert�Bereich
90 — 264 VAC
47 — 63 Hz
15 V
0 °C — 40 °C
Mindest-Reichweite
30 Meter
10 Meter
